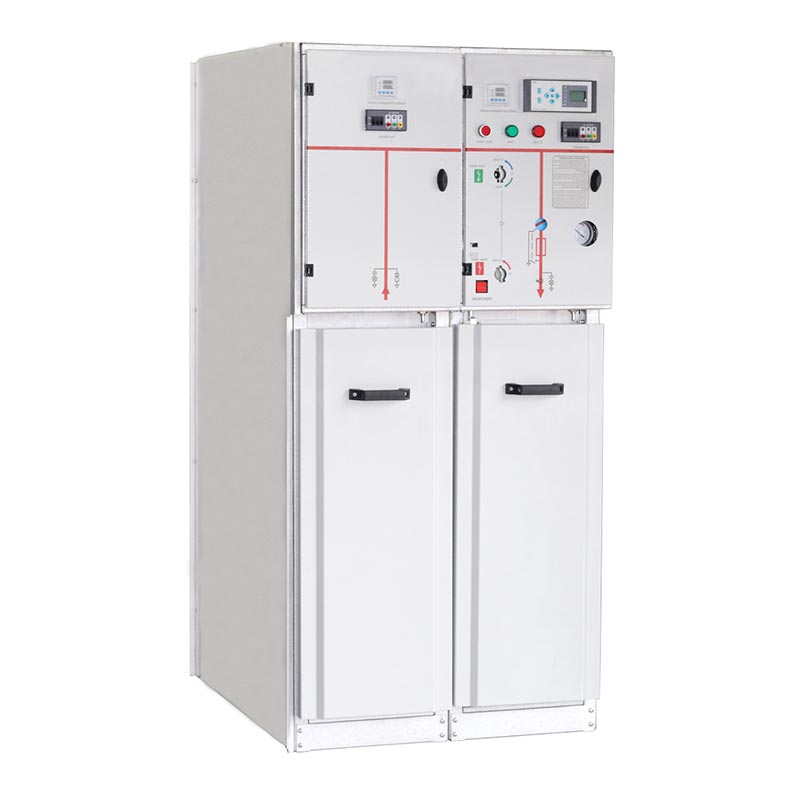

630a Sf6リング本体

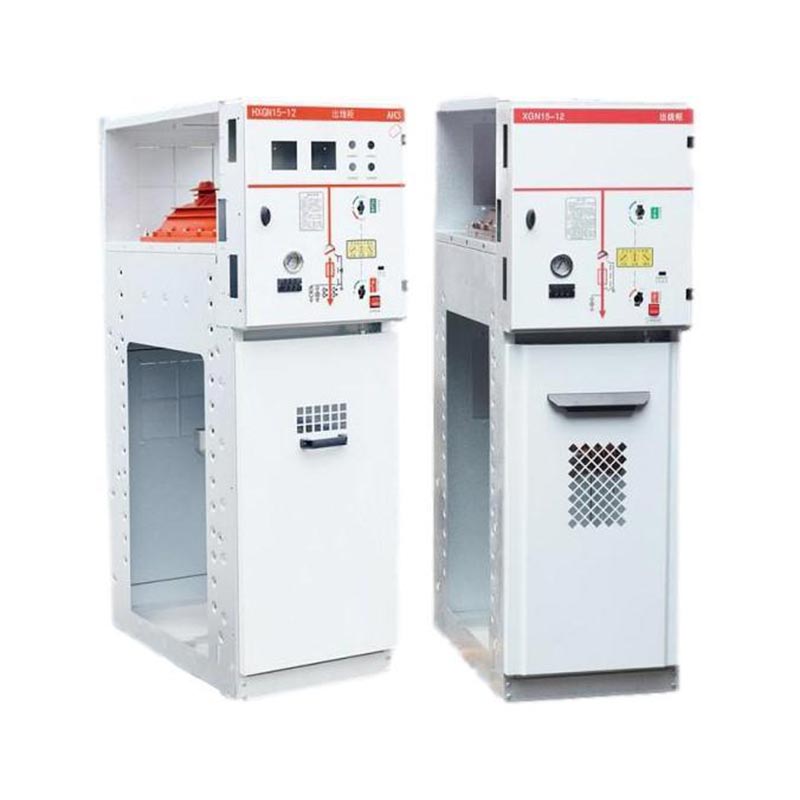

USUNE 630a Sf6 リングメインユニットは、独立した高性能高圧配電機器です。 Zhejiang Yousi Electric Co., Ltd.（研究開発を統合した専門メーカー）によって開発および製造されました。 電気機器の製造、販売）。本製品はボックス型固定金属密閉構造を採用しており、 絶縁および消弧媒体として SF6 ガスを使用。 SF6ガス絶縁スイッチヒューズを搭載しており、主に使用されています。 最大定格電圧 36kV、定格電流 630A の二次配電ネットワークに完全に適応可能 AC 50/60Hz 電源システムの電源要件に適合します。

中国の電気機器業界の大手サプライヤーとして、USUNE は高品質の生産哲学を堅持しています。 この630A SF6リング本体は、厳格な品質管理が行われた自社の規格化された工場で生産されています。 コンポーネントから完成品までの全プロセスを通じて実装され、製品の信頼性と 一貫性。

製品の主要な機能

1. 小型・軽量設計

630a SF6 リングメインユニットはコンパクトな構造と軽量設計を採用し、設置スペースを効果的に節約します 輸送と設置のコストを削減します。エポキシ樹脂シェルにより密閉性が高く、 小規模な機械室やプレハブ変電所などのスペースに制約のあるシナリオ向けに、オンサイトの機能を強化します。 アプリケーションの柔軟性。

2. 優れた絶縁性とアーク抑制性能

密閉ケース内にはSF6ガスが封入されており、絶縁性、消弧性に優れています。それは 湿気や汚染に対する耐性が高く、過酷な環境でも安定した動作が可能です。 ほぼメンテナンスフリーの運用により、その後のメンテナンスコストが大幅に削減されます。

3. シンプルな操作と簡単な設置

630a SF6 リング メイン ユニットは、フロントエンド ケーブル接続設計を特徴とし、すべての制御機能が集中化されています。 フロントパネルに表示されるため、操作プロセスが簡素化され、操作とデバッグが容易になります。軽量かつ コンパクトな設計により設置がより効率的になり、設置後の迅速な導入が可能になります。

4. 豊富な付属品

リレー、変圧器、避雷器などのさまざまなアクセサリを装備し、さまざまな用途に対応できます。 さまざまな配電シナリオの機能要件を満たし、製品の適応性と実用性を高めます。

該当するシナリオ

USUNE 630a SF6 リング メイン ユニットは、産業および民間のケーブル リング ネットワークおよび電源端子で広く使用されています。 特に小規模な二次変電所、開閉所、都市部の住宅用配電、 工業および鉱業企業、ショッピングモール、空港、地下鉄、風力発電、病院、スタジアム、 鉄道やその他の場所で、さまざまなシーンで信頼性の高い電力供給を提供します。

動作条件

安定した安全な動作を確保するために、このリング本体には次のような厳しい環境要件があります。

- 高度: ≤1000mm
- 周囲温度: -35℃～45℃
- 相対湿度: 1 日の平均が 95% を超えないこと。月平均90%を超えない
・耐震性：震度8度以下
- 環境要件: 激しい振動、衝撃、火災、化学腐食、爆発の危険がない場所。

技術的パラメータ

開閉装置の構造と構成

動作機構

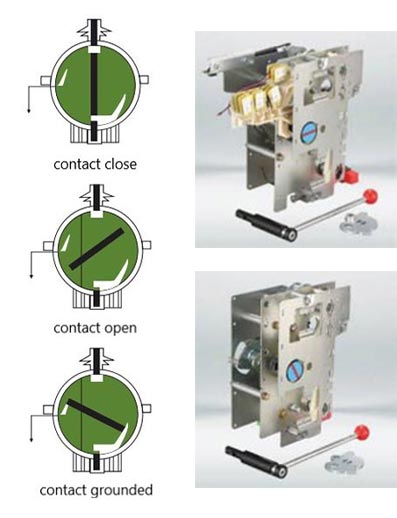

(1) 複機能片バネ操作機構：Kタイプ

切替機能はレバーまたはモーターにより独立して操作します。
アーススイッチ機能は操作レバーにより独立して開閉し、動作エネルギーは 圧縮バネによって提供され、接点を閉じるか切断するために解放されます。

(2) 2機能ダブルスプリング操作機構：タイプA

スイッチング機能はレバーまたはモーターによって独立して操作され、動作エネルギーはモーターによって提供されます。 圧縮バネが解放されて接点が閉じます。ボタンによる独立開閉操作 (0) またはトリップユニットまたはシャントトリップデバイス。
接地スイッチ機能は操作レバーによって独立して動作し、動作エネルギーは 圧縮バネが解放され、接点が閉じたり切断されたりします。

(3) オプション部品

1つの電気操作: AC 220V 110V。 DC220v 110v
補助スイッチ
1 つのシャント トリップ コイル (タイプ A メカニズム) : AC 220V 110V; DC220v 110v
ヒューズヒューズ補助表示スイッチ
地絡インジケータ

スイッチおよびヒューズ保護キュービクル

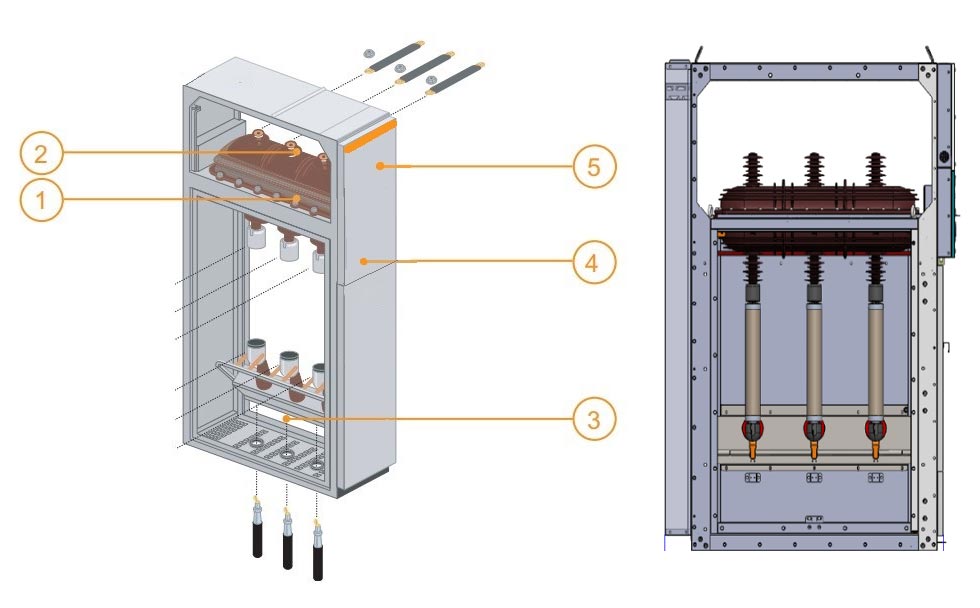

1 開閉装置 SF6 が充填された筐体内のスイッチおよび接地スイッチ。
2 つのバスバーはすべて同じ水平面にあるため、後で配電盤を延長したり、既存の機器に接続したりすることができます。
3 接続は前面、下部スイッチおよび接地スイッチ端子への接続、または下部ヒューズ ホルダーからアクセスできます。このコンパートメントには、保護ユニット用の MV ヒューズの下流に接地スイッチも装備されています。
4 操作機構には、スイッチおよび接地スイッチを操作し、対応する表示 (ポジティブブレーク) を作動させるために使用される要素が含まれています。
5 端子台 (モーター オプションが取り付けられている場合)、LV ヒューズ、およびコンパクトなリレー装置の低電圧取り付け。さらにスペースが必要な場合は、パネルの高さを高くすることができます。

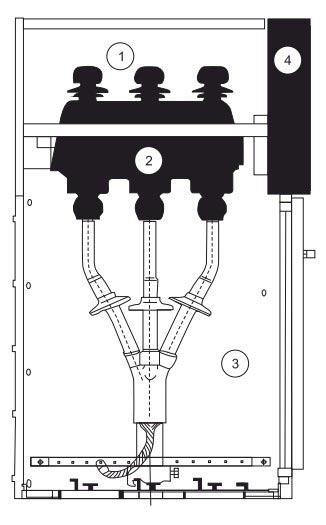

①バスバー室
②メインスイッチ
③ケーブルルーム
④ 操作機構、インターロック機構、低圧制御室

開閉装置キャビネット全体は上部と下部の 2 つのユニットに分割でき、キャビネットの上部ユニットには バス室、ロードスイッチ、操作機構室、低圧室に分かれており、下部ユニットはケーブルから分離されています 部屋。上部ユニットごと交換可能です。

◇バスバー室

バスバー室はキャビネット上部に配置されています。バスバー室には主母線が接続されています 一緒に開閉装置の列全体を通過します。

◇ロードブレークスイッチ

開閉器室にはSFG型六フッ化硫黄負荷開閉器が設置されています。ロードスイッチのシェルを製作 エポキシ樹脂を流し込み、絶縁媒体として六フッ化硫黄（SF6）ガスを充填し、シェルを設けます。 観察穴付き。スイッチルームも装備可能

顧客の要件に応じて、SF6 ガス密度計または警報接点付きガス密度を使用します。

◇ケーブルルーム

ロードスイッチキャビネットには広々としたケーブルルームがあり、主にケーブル接続に使用されるため、単心または 3 芯ケーブルは、最もシンプルなシールドなしのケーブル ヘッドを使用して接続でき、十分なスペースも確保できます。 避雷器、変流器、下位接地スイッチ、その他のコンポーネントを収容できます。によると、 標準設計のキャビネットドアには観察窓と安全インターロック装置が付いています。ケーブルルーム底板 シールカバーと適切なサイズのケーブルクランプ、サポートブラケット付き。ケーブルルームの底板とドアフレームは、 ケーブルの取り付けを容易にするために取り外されています。

◇ 操作機構、インターロック機構、低圧制御室

連動機構室は制御盤を兼ねています。低圧室にはバネ式の 位置インジケーターと機械的連動装置を備えた機構、および補助装置を装備することもできます。 接点、トリップコイル、緊急トリップ機構、静電容量式ライブディスプレイ、キーロック、電気操作装置など。 同時に、低圧チャンバースペースには制御ループ、メーター、保護装置を装備することもできます。 幅 750 mm のキャビネットには、より多くのアクセサリを収納できる 2 つの同一の低圧チャンバーがあります。

エンクロージャ構成パラメータ

受信LBS

トラフォプロテクト

測光

Cbog (.メーター付き)

Cb発信

操作説明

1.ハンドルの操作：開閉装置の前に立ち、ハンドルの上部を持ち上げて前方に押し、もう一方の手でハンドルの端を持って回転させます。
2.電源を供給する前に、または接地から切り離す前に、キャビネットのドアが適切に閉まっていることを確認してください。
3.スイッチ圧力計は、電源をオンまたはオフにする前にチェックする必要があります。

電源を入れる

1.キャビネットのドアが閉まっていることを確認します。ハンドルを上部の操作穴に差し込み、分離ブレーキの音が聞こえるまで反時計回りに180°回転します。パネルの中央のインジケーターが所定の位置にあります。下のドアは閉じられており、接地スイッチはオフになっています。
2.操作ハンドルを下部の操作穴に差し込み、閉まる音が聞こえるまで時計回りに180°回転させます。パネルの中央インジケータは位置 D にあります。スイッチがオンになり、電源供給が完了します。

電源を切る

1.スイッチを切ります:操作ハンドルを下部の操作穴に挿入し、カチッと音がするまで反時計回りに180°回転させます。 ブレーキボイスの分離（ボタンがある場合は直接使用ボタン）、パネルの中央が所定の位置にあり、スイッチがオンになります。 オフになります。
2.ライブディスプレイが外れているかどうかを確認し、ケーブルルームが電気的に中立であることを確認し、操作ハンドルを挿入します。 上部の操作穴に差し込み、閉じる音が聞こえるまで時計回りに 180°回転させます。中央のインジケーターが点灯します。 パネルが所定の位置にあり、下部ドアのロックが解除され、接地スイッチが閉じてから停電操作が行われます。 完成しました。

輸送と保管

スイッチキャビネットを底板に固定すると、フォークリフトでのショベル移動が可能になります。底面に固定されていない場合 プレートに取り付ける場合、スイッチキャビネットは全体として吊り上げるか運ぶ必要がありますが、常に垂直に輸送する必要があります。 キャビネット内のコンポーネントの損傷を避けるために、転倒させないでください。開閉装置（外箱ありでも） 屋外に長期間保管しないでください。

メンテナンス

◇リングキャビネットは通常の状態で3年間メンテナンスフリーです。

◇ ロードスイッチのシングルスプリングおよびダブルスプリングの操作機構はメンテナンスフリーです。 潤滑が必要です。

◇ リレー保護装置は、出荷前にメーカーの要件に従って検査する必要があります。 操作。

◇リングネットワーク筐体の保守周期は原則1年に1回、具体的な保守対策 は次のように実施されるものとする。
(1) すべての電気接続 (メインバス、スイッチ、ケーブル、計測機器) を規定に従って締めます。 インストール手順の要件。
(2) 各部（主スイッチ、補助スイッチ、トリップ機構、モーター等）を真空掃除し、外観を確認します。 検査。
(3) アーススイッチを含むすべてのスイッチの開閉操作を 1 回実行します。
(4) 補助制御電源を投入します（リモコン信号は与えないでください）。 操作。

注文品

スイッチ キャビネットが工場から出荷されるときに、次の書類と添付ファイルがキャビネットと一緒に引き渡されます。

◇製​​品認定証明書
◇製​​品の使用上の注意
◇製​​品技術設計データ
◇ スイッチキャビネット付属品：
◇各取付組み合わせにはロードスイッチ操作ハンドルが装備されています。

ユーザーは製品を注文する際に次の情報を提供する必要があります。

◇主回路配線方式と特別な技術要件
◇開閉装置設置計画。
◇ 配電盤部品の型式仕様と補助ループ、制御ループの概略図（場合） 必要）
◇ その他、書面によるご要望がございます。

プロジェクトリファレンス

キャススペースロケット打ち上げプロジェクト

試験報告書

よくある質問

1. あなたは工場ですか、それとも商社ですか?

工場では、価格が合理的で競争力があることを保証できます。

2. 価格はいつわかりますか?

通常、お問い合わせをいただいてから24時間以内にお見積りをさせていただきます。

3. 製品にロゴや社名を印刷できますか?

はい、もちろんOEMも承ります。

4. リードタイムはどれくらいですか?

納期は注文数量によって異なりますが、通常は支払いを受け取ってから 15 ～ 20 日以内です。

5. 品質管理プロセスはどうですか?

すべての製品は付属品から検査され、出荷前に定期テストが実施されます。 私たちの工場。

6.販売後の品質問題を解決するにはどうすればよいですか?

品質問題の写真またはビデオを撮り、チェックと確認のために当社に送信してください。 1〜3日以内に満足のいくソリューションを提供します。

7. 保証期間は何ですか?

出荷日から12か月。

8. 当社を選ぶ理由

● 当社は14年以上この分野に特化しており、経験豊富な研究開発チームが設計を行っています。 顧客の特別な要求に基づいてプロジェクトごとに開発作業を行います。
●部品から完成品まで非常に厳格な品質管理手順を実施しています。
● 15〜20日以内の安定した生産期間。
●製品の完全なテストレポートを用意しています。
● ワンステップのソリューションを提供します。
