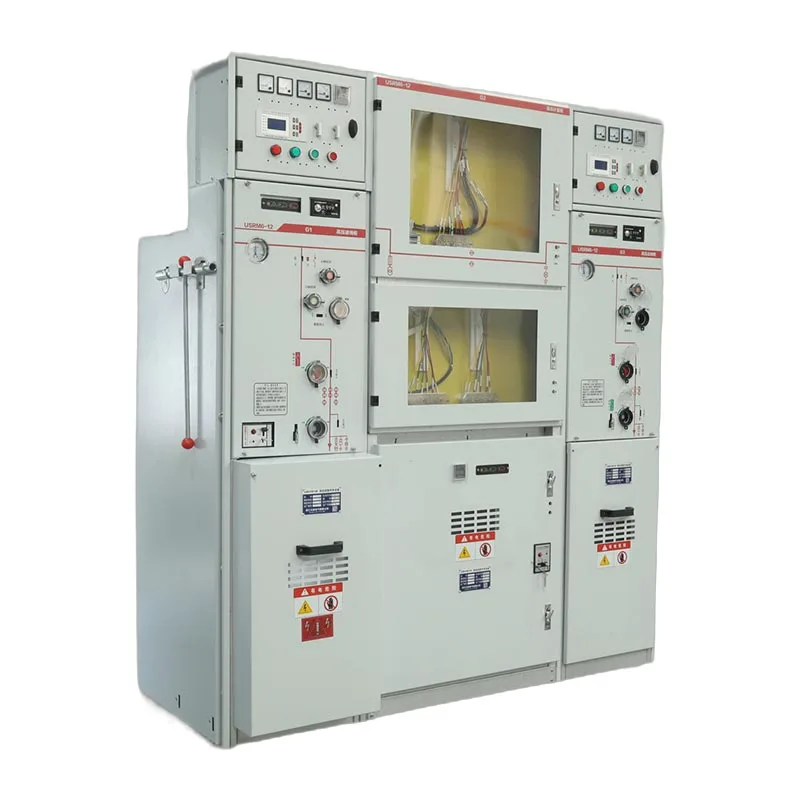

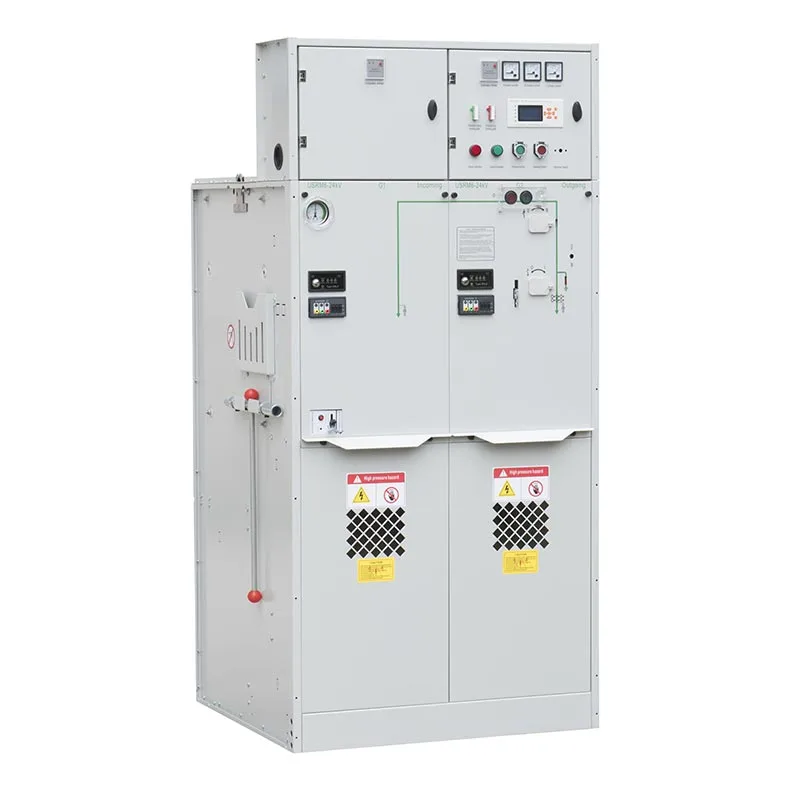

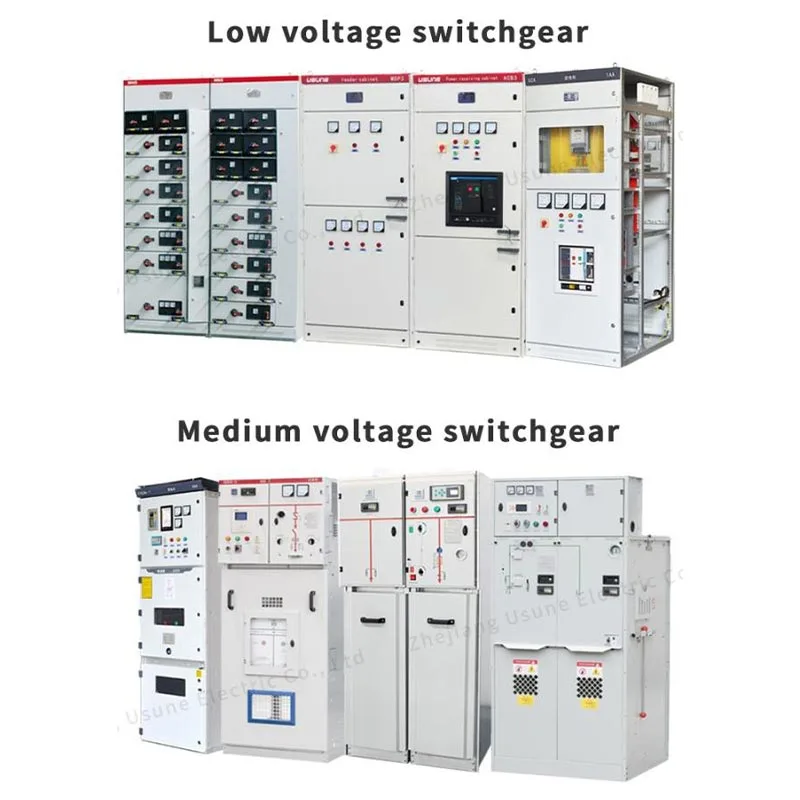

11kv SF6 Gis ガス絶縁開閉装置

設置環境に大きく依存する従来の開閉装置とは異なり、ウスネ11kv Sf6 Gisガス 絶縁開閉装置は、密閉されたガスコンパートメント内の主要な電気コンポーネントを絶縁します。統合されたメカニカル インターロックシステムにより誤操作を防止し、オペレーターの安全性と機器の信頼性を向上させます。

開閉装置は、変電所、産業用配電システム、商業ビル、 安全性、信頼性、簡単な操作が求められるインフラストラクチャ プロジェクトやその他の 11kV 中電圧アプリケーション 不可欠な。

主な利点

全閉SF6絶縁構造

主要な回路コンポーネントは密閉された SF6 ガスタンク内に密閉されているため、外部からの直接曝露が低減されます。 環境条件。この設計は、電気コンポーネントを埃、湿気、汚染、および汚染から保護するのに役立ちます。 結露を防止し、長期的な動作安定性を向上させます。

また、密閉構造により、従来の気中絶縁開閉装置に比べてスペースが削減され、 Usune 11kv Sf6 Gis ガス絶縁開閉装置は、コンパクトな変電所やスペースが限られた電気室に適しています。

機械的インターロックを備えた安全なオペレーティング システム

Usune 11kV SF6 GIS は、誤操作を防ぐために複数の機械的安全保護を備えて設計されています。すべて スイッチは専用の操作ハンドルを使用して操作する必要があり、制御されたスイッチング手順が保証されます。

負荷遮断スイッチまたは真空遮断器および対応する接地スイッチは、内部に装備されています。 機械的な連動。必要に応じて追加の南京錠インターロックを適用することもでき、より高いセキュリティを提供します。 メンテナンスおよび運用中のセキュリティ。

5つの安全インターロック保護

ケーブルコンパートメントの安全保護

下部ドアは、接地スイッチが閉じており、負荷遮断スイッチが開いている場合にのみ開くことができます。 通電部分へのアクセスを防止します。

アーススイッチ動作保護

下部ドアが開いているときは接地スイッチを操作できないため、危険なメンテナンス状態を防止できます。

スイッチングシーケンス保護

接地開閉器が閉じているときは、負荷遮断開閉器を閉じることはできず、接地開閉器を閉じることはできません。 ロードブレークスイッチが閉じているときに動作します。

電源の動作

電源を操作するには、最初にケーブル コンパートメントのドアを閉じる必要があります。 3 ポジションスイッチは次のようになります。 接地位置から分離位置、そして最後に閉位置まで動作します。

電源遮断動作

電源絶縁の場合、3 位置スイッチは閉位置から絶縁位置まで操作され、その後、 接地位置にあるため、ケーブル コンパートメントに安全にアクセスできます。

技術的パラメータ

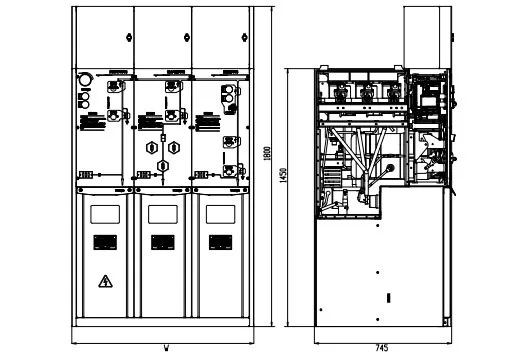

製品構造

信頼性の高いスイッチングと保護性能

動作機構にはスプリングチャージ技術を採用し、安定したスイッチング性能を実現しています。

ロードブレーカースイッチとヒューズの組み合わせユニットまたはサーキットブレーカーユニットの場合、スイッチングする前にスプリングを充電する必要があります 操作。操作ハンドルを時計回りに回してフル充電し、緑色の閉ボタンを押します。 ボタンを押して閉じる操作を完了します。

開操作は操作ハンドルを反時計回りに回転させて行います。

真空サーキットブレーカーを使用する変圧器保護アプリケーションでは、サーキットブレーカーが回路を通過してトリップする可能性があります。 異常発生時の保護リレー。

ロードブレークスイッチとヒューズの組み合わせユニットの場合、ヒューズインジケータが以下の条件で動作すると、ロードブレークスイッチが作動します。 過電流または短絡状態。

11kV 配電システム向けの柔軟なアプリケーション

Usune 11kV SF6 GIS ガス絶縁開閉装置は、さまざまな高圧配電に応じて構成可能 以下を含む要件:

●変圧器保護用途
●産業用フィーダーシステム
● リング基幹配信ネットワーク
● 商業ビルの電力システム
● コンパクトな変電所

密閉された SF6 絶縁設計と信頼性の高い動作メカニズムにより、この装置は必要な用途に適しています。 連続運転と高い安全基準を実現します。

輸送と設置の利点

Usune 11kv Sf6 Gis ガス絶縁開閉装置は、輸送と現場での設置が便利になるように設計されています。

この装置にはクレーン輸送用の吊り上げリングが装備されており、フォークリフト装置を使用して移動することもできます。 プロジェクト中の取り扱いを簡素化するために、さまざまなモジュールの組み合わせが実用的な重量配置で設計されています。 インストール。

設置前に、お客様は次のような輸送後の機器の状態を確認する必要があります。

●操作ハンドルの有無
●圧力インジケーターの状態
●機械機能の動作
● 目に見える輸送上の損傷

圧力インジケーターは、試運転前に通常の緑色の領域内に留まっている必要があります。

インストール要件

安全で安定した動作のために、設置基礎は次の要件を満たす必要があります。

● 地耐力は少なくとも500kg/m2である必要があります。
● 設置面は水平で滑らかな状態を保つ必要があります。
● ケーブルダクトはプロジェクトの要件に応じて準備する必要があります
● ケーブルダクトは湿気の侵入を防ぐために適切に密閉する必要があります。
● ベーススチールチャンネルの寸法はメーカーの図面に従って準備する必要があります。

基礎を適切に準備することで、正確な設置、信頼性の高いケーブル接続、および長期にわたる機器の確保が可能になります。 パフォーマンス。

薄根 11kV SF6 GIS と従来の空気絶縁開閉装置の比較

お客様のアプリケーションとフィードバック

産業プラントへの応用

お客様は、安全なスイッチングと制限のある産業用配電システムに薄根 11kV SF6 GIS を使用しました。 設置スペースが重要な懸念事項でした。設置後、お客様はコンパクトなキャビネット構造と、 機械的インターロックにより、毎日のスイッチ操作がより制御され、誤操作のリスクが軽減されます。 操作。

変圧器保護アプリケーション

変圧器保護アプリケーションの場合、お客様は真空サーキット ブレーカー構成を選択しました。 リレーベースの保護。お客様は、自動トリップ機能と明確な操作シーケンスが役立つと評価しました。 日常操作を簡素化しながら、異常な電流状態に対応します。

メンテナンスとサイト運営のフィードバック

現場運営において、お客様からは特に5つの安全インターロックシステムを高く評価していただきました。間の必要なシーケンス ケーブルドア、接地スイッチ、および負荷遮断スイッチにより、メンテナンス手順が明確になり、危険な状態を防止するのに役立ちました ケーブルコンパートメントへのアクセス。

プロジェクトリファレンス

キャススペースロケット打ち上げプロジェクト

製品認証と品質管理

浙江薄根電気株式会社ISO9001品質に準拠した包括的な管理システムを確立しています マネジメントシステム、ISO 14001環境マネジメントシステム、ISO 45001労働安全衛生マネジメント システム。

国際市場の要件を満たすために、Usune 高圧開閉装置製品は関連する IEC および GB に合格しています。 標準型式試験および該当製品はCE認証を取得しています。厳格な品質管理が実施されています 製造、検査、テストのプロセス全体を通じて、グローバルな配電の信頼性の高いパフォーマンスを保証します。 アプリケーション。

よくある質問

SF6 GIS が機械的インターロックを使用するのはなぜですか?

機械的インターロックにより、負荷遮断スイッチ、回路遮断器、および遮断器間の誤ったスイッチングシーケンスが防止されます。 接地スイッチ。運用およびメンテナンス中にオペレータと機器を保護するのに役立ちます。

インストール前に何を確認する必要がありますか?

設置前に、お客様は輸送条件、圧力インジケーターの状態、操作ハンドルを確認する必要があります。 可用性と機械的動作パフォーマンス。破損または部品の欠落があった場合は、すぐに報告してください。

薄根11kV SF6 GISはどこで使用できますか?

変電所、産業プラント、商業施設、インフラプロジェクトなどに適しています。 信頼性と安全な動作を必要とするその他の 11kV 高圧配電システム。

薄根 11kV SF6 GIS を選ぶ理由

Usune は、SF6 ガス絶縁技術、機械的安全インターロック、信頼性の高い操作メカニズム、および 厳格な品質管理により、最新の 11kV 中電圧配電ネットワークに安全でコンパクトなソリューションを提供します。
