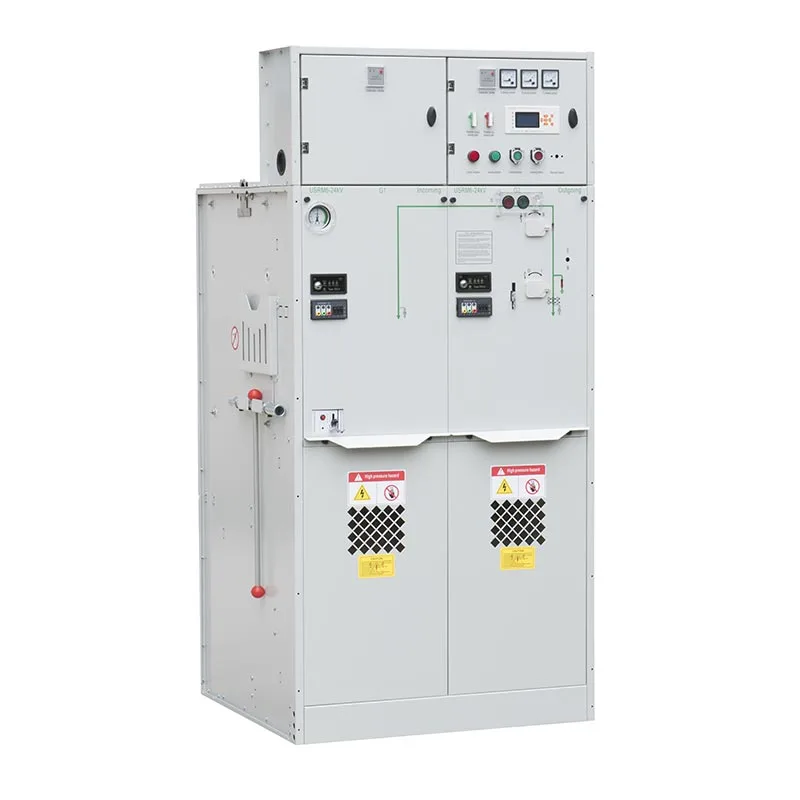

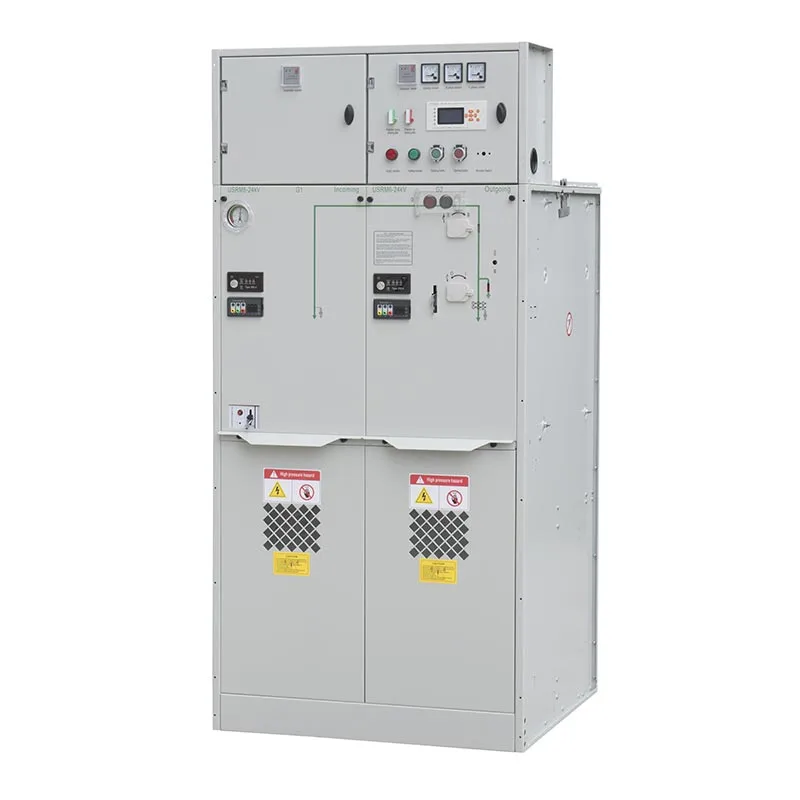

24kv ガス絶縁開閉装置

薄根 24kV ガス絶縁開閉装置には、特定の配電に適合するさまざまな機能ユニットが用意されています 要件。 Cユニットは負荷切替・分配制御を行うロードブレークスイッチユニット、Fユニットは負荷 変圧器とフィーダを保護するためのブレーク スイッチとヒューズの組み合わせユニット、および V ユニットは、 高度なスイッチングおよび保護機能を必要とするアプリケーション。

コンパクトな密閉構造、柔軟な機能構成、信頼性の高い絶縁性能を備えたウスネ 設置工事を削減しながら配電の安全性を向上させたいお客様に実用的なソリューションを提供します スペース。

主な利点

コンパクトなガス断熱構造

密閉ガス絶縁設計により、主要な電気コンポーネントが密閉キャビネット内に配置され、電力消費量が削減されます。 ほこり、湿気、外部汚染にさらされること。このコンパクトな構造により、設置スペースの最適化と、 利用可能なスペースが限られている変電所、産業プラント、都市配電プロジェクトに特に適しています。 限られた。

柔軟な C、F、V 機能ユニット

ウスネ 24kV ガス絶縁開閉装置は配電網に応じてさまざまな機能構成をサポート 要件。 C ユニットはロード ブレーク スイッチを使用して確実な負荷切り替えを実現し、F ユニットはロード ブレークを組み合わせます。 変圧器とフィーダ保護用のヒューズ付きスイッチ、V ユニットはアプリケーション用に回路ブレーカーを使用 より包括的なスイッチング機能と保護機能が必要です。

幅広い環境条件で確実に動作

開閉装置は、-40 °C ～ +50 °C の周囲温度向けに設計されており、24 時間の平均温度は保証されません。 35℃を超える。標高4,000mまでの使用が可能ですが、ガスの充填には特に注意してください。 装置を1,000m以上に設置する場合の圧力。高地設置の場合、最終構成 実際の使用条件に応じてウスネにご確認ください。

メンテナンスの必要性が低い

密閉構造により、内部コンポーネントに対する環境汚染の影響を軽減できます。 日常的な機器管理を簡素化します。これにより、スイッチギヤは信頼性を必要とする顧客に適しています。 高圧機器のメンテナンス負担を軽減します。

サービス条件

高度

標準サービス標高は4,000mまでです。標高1,000mを超える高地に設置する場合、 充填圧力は実際の設置高度に応じて調整できます。 2,000 を超えるインストールの場合 m の場合は、大気圧の低下とその結果生じる断熱要件について特別な考慮を払う必要があります。

周囲温度

この装置は、平均温度が 24 ℃を超える、-40 °C ～ +50 °C の周囲温度範囲向けに設計されています。 35℃を超えない時間。この広い動作温度範囲により、開閉装置は寒冷地と寒冷地の両方に対応できます。 プロジェクト全体の条件が指定された要件を満たしている場合の高温気候用途。

湿度

相対湿度は、24 時間以内で 95% 以下、環境下で 90% 以下になるように設計されています。 毎月。設置環境には、爆発性ガスや腐食性ガスが存在しないようにしてください。 機器に悪影響を及ぼします。

設置環境

開閉装置は、爆発性ガスや腐食性ガス、または激しい衝撃や衝撃のない場所に設置してください。の 環境汚染レベルは、GB/T 5582 に基づくレベル III を超えてはなりません。 特別な動作条件 適切な機器構成を実現できるよう、製造前に製造業者に通知する必要があります。 確認されました。

製品構成

Cユニット – ロードブレークスイッチユニット

C ユニットは、中電圧の負荷スイッチングおよび配電制御用に設計されています。実践的な機能を提供します 信頼性の高い負荷スイッチングが必要なフィーダおよびネットワーク アプリケーション向けの構成。 サーキットブレーカーベースの保護構成。

Fユニット - ロードブレークスイッチ・ヒューズ複合ユニット

F ユニットは、負荷遮断スイッチとヒューズを組み合わせて、スイッチング機能と保護機能を提供します。それは特に コンパクトな機器と効果的な短絡保護が必要な変圧器フィーダ用途に適しています。 必須です。

V ユニット – サーキットブレーカーユニット

V ユニットは、より包括的なスイッチングおよび保護機能を必要とするアプリケーション向けに回路ブレーカーを使用します。 回路遮断と保護調整が必要な中電圧配電システムに適しています。 重要な要件。

技術的パラメータ

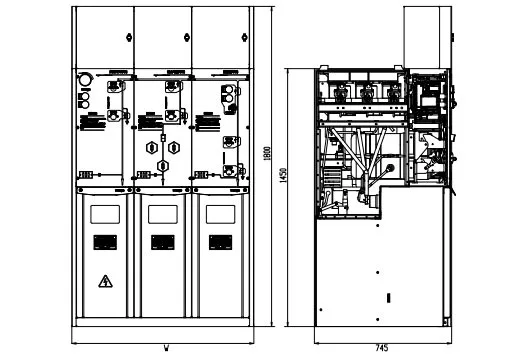

製品構造

アプリケーション

産業用配電

薄根 24kV ガス絶縁開閉装置は、信頼性の高い高圧開閉装置が必要な産業プラントで使用できます。 継続的な生産には保護が不可欠です。コンパクトな筐体は電気室スペースの最適化に役立ちます。 一方、C、F、および V 構成では、機器をさまざまなフィーダおよび変圧器に適合させることができます。 要件。

変電所

F および V ユニットは、保護およびスイッチング機能を備えた変圧器およびフィーダ アプリケーション向けに構成できます。 コンパクトな中電圧システムに統合する必要があります。密閉型のデザインは内部の保護にも役立ちます 環境汚染による成分。

都市およびインフラプロジェクト

都市部の変電所、商業施設、インフラストラクチャープロジェクトでは、多くの場合、機器に対して厳しい要件が課されます。 サイズと動作の信頼性。薄根24kVガス絶縁開閉装置はコンパクトな設計で、 設置スペースが限られており、信頼性の高い中電圧配電が必要なプロジェクトに最適です。

24kV ガス絶縁開閉装置と従来の空気絶縁開閉装置

設置スペース

ガス絶縁開閉装置は密閉型でコンパクトな構造を採用し、必要な開閉と保護を実現します。 より小さな設置面積に機能を統合できます。従来の気中絶縁開閉装置は一般的に より大きな電気的クリアランスが必要となり、より大きなスペース要件が必要になります。

環境保護

薄根ガス絶縁開閉装置は密閉構造により、内部電気部品への直接露出を低減します。 ほこり、湿気、外部汚染に耐えます。従来の空気断熱機器は、 周囲の設置環境に影響するため、要求の厳しい場所では追加の環境保護が必要になる場合があります。

構成の柔軟性

C、F、および V ユニットを使用すると、お客様はニーズに応じてさまざまなスイッチングおよび保護機能を選択できます。 配布要件。このモジュール式アプローチにより、単一の固定開閉装置を使用するよりも優れた柔軟性が得られます。 さまざまなアプリケーション向けの構成。

適用規格

Usune 24kV ガス絶縁開閉装置は、適用される中国の高圧規格を参照して設計されています 開閉装置および電気機器（高電圧 AC 負荷遮断スイッチについては GB 3804-2004、GB 1984-2014 を含む） 高電圧 AC サーキットブレーカー、高電圧 AC 負荷遮断スイッチとヒューズの組み合わせ用 GB 16926-2009、および GB 1985-2014 高電圧 AC 絶縁および接地スイッチ用。

この機器は、3.6kV ～ 40.5kV AC 金属密閉開閉装置および制御装置、GB/T について GB 3906-2006 も参照しています。 高電圧開閉装置および制御装置の共通技術要件については 11022-2011、エンクロージャについては GB 4208-2008 保護、外部絶縁汚染レベルについては GB/T 5582-1993、AC 金属密閉開閉装置については DL/T 404-2007 そしてコントロールギア。

その他の該当する要件には、機械および電気製品の技術条件に関する GB/T 13384-2008、GB が含まれます。 梱包および輸送マークについては 191-2008、高電圧の絶縁調整については GB 311.1-2012 送配電装置。最終的に適用される規格は製品に応じて確認する必要があります 構成とターゲット市場。

お客様のアプリケーションとフィードバック

産業用配電プロジェクト

薄根高圧開閉装置は化学プラントや製造業などの産業プロジェクトに採用されています。 設備。お客様は安定した動作、コンパクトな設置、信頼性の高い保護性能を重視しています。の 密閉ガス断熱構造により、塵埃、湿気、環境条件の影響を軽減し、 長期にわたる機器の信頼性。

インフラストラクチャーおよびエネルギープロジェクト

薄根製品は、水力発電所、石油などのインフラおよびエネルギー関連プロジェクトに供給されています。 保管施設と輸送プロジェクト。お客様は柔軟な C、F、V の機能構成を高く評価しており、 これにより、開閉装置をさまざまなスイッチング、保護、配電要件に適合させることができます。

お客様の声

プロジェクトのアプリケーションに基づいて、顧客は主にコンパクトな設計、信頼性の高い薄根スイッチギヤを高く評価しています。 絶縁性能、柔軟な構成、メンテナンスの必要性の低さ。モジュール構造が役立ちます 顧客は、さまざまな高圧配電システムに応じて適切なソリューションを選択します。

プロジェクトリファレンス

キャススペースロケット打ち上げプロジェクト

製品認証と品質管理

浙江薄根電気株式会社ISO 9001品質に準拠した包括的な品質管理システムを確立しています マネジメントシステム、ISO 14001環境マネジメントシステム、ISO 45001労働安全衛生マネジメント システム。

さまざまな市場要件を満たすために、Usune 24kV ガス絶縁開閉装置は関連する IEC および GB 規格タイプに合格しています。 テストを実施し、CE認証を取得しました。製品は、サポートするために厳格な品質管理手順に従って製造されています。 信頼性の高いパフォーマンス、安全性、およびコンプライアンスを世界中の高圧配電アプリケーションに提供します。

よくある質問

開閉装置はどの温度範囲に対応できますか?

指定された周囲温度範囲は -40°C ～ +50°C で、24 時間の平均温度は以下です。 35℃。

24kV 開閉装置は高湿度環境でも使用できますか?

指定された相対湿度は 24 時間以内で 95% 以下、月ベースでは 90% 以下です。の 機器は爆発性ガスや腐食性ガスのない環境に、指定された範囲内で設置する必要があります。 汚染レベル。

Usune はカスタマイズされた構成を提供できますか?

はい。 C、F、V の機能ユニットは、顧客の配電ネットワーク、スイッチング、およびスイッチングに応じて選択できます。 保護要件。特殊な動作環境の場合、お客様は事前に関連条件を提供する必要があります。 Usune が適切な構成を評価できるように順序付けします。

薄根24kVガス絶縁開閉装置はどのような規格に準拠していますか？

製品設計は、ロード ブレーク スイッチをカバーする要件を含む、該当する GB および DL/T 規格を参照しています。 サーキットブレーカー、ヒューズの組み合わせ、金属密閉開閉装置、筐体保護、絶縁調整、および 高電圧開閉装置の一般的な技術要件。

薄根24kVガス絶縁開閉装置が選ばれる理由

浙江薄根電気株式会社さまざまな配電用の中電圧電気機器を提供します 要件。 24kV ガス絶縁開閉装置は、コンパクトな密閉構造と柔軟な C、F、V を組み合わせています。 機能ユニットにより、顧客は特定のネットワーク要件に従って機器を構成できます。

Usune は、特殊な動作条件に関する技術コミュニケーションもサポートします。高度な用途向け 高度、極端な温度、またはその他の非標準的な環境条件の場合、顧客はプロジェクトの詳細を提供できます。 注文前に、機器の構成と動作パラメータを適切に評価できるようにしてください。
