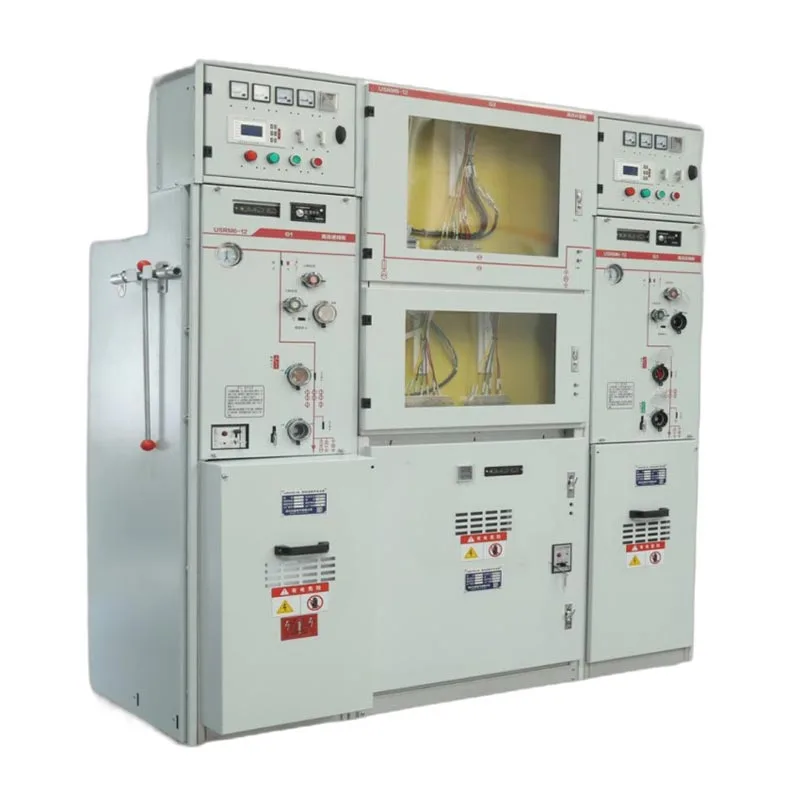

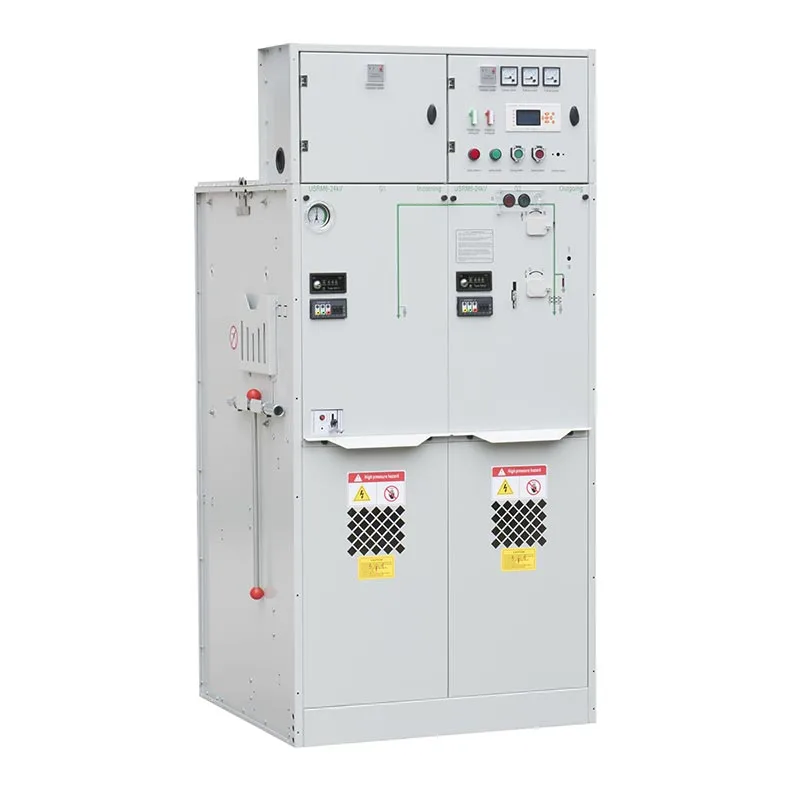

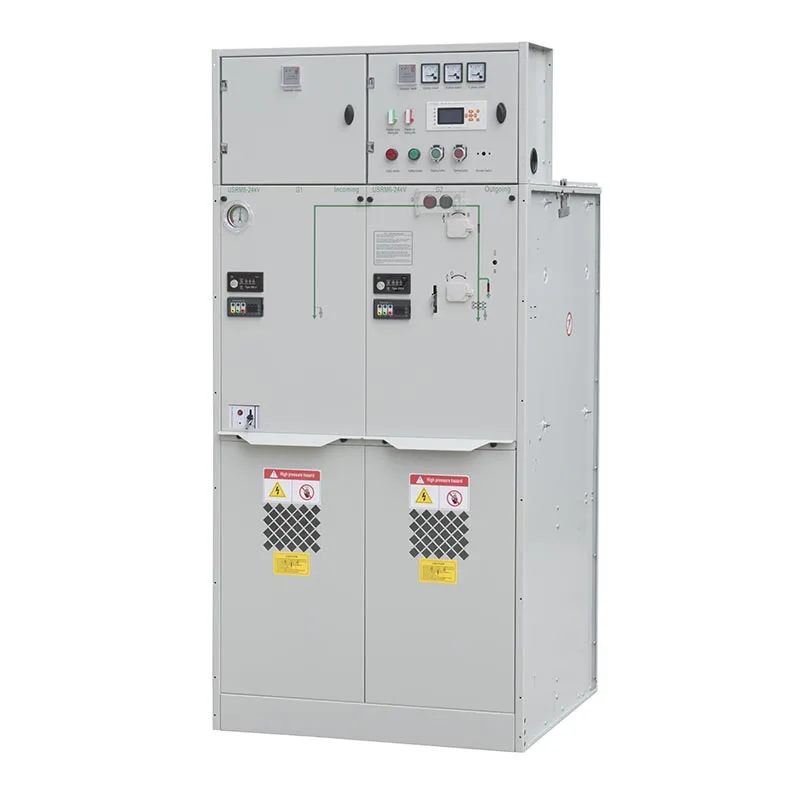

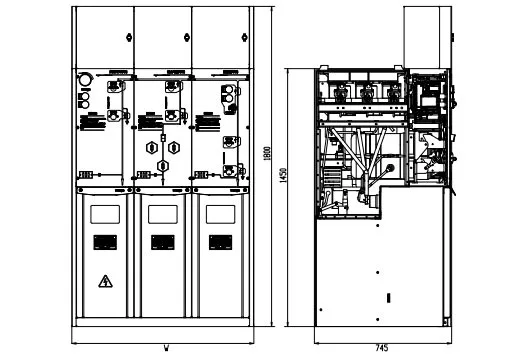

22kV SF6 GIS RMU リング メイン ユニット スイッチギヤの購入者にとって重要な考慮事項は、スイッチング パフォーマンスだけではなく、 また、障害をいかに迅速に特定できるか、オペレータがどの程度安全に機器にアクセスできるか、およびメンテナンスにどれだけの時間がかかるかなども考慮されます。 耐用年数全体にわたって必要となります。 Usune は、高電圧ライブ表示、故障表示を通じてこれらの要件に対応します。 インジケーター、マイコン保護、圧力密封ガスシステム。
RMU には、相間故障および相対地絡故障用の故障インジケータを装備できます。一度障害が発生すると、 インジケーターはアラームを発し、操作担当者が影響を受けるセクションを特定し、障害箇所を特定するのに役立ちます。 より効率的に。
監視センターに接続されている配電網の場合、障害情報を監視センターに送信することもできます。 監視サーバーにより、制御室が依存せずに障害領域と特定の位置を特定できるようになります。 完全に手作業による検査です。
高電圧ライブ表示装置は、一次回路が正常かどうかを確認するための視覚的なリマインダーを提供します。 元気が出る。また、位相検証もサポートしており、オペレーターが操作前に電気状態を確認できるようになります。
電気インターロック接続とそれに関連する磁気ロックにより、ケーブル コンパートメントのドアが破損するのを防ぐことができます。 入力ケーブルが通電されている間に開くと、メンテナンス中の追加の保護層が提供されます。
オプションのマイクロコンピュータ保護、測定および制御デバイスは、従来の電磁リレーを置き換えます デジタル監視技術による保護。送電線、配電変圧器、その他の一次側に使用できます。 装備。
このシステムは、電流および電圧の保護、測定、警報および制御機能を統合でき、サポートを提供します。 インテリジェントな電源管理と顧客の監視ネットワークとの通信。
| いいえ。 | アイテム | ユニット | ロードブレークスイッチユニット | コンビネーションユニット | サーキットブレーカーユニット |
| 1 | 定格電圧 | kV | 12/24 | 12/24 | 12/24 |
| 2 | 定格周波数 | Hz | 50 | 50 | 50 |
| 3 | 定格電流 | A | 630 | 125 (ヒューズ電流に依存) | 630 |
| 4 | 定格絶縁レベル 1min 周波数耐電圧 相間、接地 | kV | 42/65 | 42/65 | 42/65 |
| 定格絶縁レベル－1min 周波数耐電圧－絶縁距離 | kV | 48/79 | 48/79 | 48/79 | |
| 定格絶縁レベル 1min 周波数耐電圧 制御回路および補助回路 | kV | 2/2 | 2/2 | 2/2 | |
| 定格絶縁レベル－点灯インパルス耐電圧－相間、接地 | kV | 75/125 | 75/125 | 75/125 | |
| 定格絶縁レベル－点灯インパルス耐電圧－絶縁距離 | kV | 85/145 | 85/145 | 85/145 | |
| 5 | 定格短絡耐量 | kA/秒 | 4月25日 | —— | 4月25日 |
| 6 | 定格ピーク耐電流 | kA | 63 | —— | 63 |
| 7 | 定格短絡電流 | kA | 63 | HV ヒューズによる制限 | 63 |
| 8 | 定格短絡遮断電流 | kA | —— | HV ヒューズによる制限 | 25/25 |
| 9 | 定格送電電流 | A | —— | 1700/1400 | —— |
| 10 | 定格有効負荷遮断電流 | A | 630 | —— | —— |
| 11 | 定格閉ループ遮断電流 | A | 630 | —— | 630 |
| 12 | 機械式寿命負荷遮断スイッチ/CB | 回 | 10000 | 10000 | 20000 |
| 機械的寿命 - 絶縁/接地スイッチ | 回 | 5000 | 5000 | 5000 | |
| 13 | 回路抵抗 | μΩ | ≤150 | —— | ≤150 |
| 14 | 定格充填圧力（20℃ゲージ圧） | MPa | 0.04 | 0.04 | 0.04 |
| 15 | ガス年間相対漏洩率 | % | 0.05 | 0.05 | 0.05 |
| 16 | 知的財産保護等級‑内閣 | IP4X | IP4X | IP4X | |
| IP保護等級‑ガスタンク | IP67 | IP67 | IP67 |
相間または相とアース間で短絡が発生すると、故障インジケータが警報を発します。 指示。保守担当者は信号を使用して影響を受けるフィーダを特定し、障害を絞り込むことができます。 場所。
集中監視が必要なプロジェクトでは、障害情報を監視センターに送信できます。の 監視コンピュータは、対応する障害セクションと位置を表示できるため、保守チームの作業削減に役立ちます。 故障検索にかかる時間を短縮し、電力をより効率的に回復します。
SF6 キャビネットの主要コンポーネントは密閉システムとして設計されており、通常は日常的なメンテナンスは必要ありません。 通常の動作条件下で指定された耐用年数の間のメンテナンス。
ガスタンクはステンレス鋼で製造されており、長期にわたる耐腐食性を備えています。機械的な 作動部品はガソリンタンクの外側に配置されており、点検・作動・部品交換が可能です。 サービスが必要なときにさらに便利になります。
極度の粉塵、砂、汚染にさらされる設置の場合、機械回転部品や機械の定期検査、 潤滑条件を推奨します。
USRM6シリーズは圧密ガス方式を採用しており、通常の状態では特別なガス検査は必要ありません。 動作条件。
運転前に圧力計を点検する必要があります。通常の状態では、圧力インジケーターは次のようになります。 緑色の動作領域内に留まります。基準圧力は 0.14 MPa で、ガス圧力はそれ以上に維持されます。 指定されたシール条件下で 20°C で 0.135 MPa。
予想される年間ガス漏れ率は0.1%未満であり、長期的なガスシール性能をサポートします。
22kv Sf6 Gis Rmu リング メイン ユニット スイッチギヤは、IEC 298 要件を参照して開発されており、 通常の動作条件下では 30 年以上の耐用年数があります。
気密スイッチ設計により、予想されるサービス期間全体にわたってガスシールが維持されるため、スイッチの必要性が軽減されます。 ガス関連のメンテナンスを頻繁に行い、顧客の長期的な運用コストの管理を支援します。
| 主な考慮事項 | 薄根 22kV SF6 GIS RMU | 従来のRMU |
| 絶縁 | SF6ガス絶縁 | 機器の設計による |
| 故障検出 | オプションのローカルおよびリモート障害表示 | 手動検査に頼ることが多い |
| 監視 | デジタル保護と通信が利用可能 | 別途監視機器が必要な場合があります |
| 安全性 | ライブ表示と電気・磁気連動 | 構成に応じて異なります |
| メンテナンス | メンテナンスの必要性が低い密閉型プライマリ システム | メンテナンス要件はさまざまです |
| ガスタンク | ステンレス製密閉タンク | 施工により異なります |
| 耐用年数 | 通常の条件下で 30 年以上使用できる設計 | 製品の設計とメンテナンスによって異なります |
Usune 22kv Sf6 Gis Rmu リング メイン ユニット スイッチギヤは、複数のネットワークが接続されている産業用配電ネットワークに適しています。 フィーダには信頼性の高いスイッチングと迅速な障害位置特定が必要です。障害インジケーターとデジタル保護デバイスが役立ちます メンテナンスチームは、異常なセクションをより効率的に特定します。
RMU には、配電変圧器用のマイコン保護機能と測定機能を設定できます。 中電圧ネットワーク内で電流と電圧の監視、警報および保護機能を提供します。
インテリジェント配電システムを開発している顧客向けに、RMU は保護、測定、障害を接続できます。 中央監視システムへの表示および通信機能を備え、リモート障害の特定と監視をサポートします。 より効率的なネットワーク管理。
お客様は、複数の産業用リング ネットワークに Usune 22kv Sf6 Gis Rmu リング メイン ユニット スイッチギアを使用しました。 受信フィーダーと送信フィーダー。試運転中、お客様はオペレーターが迅速に作業を行えるかどうかに焦点を当てていました。 相間または相地絡事故が発生したときに、影響を受けたフィーダを特定します。統合された障害インジケーター ローカルアラーム情報を提供し、保守担当者が故障箇所を絞り込んでから作業を行うのに役立ちます。 現場検査。
変圧器配電アプリケーションの場合、お客様はマイコン保護機能を備えた RMU を選択しました。 制御装置。このシステムは、保護機能とアラーム機能を備えたデジタル電流および電圧監視を提供しました。 機能。お客様は、変圧器の動作状態を監視するにはこの構成の方が便利であると考えました。 従来のリレー保護のみに依存するよりも優れています。
集中配信監視を必要とする顧客は、RMU の障害表示とデジタル保護を接続しました 監視センターとして機能します。障害信号が発生すると、監視画面で障害を特定できます。 対応する障害セクションにより、運用チームが現場検査が必要な場所を判断できるようになり、 トラブルシューティングの効率が向上します。
通常の使用条件で RMU を操作しているお客様の場合、密閉された SF6 ガス タンクにより、ガス交換の必要性が軽減されます。 定期的な内部メンテナンス。お客様は、外部の機械式操作コンポーネントも高く評価しています。 メンテナンスが必要な場合の点検や交換がより便利になります。
浙江薄根電気株式会社ISO 9001品質マネジメントシステム、ISOに準拠したマネジメントシステムを確立しています。 14001 環境マネジメントシステムおよび ISO 45001 労働安全衛生マネジメントシステム。
さまざまな国際市場の要件を満たすために、ウスネ高圧開閉装置製品は関連する試験を行っています。 IECおよびGB規格の型式試験を実施し、該当製品はCE認証を取得しています。これらのシステムは一貫したサポートを提供します 中圧配電プロジェクトの製造品質、製品テスト、および技術的コンプライアンス。
はい。 RMU には、相間故障および相対地絡故障を検出できる故障インジケータを装備できます。 ローカルアラーム表示を提供します。
はい。対応する通信・監視システムを搭載すれば、障害情報の伝達が可能 監視センターに送信し、影響箇所や障害位置を表示します。
通常の動作条件下では、圧力シールされたシステムは特別な定期的なガス検査を必要としません。の 圧力計は操作前にチェックする必要があり、通常の状態では緑色の領域内にある必要があります。
USRM6 シリーズは、通常の動作条件下で 30 年以上の耐用年数を想定して設計されています。 予想される年間ガス漏れ率は 0.1% 未満です。
Usune は、SF6 密閉絶縁、故障表示、充電部表示、安全連動、デジタルを組み合わせています。 1 つの中電圧 RMU ソリューションで保護と低メンテナンス動作を実現し、最新のリングに適しています ネットワークおよびインテリジェント配信アプリケーション。
