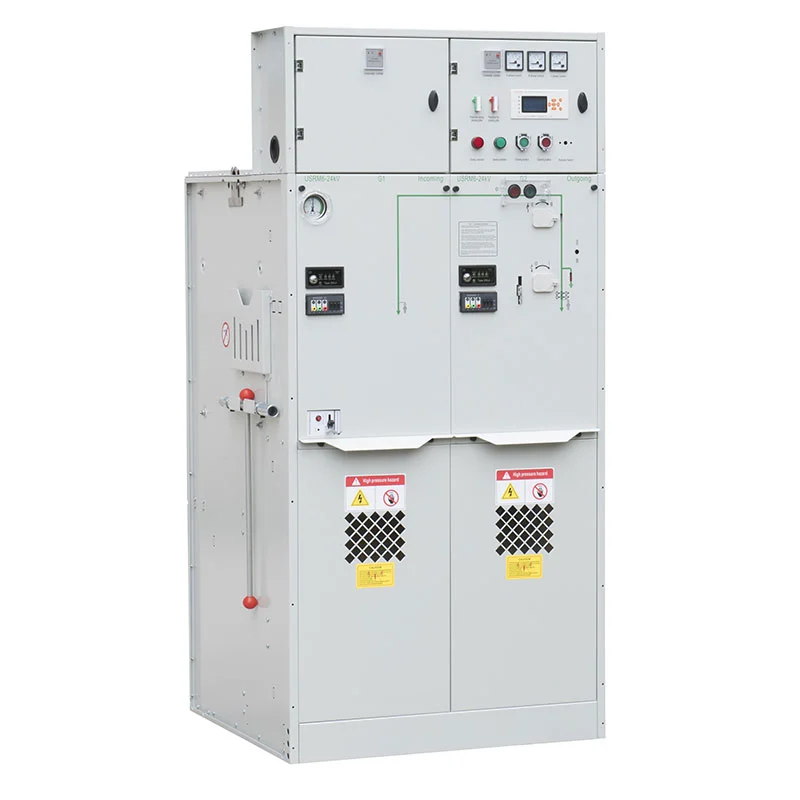

24kv 33kv SF6 Gis ガス絶縁開閉装置

この中電圧 GIS ソリューションは、床面積が狭い場合や環境条件が厳しい場合の設置に適しています。一般的な導入場所には、地下電力施設、海岸地帯、高地地域、都市部の変電所などがあります。完全に密閉された構造のおかげで、ハードウェアはコンパクトな設置面積を占め、設計専門家が中電圧配電ユニットを主変電所と二次配電所の両方に簡単に統合できるようになります。

適応型モジュラー アーキテクチャ

配電プロジェクトでは同一の回路レイアウトが使用されることはほとんどありません。つまり、コンパクトな開閉装置プラットフォームは、固定された画一的な配置ではなく、柔軟なアセンブリをサポートする必要があります。モジュール式フレームワークを中心に構築された 24kV 33kV SF₆ GIS ガス絶縁開閉装置 USRM6 プラットフォームは、負荷遮断スイッチ モジュール用のタイプ C、複合機能アセンブリ用のタイプ F、サーキット ブレーカー モジュール用のタイプ V の 3 つの異なる機能ユニットを統合できます。

設計チームは、プロジェクトの電気回路図に従って、個々の標準モジュールまたは事前に組み立てられた組み合わせを選択できます。メインのバスバー インフラストラクチャはオンサイト拡張をサポートしており、複数のモジュールをさまざまな開閉装置レイアウトにグループ化できるようになります。このようなモジュール式の柔軟性により、機器は送出フィーダ、変圧器接続、保護絶縁、および配電義務に関連するさまざまな要求を満たすことができます。

最小限のメンテナンスプロファイル

従来の屋外電気機器は、一年中塵、湿気、汚染物質、温度変化にさらされ続けています。これらの不利な要因により、機器の稼働期間全体にわたって定期的な検査と保守の要求が増加する傾向があります。

24kV 33kV SF₆ GIS ガス絶縁開閉装置 USRM6 は、一次回路を周囲条件から物理的に隔離する密閉型ガス絶縁筐体を採用しています。これにより、内部コンポーネントと環境汚染物質との直接接触が大幅に減少し、日常的なメンテナンスをほとんど必要としない運用スキームが実現します。この特性は、地下電力室、スペースが限られた都市部の配電施設、遠隔地のインフラ資産など、アクセスが難しい現場に明確な利点をもたらします。ユーザーがこのような困難な場所向けに機器を選択する場合、保守頻度の削減が主要な評価要素になります。

スイッチング、保護、補助機能を統合

この SF₆ C-GIS プラットフォームは、基本的な回路の開閉アクションをはるかに超えた機能を提供します。選択したモジュールの組み合わせに基づいて、システムは障害保護、電気絶縁、エネルギー計測、リアルタイム状態監視、接地、データ通信、およびスイッチング機能に加えて自動制御に対応できます。

さまざまな機能モジュールを自由に組み合わせて、開閉装置のセットアップ全体をプロジェクトの保護および配電アーキテクチャに合わせて調整できます。この多用途性により、完全な中電圧配電ネットワークの開発を担当する EPC 請負業者やシステム インテグレーターにとって、より幅広い選択肢が生まれます。

環境動作パラメータ

中電圧 GIS の選択を最終的に決定する前に、現場の周囲条件を慎重に評価する必要があります。 24kV 33kV SF₆ GIS ガス絶縁開閉装置 USRM6 シリーズは、最大 4000 m の標高で動作するように設計されています。許容周囲温度は -40°C ～ +50°C の範囲で、24 時間平均温度の上限は 35°C です。湿度基準の場合、24 時間の相対湿度は 95% でピークに達する可能性がありますが、月平均値は 90% を超えることはできません。設置場所には、爆発性または腐食性の蒸気、激しい機械的衝撃、持続的な激しい振動があってはなりません。汚染グレードは GB/T 5582 に規定されているクラス III を超えてはならず、ユニットはグレード 9 の耐性に関する耐震認定に合格しています。標高 1000 m を超えるプロジェクトの場合、購入者は SF6 充填圧力を適切に調整するようメーカーに通知する必要があります。異常な現場環境要件については、発注前にメーカー、サプライヤー、最終顧客の間で共同確認する必要があります。一例として、標高 2000 m を超える設置場所では、タンク内の内部過電圧のリスクを軽減するためにガス圧力設定の変更が必要になる場合があります。

コアアプリケーションセクター

地下変電所 地下電力施設は通常、限られた使用可能面積と厳しい換気制限によって制約されます。コンパクトな密閉型 GIS 設計により、設計者は環境への悪影響を軽減しながら限られたスペースを最大限に活用できるため、この製品はコンパクトな変電所や二次配電所に組み込むのに最適です。

産業および鉱山の敷地 産業および鉱山の現場では、モーター、変圧器、送電線、地域の配電網に電力を供給するための信頼性の高い中電圧スイッチングおよび保護ハードウェアが必要です。密閉タンクは内部コンポーネントを汚染から保護し、オンサイトの電力システムに必要なスイッチング、保護、絶縁、監視機能をすべて提供します。

鉄道および輸送インフラストラクチャ 鉄道車両基地、空港公共施設、および関連する輸送インフラには、幅広い負荷にわたって安定した電力供給が必要です。モジュール式開閉装置は、集中配電システム内でカスタムのフィーダおよび保護スキームを使用して構成でき、インテグレータが輸送プロジェクト向けのコンパクトな中電圧電源ソリューションを開発するのに役立ちます。

都市部の流通ネットワーク 都市の中心部や住宅街では一般に利用可能な土地が不足しています。コンパクトなガス絶縁開閉装置は、従来の空気絶縁開閉装置でははるかに広い設置スペースが必要となる変電所や配電ハブ内に導入できます。密閉タンク構造により、一次回路に作用する周囲の干渉も軽減されます。

沿岸および高地のサイト 標準的な電気機器は、高湿度、塩分汚染、高度の影響、および急激な温度変動の影響を受けやすくなります。 USRM6 の密閉型一次回路は、これらの過酷な条件への直接曝露を軽減します。プロジェクト チームは、選択段階でサイト固有の動作パラメータを分析し、最適な構成と動作設定を確認できます。

機器選定の手引き

24kV および 33kV SF₆ GIS を調達する場合、購入者は定格電圧のみに基づいて購入を決定するのではなく、電気計画全体を検討する必要があります。技術評価では、定格電圧レベル、絶縁要件、回路ブレーカーまたはロード スイッチのオプション、フィーダの数量、バスバーの配置、接地方式、保護および計測機能、設置高度、温度、湿度、汚染等級、通信インターフェイス、適用される IEC および GB 規格への準拠をカバーする必要があります。

Usune のエンジニアリング チームは、プロジェクト エンジニアやシステム インテグレーターと協力して、単線図と実際のサイトの動作条件に基づいてカスタマイズされた USRM6 構成を定義します。

なぜ薄根と提携するのか?

厳格な品質保証 ウスネでは、製造、工場での受け入れテスト、製品の発送に至るまで、正式な品質保証ワークフローを維持しています。 ISO 9001 規格は安定した生産品質を支え、ISO 14001 および ISO 45001 のフレームワークは環境管理と労働安全衛生管理を管理します。

カスタマイズされたモジュール構成 Usune は、さまざまな回路機能と分配要件に適応した柔軟なモジュールの組み合わせを提供します。このサービスは、指定された電気図面に従ってカスタマイズされた開閉装置を必要とする EPC 会社、電気システム インテグレーター、販売代理店、調達チームに適しています。

世界的に認められたコンプライアンス 製品設計は IEC 国際規格と中国 GB 仕様の両方に準拠しており、CE 認証を取得できます。これにより、多様な海外市場をターゲットとするお客様をサポ​​ートします。適用される規格と認証ルールは、仕向国コードとプロジェクトの技術仕様に照らして検証できます。

専門的なエンジニアリング サポート GIS プロジェクトの場合、生産を開始する前に正しい構成を固定することが重要です。お客様は、単線図面、定格電圧要件、給電スケジュール、高度データ、および環境の詳細を共有して、薄根のエンジニアリング チームと技術的な相談を行うことができます。

技術的パラメータ

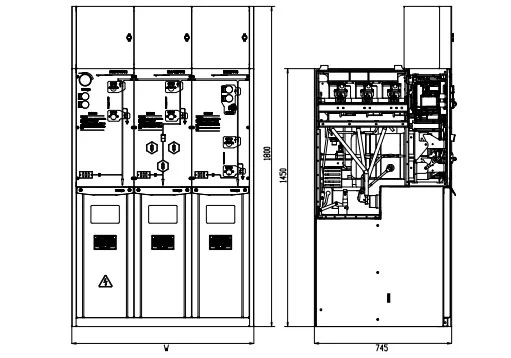

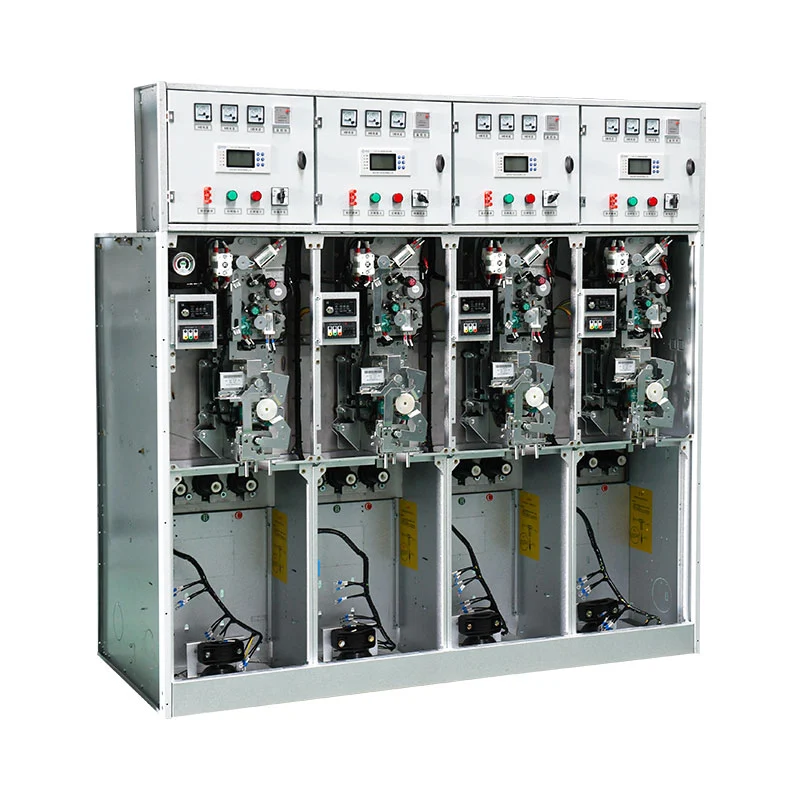

製品構造

キャススペースロケット打ち上げプロジェクト

Cas-space ロケット打ち上げプロジェクトでは、打ち上げ施設全体の中電圧配電を処理するために USRM6 シリーズが導入され、重要なインフラストラクチャとそれに関連する電気負荷の両方をカバーしました。発射場の配電開閉装置は、補助設備だけでなく重要な機器に対しても、スイッチング、保護、絶縁、監視の信頼性を維持し、比較的限られた電気環境内でも安定した性能を維持することが期待されています。主回路は SF6 で囲まれた絶縁構造内にあるため、USRM6 シリーズは外部環境条件から主回路を保護します。これは、厳しい要件の下で動作する特殊なインフラストラクチャにとって最も重要な特性です。

開閉装置のモジュール構成も同様に、プロジェクトの配電アーキテクチャに適合するのに十分な自由度を配置に与えました。機能ユニットは電力ネットワーク設計に合わせて組み立てることができ、拡張可能なメインバスにより、ネットワーク構成と将来のシステム計画のための追加の余裕が生まれました。全体として、USRM6 シリーズは、コンパクトな構造、密閉型絶縁、モジュラー設計の組み合わせにより、Cas 宇宙ロケット打ち上げプロジェクトに適した中電圧配電ソリューションとなり、信頼性がありながらスペース効率の高い電気インフラストラクチャーに対する施設のニーズに応えました。

規格と認証

USRM6 シリーズは、該当する高電圧開閉装置および制御装置の規格を参照して設計されており、 3.6kV ～ 40.5kV 高電圧 AC ロード ブレーク スイッチ用の GB 3804-2004、高電圧 AC 用の GB 1984-2014 を含む 回路ブレーカー、HV AC 負荷遮断スイッチとヒューズの組み合わせについては GB 16926-2009、HV AC 絶縁については GB 1985-2014 スイッチおよび接地スイッチ、および 3.6kV ～ 40.5kV AC 金属密閉開閉装置および制御装置用の GB 3906-2006。

また、HV 開閉装置および制御装置の共通技術要件については GB/T 11022-2011、GB 4208-2008 も参照しています。 エンクロージャ保護については GB/T 5582-1993、外部絶縁体の汚染度については DL/T 404-2007、3.6kV ～ 40.5kV については AC 金属密閉開閉装置および制御装置、機械および電気製品用 GB/T 13384-2008、GB 191-2008 梱包および輸送マークに関するもの、および高電圧送電における絶縁調整に関する GB 311.1-2012 そして配電設備。

ウスネの品質およびコンプライアンスのフレームワークには、ISO 9001 品質マネジメントシステム、ISO 14001 環境が含まれます。 マネジメントシステム、ISO 45001労働安全衛生マネジメントシステム、IECおよびGB規格への準拠、および CE認証。プロジェクト固有の認証と適用される基準は、以下に従って確認する必要があります。 対象市場と技術仕様。

よくある質問

SF6 GIS の主な利点は何ですか?

主な利点は、通電された電気コンポーネントが絶縁ガス内に密閉された構造であることです。 環境。これにより、コンパクトな構造が可能となり、主回路が外部に直接さらされることを低減します。 環境条件。

どのような電圧レベルが利用可能ですか?

USRM6 シリーズは、24kV および 33kV 構成を含む中電圧アプリケーション向けに設計されています。正確な評価 電圧、絶縁レベル、構成はプロジェクトの仕様に従って確認する必要があります。

高地でも使用できますか？

はい。指定されたサービス高度は最大 4000 m です。 1000 m を超える設置の場合は、お客様は Usune に通知する必要があります。 適切なガス充填圧力を評価できるように前進させます。 2000 m を超える特別な要件は次のとおりです。 技術設計時に確認されました。

構成はカスタマイズ可能ですか?

USRM6 シリーズはモジュラー構成コンセプトを採用しています。ロードブレーカースイッチユニット、コンビネーションユニット、サーキットブレーカー 必要な電気方式に応じて、拡張可能なメインバス配置を選択できます。

一般的にどこに設置されていますか?

一般的な用途には、二次変電所、産業および鉱山施設、鉄道、空港、 都市部の物流ネットワーク、住宅地、地下施設、比較的要求の厳しい場所 環境条件。

見積もりにはどのような情報が必要ですか?

正確な見積もりを得るには、購入者は定格電圧、単線図、フィーダーの数、必要な情報を提供する必要があります。 スイッチング機能、サーキットブレーカーまたは負荷遮断スイッチの要件、バス構成、設置高度、 環境条件、保護要件、目的地市場。

プロジェクトの見積もりを取得する

コンパクトな寸法、環境適応性、モジュール式を必要とする高圧配電プロジェクト向け USRM6 シリーズは、構成の簡素化とメンテナンス要件の軽減を実現し、実用的なガス絶縁開閉装置を提供します。 解決策。

Usune の USRM6 シリーズは、密閉型 SF6 絶縁、モジュラー機能ユニット、拡張可能なバス構成、 スイッチング、保護、測定、監視機能。 ISO 9001、ISO 14001、ISO 45001、IECによるサポート GB 規格、CE 認証に準拠した Usune は、24kv を評価する顧客にプロジェクト指向のソリューションを提供します 産業、インフラ、都市、特殊な配電用の 33kv Sf6 Gis ガス絶縁開閉装置 アプリケーション。
