Kyn28 開閉装置 20kv

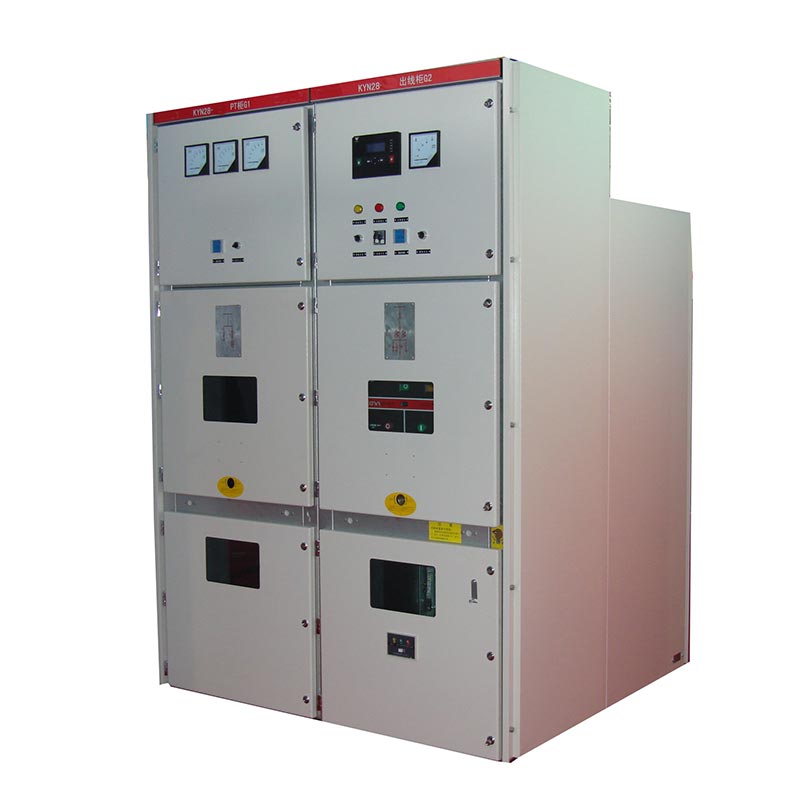

Usune Kyn28 開閉装置 20kV は、主に 24kV 電力で使用される屋内三相 AC 金属密閉開閉装置です。 電気エネルギーの受信、分配、制御、保護、監視を可能にするシステム。

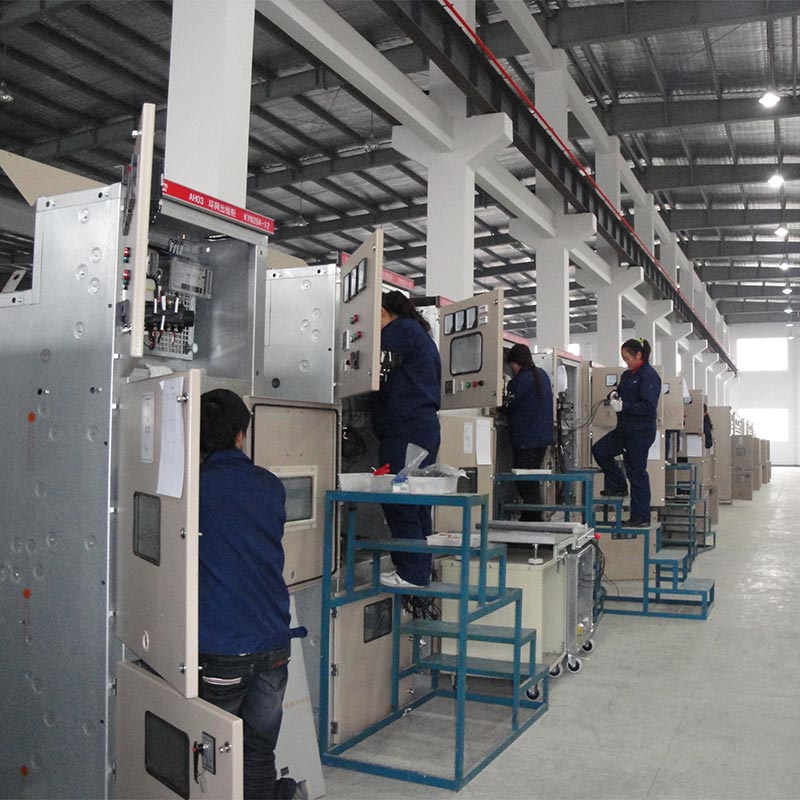

この製品は空気絶縁+熱収縮/エポキシコーティング絶縁を使用しており、保護等級IP4X(キャビネット)を備えています。 コンパクトな構造と高い絶縁レベルにより、屋内のさまざまな配電シナリオに適しています。として 中国の専門メーカーが製造した高圧配電ソリューションであるこの製品は、 安定したパフォーマンスと標準化された設計により、世界中の顧客にとって信頼できる高品質のサプライヤーの選択肢となっています。 主要な生産はすべて自社工場で完了します。

低圧開閉装置

高圧開閉装置

主な技術パラメータ

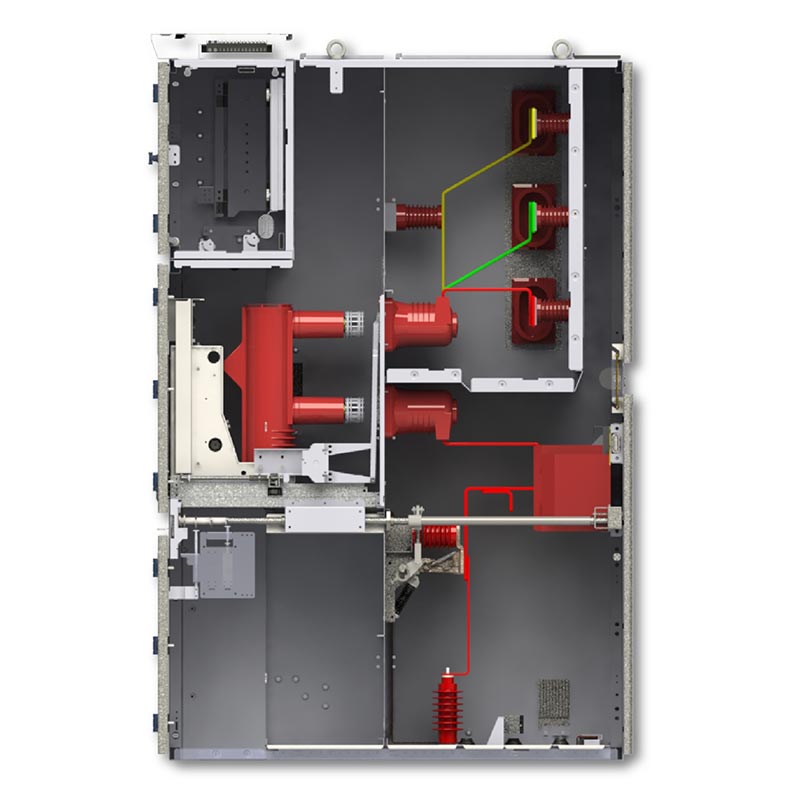

キャビネット収納部の構造

1. サーキットブレーカーコンパートメント: VS1/ZN63/VD4 タイプの真空サーキットブレーカートロリーを取り付けます。
2. 母線収納部：主母線、分岐母線、絶縁体を配置します。
3. ケーブル収納部：CT、PT、接地開閉器、ケーブル端子等を装備しています。
4. 制御計器コンパートメント: リレー、保護装置、計器、二次回路を取り付けます。
5. 圧力リリーフチャンネル: 操作の安全性を向上させるために、上部にアークリリーフ装置が装備されています。

製品の主要な機能

1. 故障伝播や相互干渉を防ぐオールメタル絶縁構造。
2. 偶発的な開閉、または通電状態への侵入を防止するための完全な 5 つのプルーフの機械的インターロック コンパートメント。
3. 中央に取り付けられた取り外し可能なトロリーにより、前面側での操作とメンテナンスが可能になり、修理が容易になります。
4. Kyn28 開閉装置 20kV は、高い絶縁レベル、強力な耐障害性、コンパクトな構造を備えており、次の用途に適しています。 さまざまな配電方式。
5.安定した信頼できる品質を備えた国際および国内基準を満たしています。

実際の応用例

工業団地内の配電所プロジェクト。主要な州の工業団地には複数の工業団地が含まれています。 非常に高い信頼性と信頼性が要求される工場ビル、オフィスビル、およびそれらを支える電力設備。 電源の安全性。このプロジェクトでは、定格電流 1250A の Usune Kyn28 開閉装置 20kV ユニット 16 台を選択しました。 短絡遮断電流は31.5kAです。

試運転から 2 年以上にわたり、機器は安定して動作し、短絡障害はすぐに解消されました。 安全上の事故もなく。前面メンテナンス構造によりメンテナンスの難易度を大幅に軽減 とダウンタイムが軽減され、公園の運営管理部門から高い評価を得ています。

製品外形寸法

プロジェクトリファレンス

キャススペースロケット打ち上げプロジェクト

試験報告書

よくある質問

Q1: KYN28-24 開閉装置に適用できる電圧レベルは何ですか?

A1: この製品の定格電圧は 24kV で、50/60Hz の三相交流電源システムに対応しています。 3.6～12kVおよび24kVレベル。

Q2: 開閉装置にはどのタイプの真空遮断器を使用する必要がありますか?

A2：標準構成にはVS1（ZN63）タイプ真空遮断器トロリが含まれており、 VD4 などの業界標準のサーキット ブレーカーと互換性があり、強力な互換性を備えています。

Q3: Kyn28 開閉装置 20kV は、産業や鉱山企業などの重負荷アプリケーションに適していますか? データセンター？

A3: はい。この製品の最大定格電流は 3150A、短絡遮断電流は 31.5kA、 強力な耐久能力を実証し、産業における重要な負荷の配電ニーズに対応します。 鉱山企業、データセンター、高層ビル、その他同様の用途にも使用できます。
