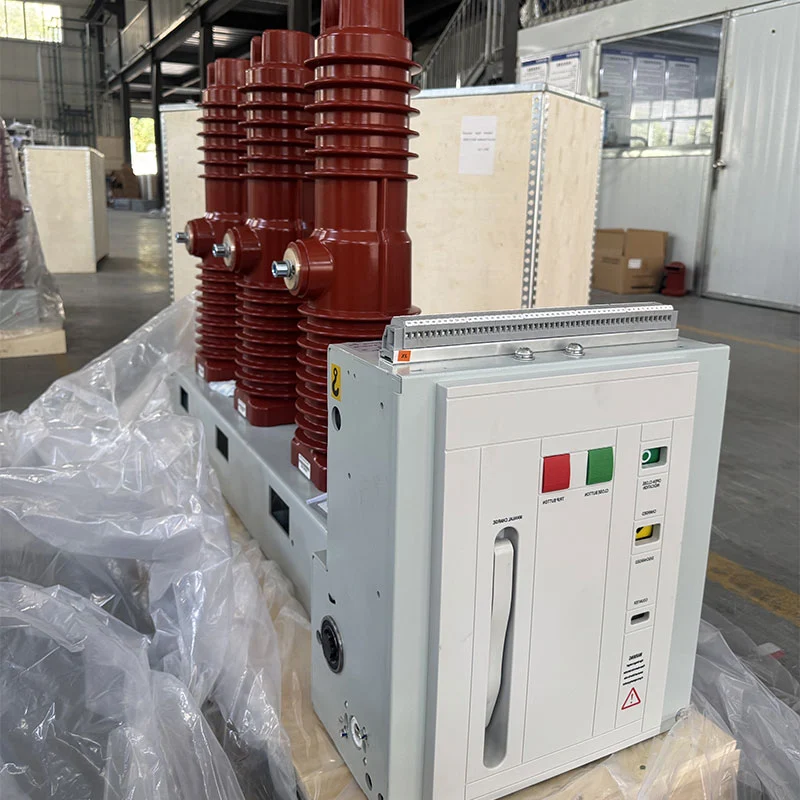

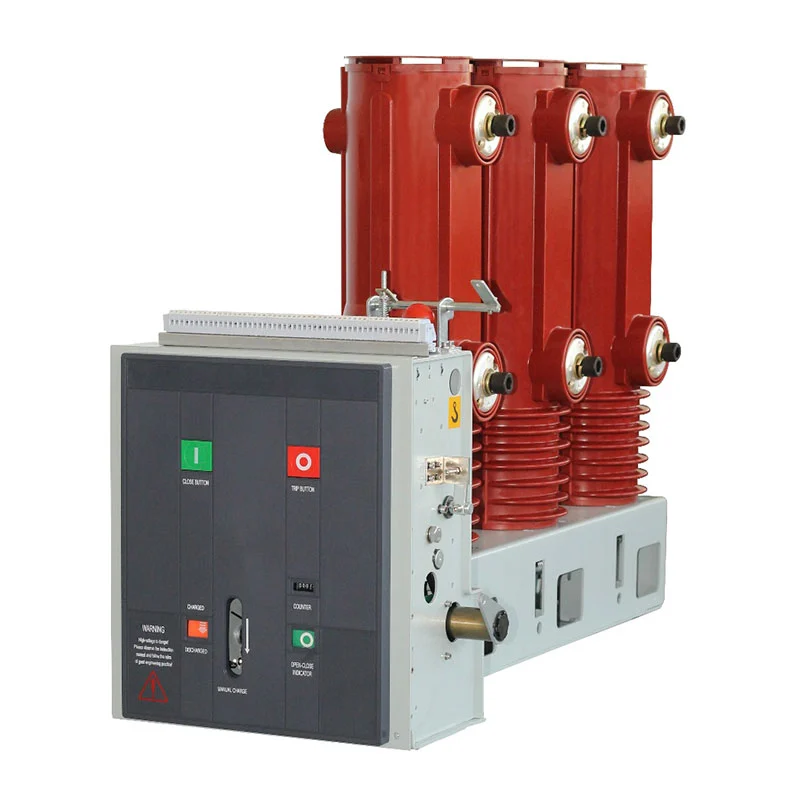

ZN85C-40.5 40.5kV 屋内真空遮断器

完全な開閉装置キャビネットとは異なり、この ZN85C-40.5 40.5kV 屋内真空サーキット ブレーカーはコアに焦点を当てています。 電源回路のスイッチング機能。固定サイドマウント構造、モジュール式スプリング操作機構、 真空遮断技術は、システムを含む40.5kVクラスの屋内アプリケーションに実用的なソリューションを提供します 頻繁な切り替え操作が必要な場合。

一貫したスイッチングのための機械設計

モジュール式スプリング操作機構

操作機構は40.5kV真空遮断器の特性に合わせて設計されています。それ ブレーカーフレーム内に設置されたモジュラースプリング機構を採用し、機械的な出力特性を実現します。 真空遮断器の動作要件に適合します。

この機構はブレーカーの上部と下部の配置を中心に設計されており、ブレーカーの統合部分を形成します。 全体的な構造。この構成により、機械的伝達経路が簡素化され、安定した基盤が提供されます。 開閉操作。

固定側付け構造

固定サイドマウント構成は、ブレーカーが設置される屋内電気機器を対象としています。 専用スイッチングコンポーネント。プロジェクトの設計に応じて、右引出線、上部などの構成 受信アレンジメントと埋め込みアレンジメントを選択できます。

完全な引き出し可能な開閉装置キャビネットと比較して、この構造により、プロジェクト設計者は次のことに集中できます。 特定の仕様に従って、ブレーカーを必要な一次および二次電気機器と統合します。 システムの配置。

エネルギー貯蔵と運用プロセス

スプリングエネルギーストレージ

閉じるエネルギーはバネ機構に機械的に蓄えられます。エネルギー貯蔵はモーターを通じて完了可能 またはエネルギー貯蔵ハンドルを使用して手動で。電動操作中は、トランスミッション ギア システムがモーターを駆動します。 エネルギー貯蔵シャフトを動かし、指定されたエネルギー貯蔵位置に達するまで閉鎖スプリングを引っ張ります。

エネルギー貯蔵が完了すると、保持機構がスプリングを所定の位置に保持し、エネルギー貯蔵が完了します。 インジケーターが対応するステータスに変わります。補助スイッチは、次の場合にもモーターの電源を切断します。 エネルギーが蓄積された位置に到達し、ブレーカーは閉じコマンドの準備が整った状態になります。

クロージングオペレーション

閉鎖操作は閉鎖ボタンを使用して手動で開始することも、制御装置を使用して電気的に開始することもできます。 回路。投入用電磁石が作動すると、蓄えられたバネエネルギーがカムを介して放出され、 伝達機構。

次に、接続機構が絶縁されたオペレーティングロッドと可動接点を閉位置に向けて駆動します。 コンタクトスプリングを圧縮します。閉ストローク完了後、保持機構により閉状態を維持します。 位置が変化し、補助スイッチもそれに応じて変化します。

オープニング操作

開放は手動または電気的開放コマンドによって開始できます。オープニングリリース機構によりロックが解除されます。 閉鎖リテーナにより、接点とブレーキスプリングの蓄積エネルギーが真空遮断器を分離できるようになります。 連絡先。

開く動作の最終段階では、油圧緩衝器が残りの機械エネルギーを吸収し、 分離位置を制御します。この調整されたメカニズムは、制御された開封プロセスを維持するのに役立ちます。

電気制御構成

コイルの開閉

ブレーカーは、プロジェクトの要件に応じて AC または DC の動作電源で構成できます。供給された 構成には開閉コイル用の AC110/220V および DC110/220V オプションが含まれており、柔軟性が提供されます。 さまざまな変電所および産業用制御システムに対応します。

閉コイルの定格電力は 288 W ですが、開コイルの定格電力も 288 W に指定されています。通常の動作 電圧範囲は、閉コイルの定格電圧の 85% ～ 110%、開コイルの定格電圧の 65% ～ 120% です。

エネルギー貯蔵モーター

エネルギー貯蔵モーターは、次の閉動作に向けて自動的に準備します。付属のZYJ220 この構成では、定格入力電力 90W の DC220V 電力を使用します。定格動作電圧では、エネルギー貯蔵 時間は 15 秒以内に指定します。

この配置により、ブレーカーは動作後に蓄えられたエネルギー状態を回復することができます。 継続的な手動介入。

40.5kV アプリケーションの真空遮断

真空消弧技術

真空遮断器は、開動作中に電気回路を遮断する役割を果たします。とき 接点が分離されているため、遮断プロセスは真空遮断器内ではなく真空遮断器内で行われます。 空気絶縁されたスイッチングチャンバー。

真空遮断とスプリング式メカニカルトランスミッションの組み合わせにより、ブレーカーは次の用途に適しています。 信頼性の高いスイッチング性能と繰り返し動作が必要な屋内の中電圧アプリケーション。

頻繁な操作に適しています

ZN85C-40.5シリーズのオリジナル設計は、頻繁なスイッチングが必要なアプリケーションを考慮しています。その動作 機構は40.5kV真空遮断器の特性に適合しており、電動エネルギー貯蔵装置は このシステムにより、手動充電を繰り返す必要性が軽減されます。

これにより、この装置は開閉操作が必要な産業施設、変電所、発電所に適しています。 通常の電気システム管理の一部を形成します。

代表的な応用分野

発電所

ブレーカーは発電時の屋内配電および電気制御システムに組み込むことができます。 電気回路の信頼性の高いスイッチングと保護が必要な施設。

変電所

変電所では、屋内の固定構成を対応する高電圧電気設備に統合できます。 一次回路配置、制御方式、および保護要件に従ってシステムを調整します。

工業および鉱業企業

大きな電気負荷がある産業および鉱山施設の場合、ブレーカーはスイッチングおよび 屋内配電システムの保護機能を備えており、定期的な電力供給が必要なアプリケーションに適しています。 切り替え操作。

リモコン付き電気システム

開閉動作を電気的に制御できるため、ブレーカーとの一体化が可能です。 プロジェクト設計に応じたローカルまたはリモート操作のための適切な二次制御システム。

主な技術構成

動作環境

屋内使用条件

この装置は屋内設置を目的としており、高電圧に適した環境で使用する必要があります。 電気機器。最終的なプロジェクトでは、周囲の温度、湿度、高度、換気、および 完全な電気的構成を決定する際には、その他の環境条件も考慮してください。

インストール要件

ブレーカーは、激しい振動、衝撃、または腐食性の環境条件のない場所に設置する必要があります。 設置配置では、機器の周囲に十分な操作スペースとメンテナンススペースを確保する必要もあります。 ブレーカーおよび関連する電気コンポーネントの必要な機械的位置合わせを維持します。

規格と品質保証

製造管理

Zhejiang Usune Electric Co., Ltd.は、製品の品質、環境をカバーする統合管理システムを適用しています。 管理と労働安全衛生。同社は ISO 9001、ISO 14001、ISO 45001 認証を取得しています。 コンポーネントの選択から組み立て、検査に至るまで、管理された製造プロセスをサポートします。

IEC、GB、CE への準拠

この製品は、適用される IEC および GB 規格に従って、電気パラメータと構成に従って開発されています。 特定のプロジェクト要件に従って決定されます。該当する製品については CE 認証も取得可能です 製品構成により、国際プロジェクトに追加の文書サポートを提供します。

エンジニアリング プロジェクトのリファレンス

キャススペースロケット打ち上げプロジェクト

ZN85C-40.5 40.5kV 屋内真空遮断器は、Cas-space ロケット打ち上げプロジェクトで参照されています。 要求の厳しい環境における薄根の高圧電気機器の実用的なエンジニアリング応用例を提供します。 産業環境。

製品比較

サーキットブレーカー vs. 完全な開閉装置

ZN85C-40.5 40.5kV 屋内真空サーキットブレーカーは、主にスイッチングおよび保護コンポーネントですが、 完全な引き出し可能な開閉装置パネルは、ブレーカーとバスバー、ケーブル コンパートメント、制御機器を統合します。 保護装置およびその他のキャビネットコンポーネント。したがって、プロジェクトで必要な場合にはブレーカーの方が適しています。 大規模な電気システムに統合するための専用の 40.5kV スイッチング デバイス。

うすねプロジェクト支援

電気図面に基づく構成

Usune は、お客様の単線結線図、定格電圧、 制御電源、設置配置、および動作要件。このアプローチは、選択された ブレーカーは周囲の一次および二次電気機器と互換性があります。

カスタマイズされた電気パラメータ

特殊な制御電圧、設置配置、または動作要件を伴うプロジェクトの場合、技術的な 構成については生産前に話し合うことができます。これにより、ZN85C-40.5 40.5kV 屋内真空サーキットブレーカは、 固定された標準構成に依存するのではなく、実際の電気システムに適応させることができます。

よくある質問

この製品の主な用途は何ですか?

これは、発電所の電気制御と保護のために設計された屋内 40.5kV 真空サーキット ブレーカーです。 変電所、産業施設、鉱山企業。

ブレーカーは固定されていますか、それとも取り外し可能ですか?

ZN85C-40.5 は、引き出し可能なトロリー構造ではなく、固定サイドマウント構成を採用しています。

手動でも操作できますか？

はい。バネ機構は手動エネルギー貯蔵と手動操作をサポートし、電気操作もサポートします。 利用可能です。

どのような制御電圧が利用可能ですか?

開閉コイルは、プロジェクトの要件に応じて AC110/220V または DC110/220V 用に構成できます。

エネルギー貯蔵プロセスにはどのくらい時間がかかりますか?

ZYJ220 モーター構成の仕様エネルギー蓄積時間は、定格電圧で 15 秒以下です。

頻繁な切り替えに適していますか?

はい。この製品は、頻繁な操作が必要なアプリケーション向けに設計されており、該当する操作条件に依存します。 条件と技術的構成。

うすねはブレーカーをカスタマイズできますか？

はい。 Usune は、プロジェクトの図面、電気パラメータ、制御要件に従って製品を構成できます。 設置条件。
