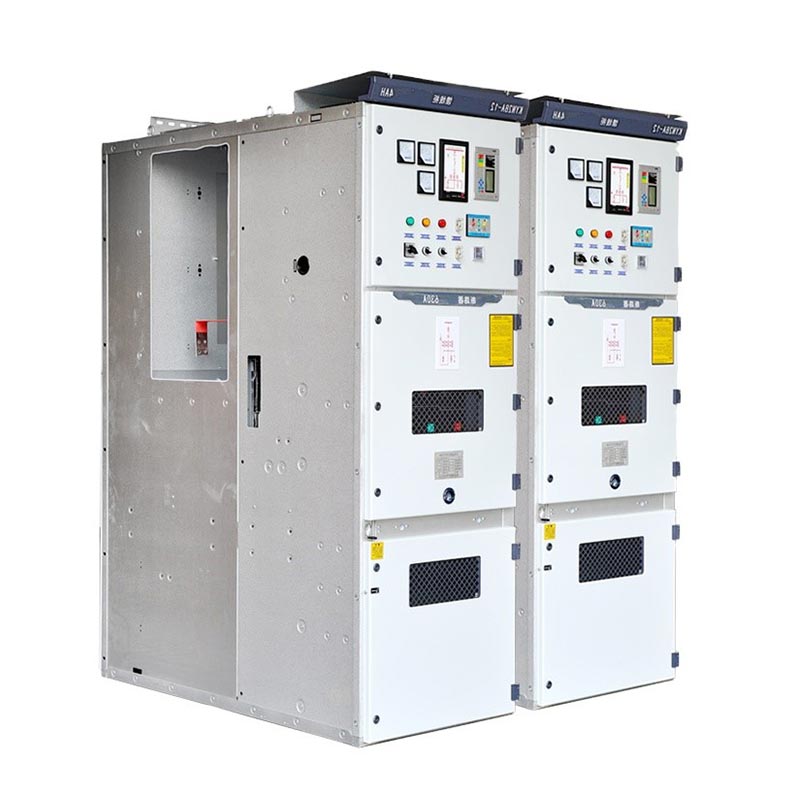

Kyn28 開閉装置 6kv

Usune Kyn28 開閉装置 6kV は、屋内 AC 装甲引き込み式金属密閉開閉装置で、以下の用途に適しています。 3.6kV～12kV 電圧レベル、50/60Hz 三相 AC 電源システムの中心となる制御および保護デバイスです。 送信と配布のプロセス。浙江薄音電気が独自に開発・製造したものです。 製品 高度な設計コンセプトと成熟した製造プロセスを統合し、安全性、信頼性、 実用性。 単一バスバーおよび単一バスバー分割システムの配電ニーズを満たし、大規模な電力供給を実現します。 電力、冶金、化学、建設業界での応用により、安全で効率的な設備の構築に貢献します。 世界中の電力システムを安定したパフォーマンスで運用します。

低圧開閉装置

高圧開閉装置

コア技術パラメータ

構造設計とコア機能

1. 取り外し可能なモジュラー設計

Kyn28 開閉装置 6kV のコアコンポーネントである真空遮断器（VS1、VD4 などと互換性あり）を搭載 移動式台車に乗って。定期的なメンテナンス、テスト、または交換の場合、サーキットブレーカートロリーのみが必要です。 キャビネット全体の電源を切る必要がなく、操作のために取り外せるため、メンテナンス時間が大幅に短縮されます。 停電の影響を軽減します。トロリーは汎用性があり、すぐに交換できるため、システムが向上します。 運用とメンテナンスの効率化。

2. 金属被覆の区画化構造

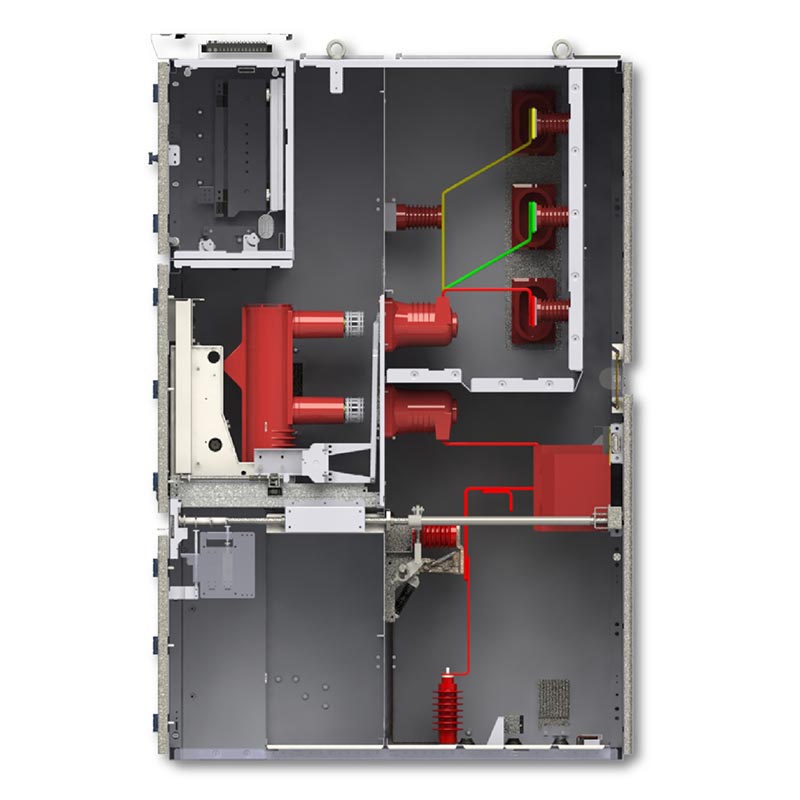

Kyn28 開閉装置 6kV キャビネットは、金属製のパーティションによって 4 つの独立したコンパートメントに分割されています。 コンパートメント、サーキットブレーカーコンパートメント、ケーブルコンパートメント、および低電圧機器コンパートメント。それぞれ コンパートメントの活電コンポーネントは完全に隔離され、フェーズ間の感染の広がりを効果的に防ぎます。 相接地短絡故障を防止し、連鎖故障を回避し、作業中の感電のリスクを軽減します。 メンテナンス、および機器の動作安全性の向上。

3. 5つの総合予防連動保護

機械式＋電気式の二重五防止連動システムを搭載し、誤操作を防止します。 ソース:

- 回路ブレーカーの偶発的な開閉を防止します。

- 負荷がかかった状態でサーキットブレーカートロリーを押したり取り外したりするのを防ぎます。

- 接地スイッチが通電中に閉じるのを防ぎます。

- 接地スイッチが閉じているときの偶発的な通電を防ぎます。

- 通電中のコンパートメントへの誤った侵入を防ぎます。

4. コンパクト、効率的、簡単に拡張可能

キャビネットはコンパクトな構造で、設置スペースを節約できます。モジュラー設計により柔軟な組み合わせが可能 配電システムの拡張ニーズに対応するためのキャビネットタイプの拡張。簡単に適応します 単一バスバーや単一バスバーのセグメント化システムなど、さまざまなシステム アーキテクチャにより、将来の利用が促進されます。 システムのアップグレードと統合。

適用される環境条件

1. 周囲温度：-10℃～+40℃

2. 標高: ≤1000m (1000m を超える高地エリア向けのカスタマイズされた設計も利用可能)

3. 空気湿度: 日平均相対湿度 ≤95%、月平均相対湿度 ≤90% (結露なきこと)

4. 周囲環境：腐食性ガス、爆発性ガス、塵埃、引火性、爆発性ガスのないこと。 メディア

典型的なアプリケーションシナリオ

1. 発電所補助システム：発電所の電力の受電、配電、保護に使用され、安定した電力を確保します。 発電機補機への電源供給。

2. 産業および鉱業のエンタープライズ配電: 鉱業、鉱業などの高負荷の産業シナリオに適しています。 冶金および化学産業の電源制御および過負荷/短絡保護のニーズに対応します。 高出力機器。

3. 商業ビルおよび高層ビル：大型ショッピングモール、オフィスビル、ホテルなどの変電所に使用されます。 安全な電力供給と建物電力の洗練された管理を実現する。

4.公共変電所：都市部や産業用変電所の中核となる中圧配電設備として、 地域の電力網の安定運用を確保します。

実際の応用例

ケーススタディ：江蘇省大手鉄鋼グループの圧延機生産ライン向け配電プロジェクト

プロジェクトの背景: 鉄鋼グループの圧延工場ワークショップにある既存の開閉装置は老朽化しており、頻繁に故障していました。 故障し、生産ラインの継続的な稼働に影響を及ぼします。高信頼性高圧 交換には開閉器が必要でした。

ソリューション: 10kV 配電システムと互換性のある 28 台の Usune KYN28-6KV 開閉装置ユニットが選択されました。 定格電流1600A、短時間耐電流31.5kA(4s)、VS1真空回路構成 ブレーカー。

導入結果: 試運転から 3 年間、装置は故障することなく稼働しています。の 5層の連動システムにより誤操作を効果的に防止し、区画構造により誤操作を防止します。 断層の広がり。圧延機生産ラインの電源安定性が99.9%向上し、 年間ダウンタイム損失は500万元以上となり、顧客から高い評価を得ています。

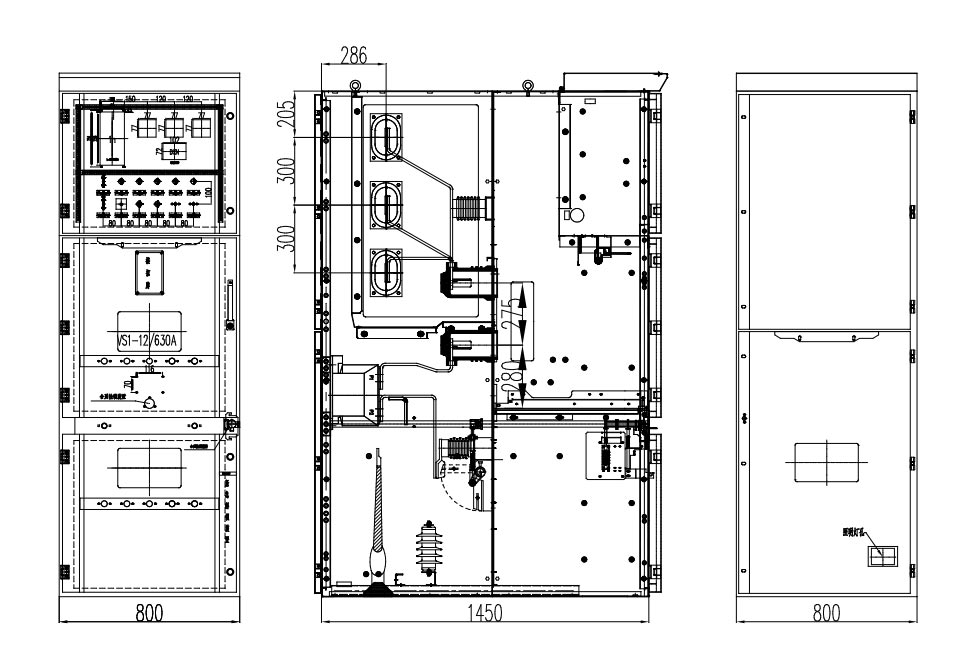

外形寸法

プロジェクトリファレンス

キャススペースロケット打ち上げプロジェクト

試験報告書

よくある質問

Q1: 従来の固定開閉装置と比較した Kyn28 開閉装置 6kV の主要な利点は何ですか?

A: 従来の固定開閉器と比較して、Usune KYN28-6KV の最大の利点は、その取り外し可能な設計です。 サーキットブレーカートロリーは独立して移動できるため、作業中にキャビネット全体の電源を切る必要がなくなります。 メンテナンスを軽減し、停電の影響を大幅に軽減します。同時に、その金属装甲は区画化され、 構造と総合的な5つの安全連動システムにより、安全性が向上しています。モジュラー設計により、 拡張とシステム統合により、複雑な配電ニーズに適応し、結果として全体のコストが削減されます ライフサイクルのメンテナンスコスト。

Q2: この開閉装置は高地や特殊な環境にも適応できますか?カスタマイズサイクルとは何ですか?

A: はい。 1000mを超える高地環境では、Usuneは断熱設計とコンポーネントの選択を最適化します。のために 腐食性、高湿、粉塵環境などの特殊環境、カスタマイズされたソリューション 防食コーティング、強化されたシール、防塵バリアを提供できます。標準の生産サイクル カスタマイズされた製品は、カスタマイズの複雑さと注文量に応じて、約 15 ～ 20 日かかります。

Q3: ウスネはメーカーとしてどのようなアフターサービスや技術サポートサービスを提供していますか？

A: ソース工場として、Usune は完全なライフサイクル サービスを提供します。プリセールスにはソリューション設計、パラメーターが含まれます。 選定および技術相談。販売フォローアップには、生産進捗状況の追跡と工場テストが含まれます 協力。アフターセールスには、無料の設置と試運転、オペレータートレーニング、1 年間の機器保証が含まれます。 生涯にわたるスペアパーツの供給とメンテナンス サービス、および技術的ニーズに対する 24 時間のグローバルな対応により、 設備の安定稼働。
