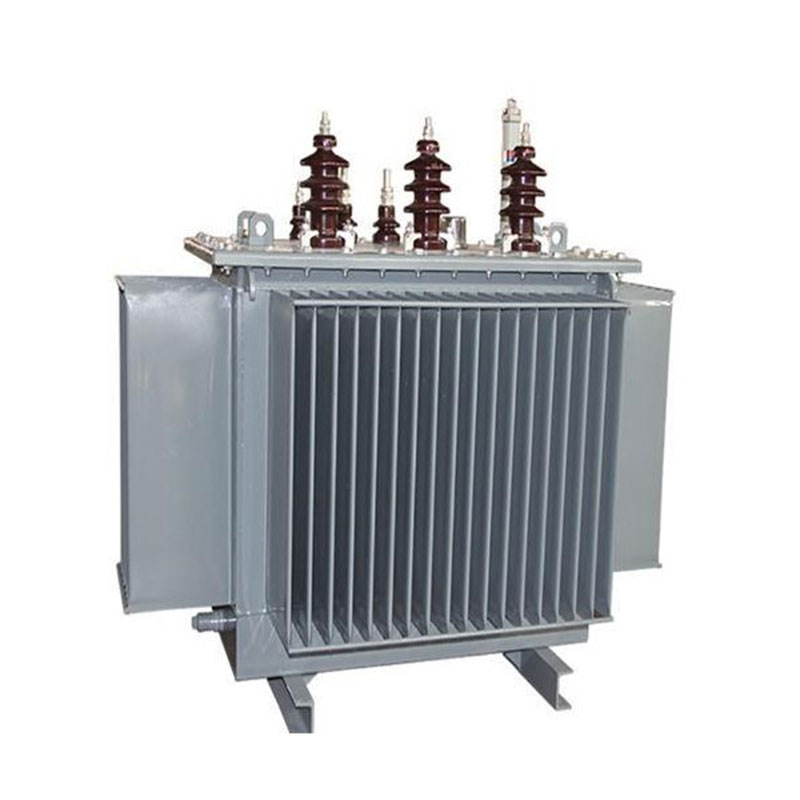

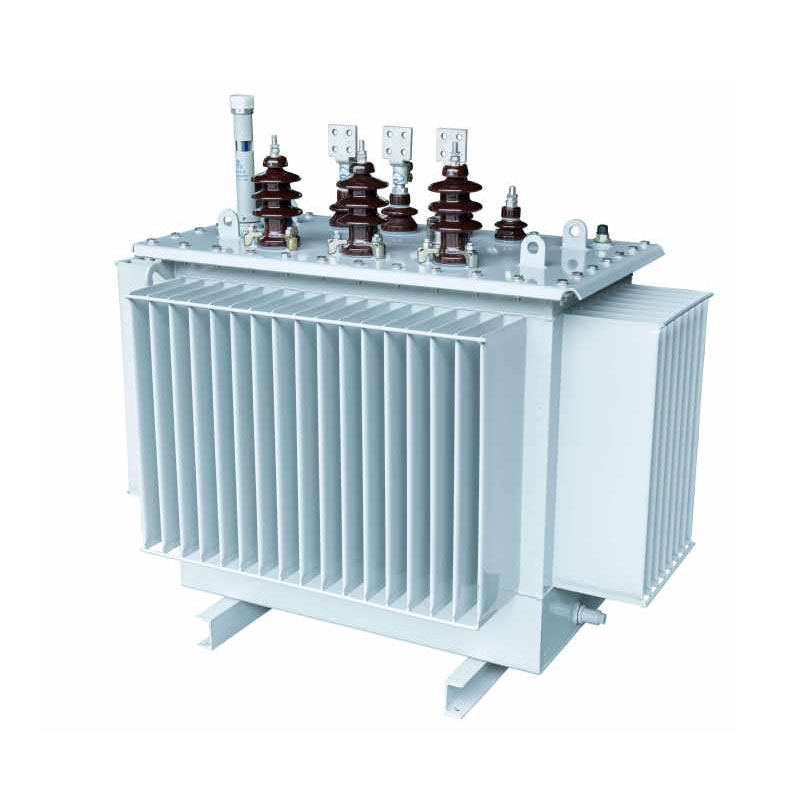

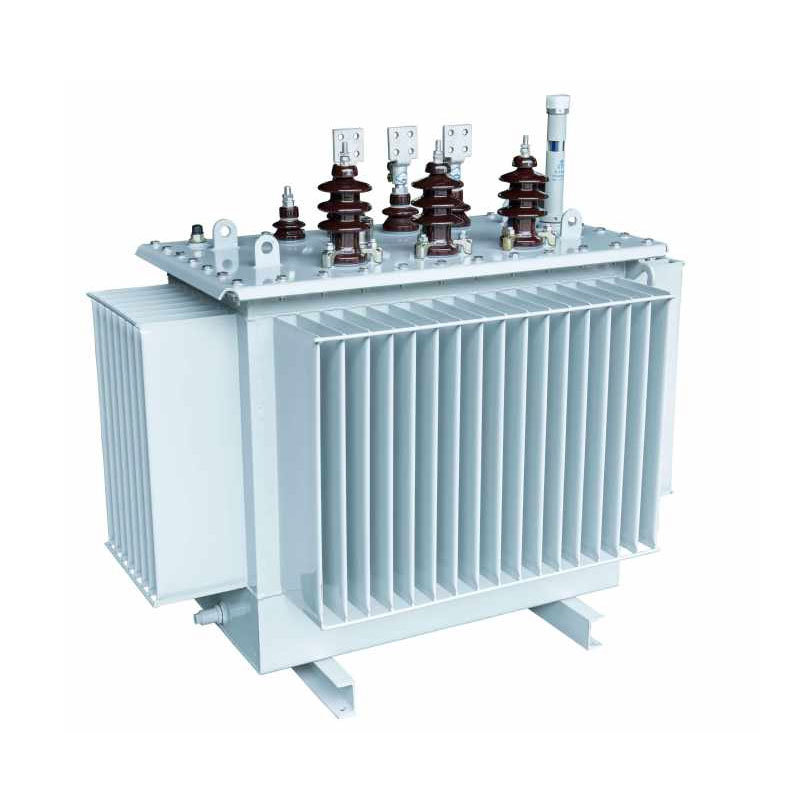

4000KVA三相油入変圧器

薄根 4000kVA 三相油入変圧器は、10kV、20kV、および 3 つの主流電圧レベルをカバーします。 36kV、アップグレードされた高効率、省エネ配電変圧器を表します。伝統的なものからの脱却 積層積層コア構造を採用し、正三角形3D巻線コアレイアウトを採用。この設計により、 円に近いコアコラム断面、タイトな巻線フィット、ギャップレス磁気回路を基本的に採用 三相不均衡、高い動作損失、 過度の騒音。

標準化された生産ラインと厳格な品質管理システムに支えられた製品は、強力な環境性能を提供します。 適応性と高い動作安定性。複雑なシステムの長期にわたる信頼性の高い電源需要を満たします。 送電網のアップグレード、工業生産、プレハブ変電所の統合などのシナリオを実現しながら、 優れた省エネ効果と経済性を実現します。

主要な構造的特徴と製品の利点

1. 最適化されたコア構造: 超低損失と静かな動作

コアはドイツのゲオルグ材を輸入して加工された高純度方向性珪素鋼板で作られています。 横断的な機器。精密な45°接合プロセスと多段円形断面を採用しています。 積層構造により、磁気漏れとヒステリシス損失を効果的に低減します。正等辺 三角形のレイアウトにより、3 相すべての磁路が均等になり、最小化されます。完全に 磁気回路のエアギャップを排除する設計により、無負荷損失と動作ノイズが大幅に低減されます。 第三高調波の発生を抑え、正確な三相パワーバランスを実現します。

2. 耐短絡性、耐衝撃性に優れた強化コイル設計

高圧コイルは円筒巻線設計を採用しており、低圧コイルは両方の円筒巻線をサポートしています。 そして箔巻き工程。最適化されたコイル構造により合理的な磁気回路分布が確保され、 短絡衝撃や過負荷に対する変圧器の耐性を大幅に強化し、効果的に 系統変動によるコイルの変形や機器の故障を防ぎます。同心巻き構造 全体的な構造の安定性が向上し、長期の負荷条件下でも安全で安定した動作が保証されます。

3. 過酷な条件下でも長寿命を実現する耐食性波形タンク

タンクは、Georg の特殊な波形タンク製造を使用して、高精度の冷間圧延鋼から製造されています。 ライン。表面は石油化学グレードの特殊な防食仕上げでコーティングされており、油や汚れに耐性があります。 化学腐食に強く、さまざまな過酷な産業用動作環境に適しています。統合された 波形構造は効率的な熱放散を提供し、熱膨張と熱膨張に自動的に対応します。 変圧器油の収縮。さらに、空気から隔離された内部設計により、劣化を効果的に遅らせます。 絶縁油を使用することで、機器の全体的な耐用年数が大幅に延長されます。

4. 高い動作安全率を確保するA種絶縁構造

4000kVA三相油入変圧器は全面にA種絶縁構造を採用しています。ハイと 低圧コイルを同心円状に配置し、コイル間ギャップはボール紙スリーブとボール紙を組み合わせた設計を採用 オイルギャップを小さくして内部断熱と放熱システムを最適化します。これにより、効果的に 機器の絶縁強度を高め、絶縁破壊事故を排除し、継続的で安全な動作を保証します。 定格負荷および中程度の過負荷条件下で。

製品タイプ

省エネ、炭素削減、経済効果

薄根4000kVA三相油入変圧器は優れた省エネ性能を誇ります。年間稼働率 コストと炭素排出量は、標準的な業界公式を使用して正確に計算でき、データサポートを提供します。 プロジェクトのエネルギー評価とコストの予算編成:

1. 年間電気代の計算式: 年間電気代 (CNY/年) = [無負荷損失 (kW) + 負荷損失 (kW) × (平均) 負荷率)²] × 365 日 × 24 時間 × 電気料金
2. 年間二酸化炭素排出量の計算式：年間二酸化炭素排出量＝［無負荷損失（kW）＋負荷損失（kW）×（平均負荷率）²］× 365日×24時間×炭素排出係数(kg-CO₂/kWh)

同容量の従来の変圧器と比較して、この製品は無負荷損失および負荷損失が低いことが特徴です。で 工業生産や都市部の電力網など、長期の連続運用が必要なシナリオでも効果的に利用できます。 電気料金を削減し、二酸化炭素排出量を削減します。グリッドの省エネ基準とグリーンに完全に準拠しています。 工業生産要件に適合し、優れた経済的および環境的利点をもたらします。

技術的パラメータ

10kV S11シリーズ三相油入配電変圧器

注: 定格容量が 500 kVA 以下の変圧器の場合、表のランプより上の負荷損失は に該当する Dyn11 接続グループ、およびランプより下の負荷損失は Yyn0 接続グループに適用されます。

10kV S13シリーズ三相浸漬配電変圧器

10kV S14シリーズ三相油入配電変圧器

プロジェクトリファレンス

キャススペースロケット打ち上げプロジェクト

試験報告書

エンジニアリング実践事例

事例1：繊維工業団地向け配電事業

山東省の大手繊維グループは生産ラインを一年中継続的に稼働させており、非常に高い要求を満たしています。 電源の安定性。このプロジェクトでは、薄根 4000kVA 10kV 油入変圧器を複数台活用して、 パークのコア配電。試運転以来、装置は低騒音でスムーズに動作しています。 エネルギー消費。三相電圧の不安定性やエネルギー消費量の多さなど、以前の問題を解決しました。 変圧器の老朽化に伴う電力の削減により、企業の年間電力量と O&M が効果的に削減されます。 繊維生産ラインへの安定した電力供給を確保しながら、コストを削減します。

事例2：都市型プレハブ変電所への支援事業

中国南部の沿岸都市における電力網更新プロジェクト向け、薄根 4000kVA 20kV 油入変圧器 プレハブ変電所を装備するために選択されました。コンパクトな構造で環境に強い 適応性が高く、この製品はコンパクトな都市部のレイアウトに完全に適合し、複雑な屋外での操作にも耐えます。 条件。この装置は 2 年以上にわたって高調波干渉もなく、安定した状態で安全に動作しています。 電圧出力により、都市部の商業地域および住宅地域の電源品質が大幅に向上します。 都市の送電網アップグレードの効率的な実施を促進します。

よくある質問

Q1: 薄根 4000kVA 油入変圧器はどのような電圧定格と適用シナリオをサポートしていますか?

この製品は、標準的な民生用および産業用をカバーする 3 つの主流電圧定格 (10kV、20kV、および 36kV) をサポートしています。 配電シナリオ。特に都市部や地方部の送電網のアップグレードや電力供給に最適です。 工業および鉱業企業。モジュール式変電所やプレハブコンテナ化された変電所とシームレスに統合されます。 変電所に使用され、アプリケーション全体で優れた汎用性を示します。

Q2: 従来の変圧器と比較したこの製品の主な省エネ上の利点は何ですか?

この製品は、3D 正三角形巻きコア構造を特徴としています。磁気回路はギャップレスで、 三相磁路は最短かつ等しい長さであるため、無負荷と磁力が大幅に減少します。 漏れ損失。精密なケイ素鋼板の切断と最適化されたコイル構造の組み合わせにより、 動作エネルギー消費と騒音。長期稼働により電気代を大幅に削減し、 炭素排出量を削減し、グリーン エネルギー効率に関する州グリッド基準に完全に準拠しています。

Q3: 4000kVA 三相油入変圧器の環境適応性や性能はどうですか？ 耐用年数?

この装置はクラス A 絶縁と工業グレードの防食コーティングを採用しており、耐油性を備えています。 汚染、化学的腐食、温度変動に耐え、さまざまな過酷な運用に適しています。 条件。波形オイルタンクはユニットを空気から隔離し、絶縁油の劣化を効果的に遅らせ、 オイル交換やメンテナンスの頻度を減らします。標準的な動作条件下では、変圧器は次のような機能を提供します。 長い耐用年数と低いメンテナンスコストにより、産業などのさまざまな環境で安定したパフォーマンスを保証します。 生産施設と屋外電力網。
