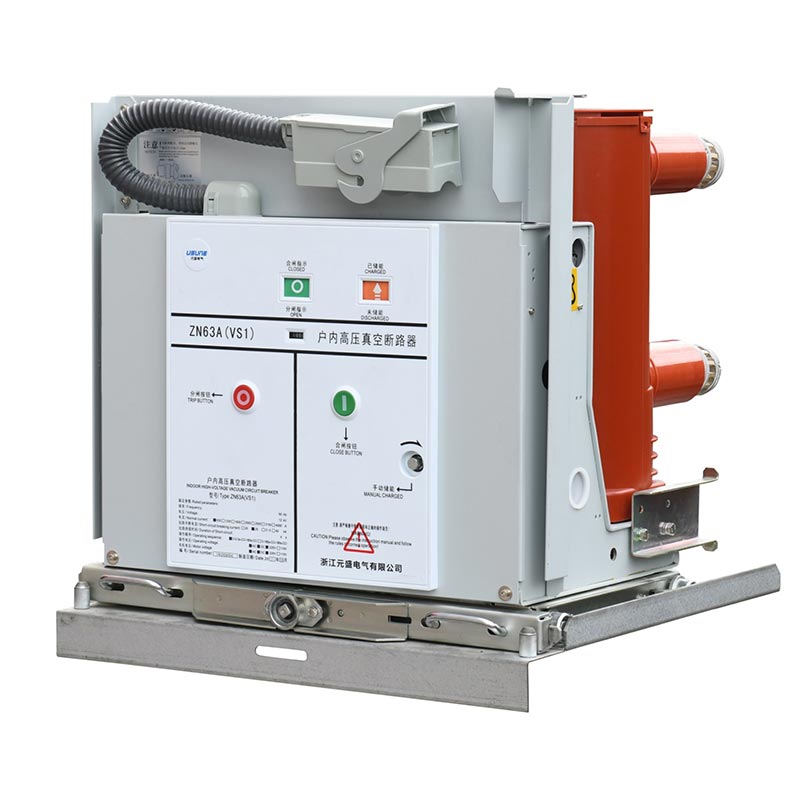

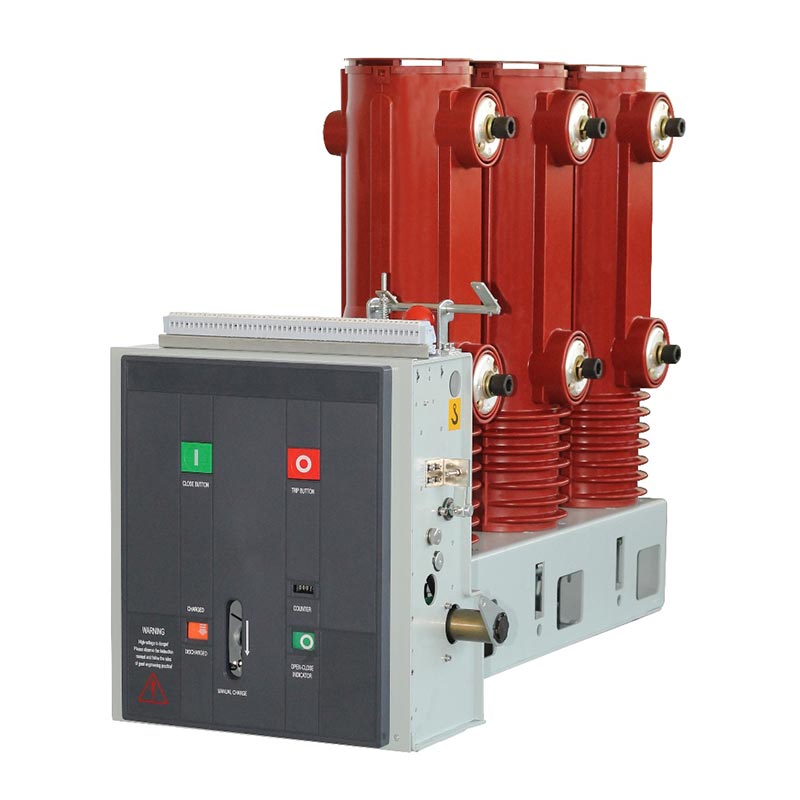

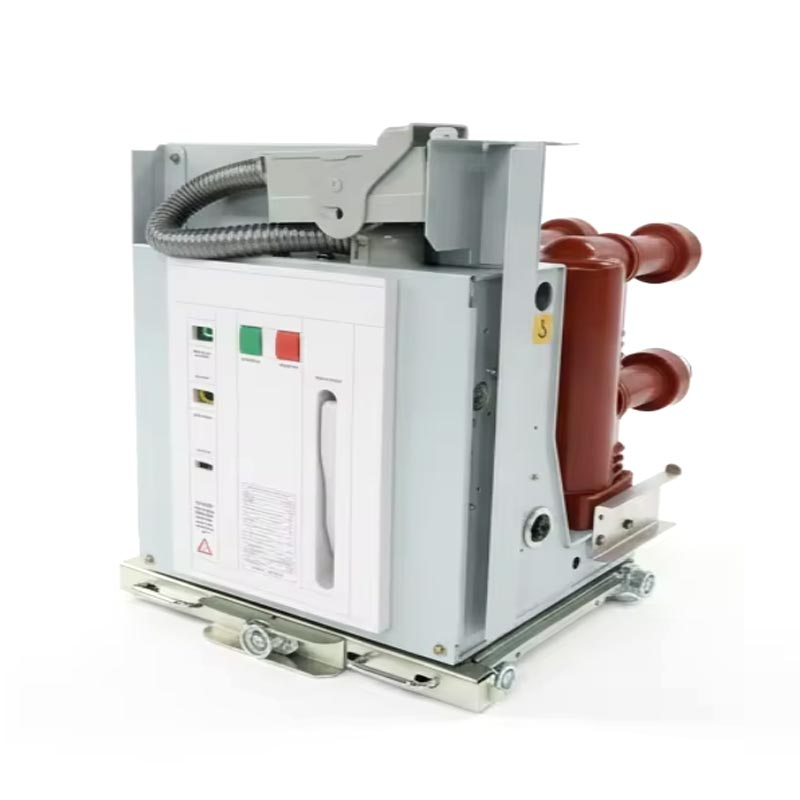

横型真空遮断器

薄根横形真空遮断器は屋内設置型の高圧開閉装置で、大きく2つに分かれています。 シリーズ：VS1(ZN63)-12、VS1-24。主に 12KV、24KV、および 36KV の三相電力システムで使用され、 電力網機器および産業および鉱山企業の電力システムに対する保護および制御の責任。 高度な真空消弧技術を利用し、速い消弧速度、小型、長寿命を特徴としています。 寿命が長く、メンテナンスコストも低いため、現代の電力伝送や送電には欠かせない中核機器となっています。 流通システム。

主な利点:

1.送電および配電における長年の応用経験、産業および鉱業で広く使用されています 企業、発電所、都市および地方の送電網に導入され、その安定性が広くユーザーに認知されています。 パフォーマンスと信頼性の高い動作。

2. うすねの専門研究開発チームによって独自に開発され、 回路ブレーカー本体を備えたスプリング操作機構により、全体の構造が最適化されています。真空遮断器 APG加工エポキシ樹脂絶縁筒を採用し、沿面性能と環境性能に優れています。 適応力。

3. GB/T1984-2014「高電圧サーキットブレーカー」、JB3855-1996「3.6~40.5KV 屋内高電圧」に厳密に準拠 真空遮断器」、DL/T403-2000「12~40.5KV 真空遮断器の注文技術条件」、および IEC62271-100:2008 国際規格に準拠しており、複数の信頼できるテストと認証に合格しています。

4. ウスネは中国の高圧電気機器の専門メーカーとして、標準化された 生産工場では、各サーキットブレーカーは工場から出荷される前に厳格なテストを受けます。信頼できるものとして サプライヤーとして、包括的なアフターサービスと技術サポートを提供し、ユーザーの不安を解消します。

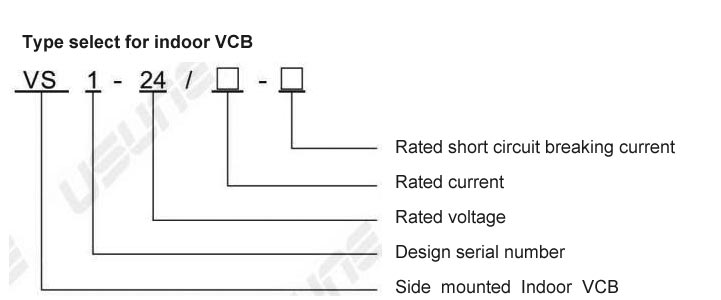

製品仕様と技術パラメータ

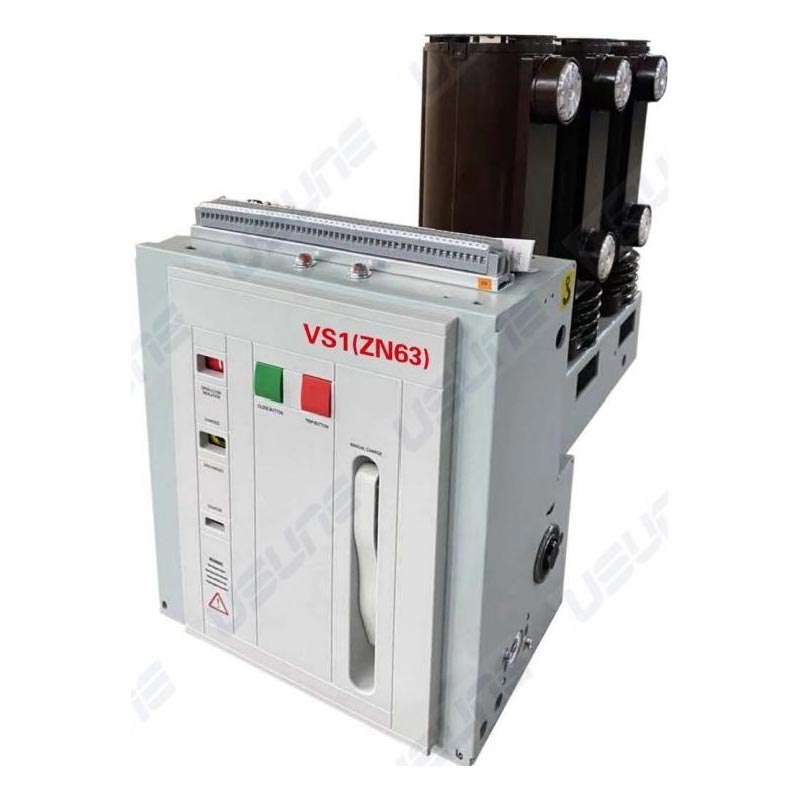

ウスネ横形真空遮断器は充実した仕様と安定した性能を提供します。メイン 技術パラメータ (VS1(ZN63)-24 シリーズを主な参考値とする) を以下の表に示します。

構造と機能

1. 全体構成

操作機構と消弧室を一体構造とし、主軸を 導体回路は三相床置型です。真空消弧室は縦方向に配置されています。 APG加工されたエポキシ樹脂の管状絶縁シリンダー内に設置され、優れた沿面性能を発揮します。 消弧室表面への塵の蓄積を減らし、外部要因の影響を回避します。 湿気の多い環境や汚染のひどい環境でも優れた断熱性を確保します。 VS1-12シリーズは固定設置型です。 タイプ、固定開閉装置に適しており、単独で使用することも、リングネットワーク電源に適用することもできる、ボックスタイプ 変圧器、その他のシステム。

2. 作動機構

横型真空遮断器は平面ばねによる機構を採用しており、手動・手動の両方に対応しています。 電気エネルギーの貯蔵。作動モーターは消弧室のフロントキャビネット内に収納されており、 5 つの組み立てスペースに分かれており、それぞれにエネルギー貯蔵、伝達、トリップ、バッファーのコンポーネントが収納されています。 消弧室と操作機構の一体設計により高度なマッチングを実現 動作性能と消弧室の開閉要件との間のバランスを保ち、 中間ステップ、エネルギー消費と騒音の低減、サーキットブレーカーの動作の改善 信頼性。

アプリケーション環境

横型真空遮断器は屋内環境に適しており、以下の条件を満たす必要があります。 要件: 周囲温度 -15℃ ～ +40℃。日平均相対湿度 ≤95%、月平均 ≤90%。高度 ≤1000m;震度8度以下。著しい粉塵、腐食性ガス、その他の汚染がないこと。注: これらの要件を超えるアプリケーションについては、事前に相談の上、カスタマイズする必要があります。 メーカー。

設置と試運転

横型真空遮断器は、工場から出荷される前に厳格なテストを受けます。通電する前に、 一次回路では、次の準備を行う必要があります。

1. 機器に損傷がないか確認します。破損した場合は使用を中止してください。
2. 絶縁表面の汚れを取り除きます。
3. Manually operate the energy storage and opening/closing functions, observing that the status is normal.
4. 動作電源で動作させ、正常であることを確認します。
5. 手押し車式サーキットブレーカーを仕様に従って進退させ、位置が正しいことを確認します。 インジケーターが正しい位置に到達すると正常になります。

注: 開閉連動装置を使用する場合は、閉じる前に電源を接続してロックを解除する必要があります。

実用化事例

ケーススタディ: 中国の大規模な鉱業企業でのアプリケーション

中国の大手鉄鋼企業は、機器の稼働に高い要件を伴う複雑な電力システムを持っています。 周波数と短絡電流の制御。複数のサプライヤーを比較した結果、ウスネ VS1(ZN63)-24 シリーズ 配電システムのコア保護装置としてサーキットブレーカーが選択されました。それ以来 2024 年の試運転以来、システムは 12 か月以上故障することなく安定して動作しており、正常に処理されています。 3 つの短絡障害を発生させ、効果的に機器を保護し、停電による損失を防ぎます。同社は非常に 製品の性能と、メーカーが提供する設置および試運転サービスを認識します。

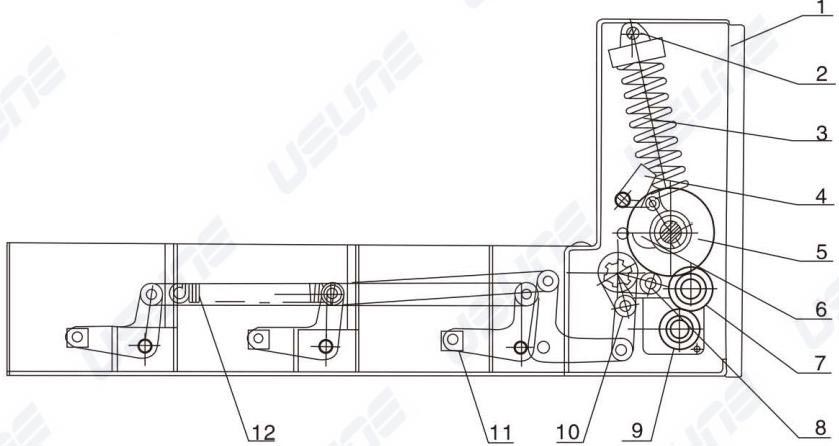

1.Switch box
2.ラッシュボルト
3.クローズスプリング
4.締め金具
5.内部電気配線原理
6.カム機構・機構の動作
7.歯車伝達機構
8.入力接続レバー
9.充電モーター
10.フォーレバ伝達機構
11.送信ブロック
12.トリップ機構

サプライヤーとメーカーの取り組み: ウスネは、高電圧電気機器の専門メーカーとして、 中国には標準化された工場と専門的な研究開発、生産、アフターセールスチームがあります。信頼できるものとして サプライヤー、私たちは「品質第一、顧客第一」の原則を遵守し、すべての側面を厳密に管理します。 製品が規格とユーザーのニーズを満たしていることを確認するための生産。私たちは包括的なアフターサービスを提供します。 オンサイト設置ガイダンス、試運転、メンテナンス、技術トレーニングを提供し、継続的な革新と 製品を最適化して送配電業界の発展をサポートします。
