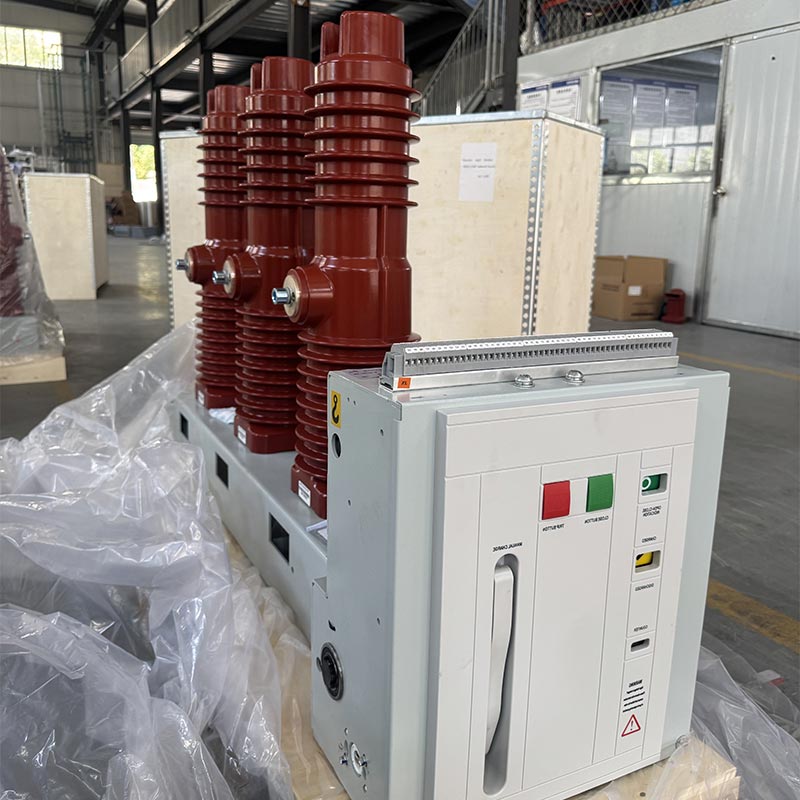

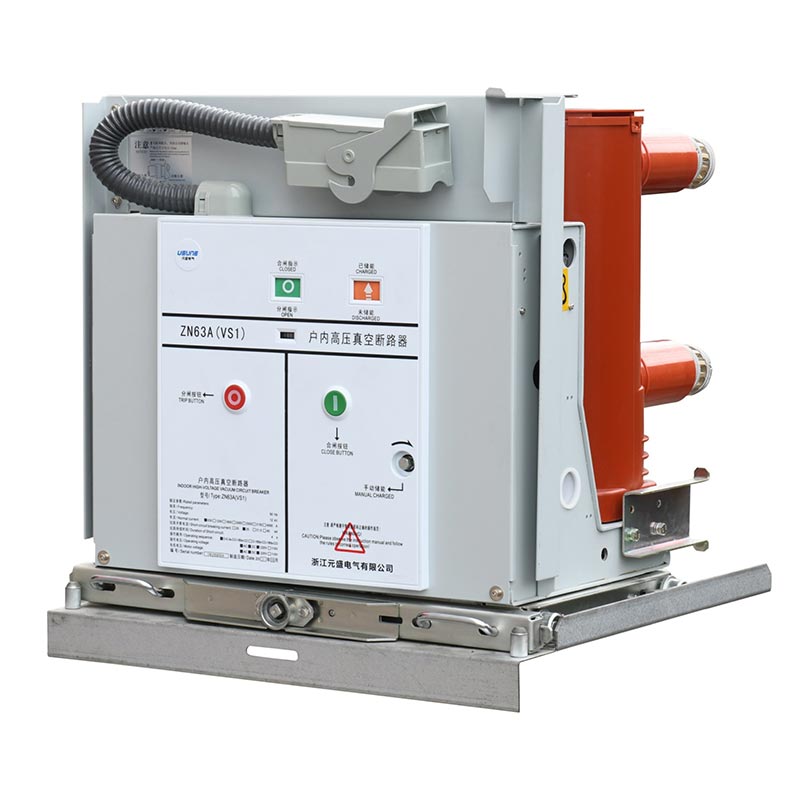

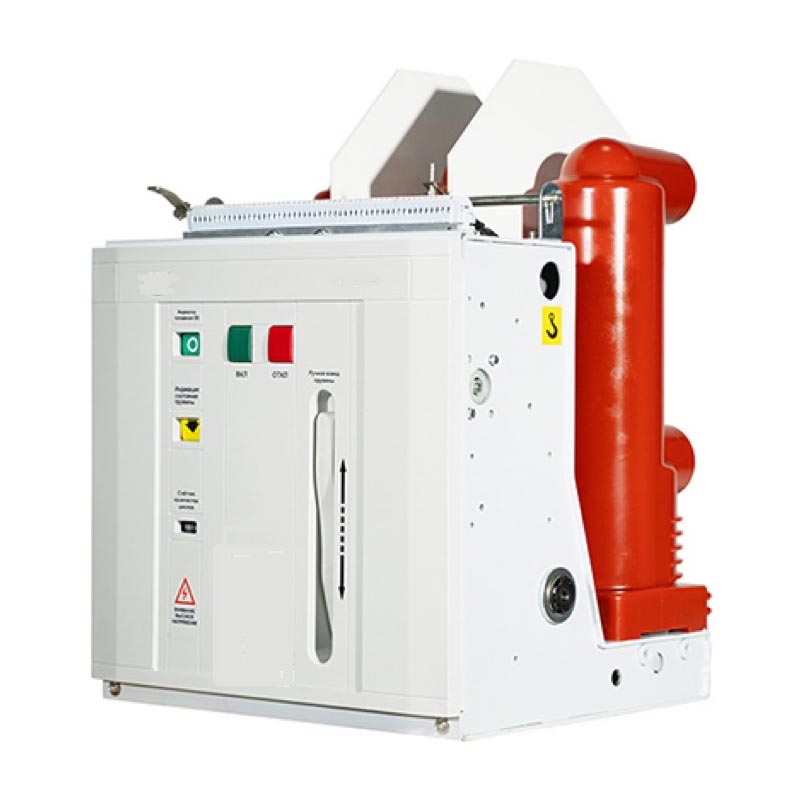

屋内高圧真空遮断器

Usune VS1(ZN63)-12 シリーズ屋内高圧真空サーキットブレーカーは、電気保護および制御の中核です 12kV 電力システム用のデバイス。バネ作動機構と遮断器本体の一体設計 中間伝送リンクを削減し、エネルギー消費とノイズを低減し、製品の動作を改善します。 信頼性。主回路に一体固めの極を採用し、遮断器の小型化を実現し、 環境適応性と耐用年数が向上し、ほとんどのシナリオでメンテナンスフリーの運用が可能になります。

製品の利点

1.高い信頼性

真空遮断器はエポキシ樹脂APG製の筒状絶縁筒内に縦方向に設置されており、 優れた沿面抵抗を実現し、粉塵の蓄積や外部干渉を効果的に防ぎます。それ 湿気の多い環境や汚染の激しい環境でも安定して動作します。

2.柔軟な構成

固定設置ユニットとして設計することも、専用のアクチュエータを装備して引き出しユニットを形成することもできます。それ KYN28A-12（GZS）タイプのセンターマウントドロワータイプスイッチギヤと完全に一致します。固定タイプでもご使用いただけます。 XGNシリーズ固定開閉装置。

3.頻繁な稼働にも対応

真空遮断の独自の利点を活用し、特に必要なシナリオに適しています。 定格動作電流で頻繁に動作し、短絡電流が繰り返し遮断されるため、強力な特性を提供します。 実用性。

4.規格への適合

GB/T1984-2014「高電圧サーキットブレーカー」、JB3855-1996「3.6~40.5kV 屋内高電圧」に厳密に準拠 真空遮断器」、DL/T403-2000「12～40.5kV 真空遮断器の注文技術条件」、および IEC62271-100:2008 規格に準拠し、信頼できる品質保証を保証します。

技術的パラメータ

構造と機能

1.全体構成

ウスネ VS1(ZN63)-12 屋内高圧真空遮断器は操作部と一体構造を採用しています。 機構と消弧室を前後に配置。主導電回路は三相です。 床置き構造。この独自の設計により、消弧室への粉塵の蓄積が大幅に減少します。 表面を保護し、真空消弧室が外部要因による影響を受けるのを防ぎます。湿気の多い場所でも、 ひどく汚染された環境でも優れた耐電圧と高抵抗を維持し、同様の製品を上回ります。 製品。

2.操作機構の構造

操作機構は、手動と電気の両方のエネルギー貯蔵機能を備えた平面バネ操作機構です。 機能。作動モーターは、消弧室の前のキャビネット内にあります。キャビネットは、 4 つの中間パーティションによって 5 つの組立スペースに分割され、それぞれにエネルギー貯蔵、トランスミッション、 作動機構のトリップおよびバッファコンポーネント。消弧室の統合設計 操作機構の性能と操作機構の高度な一致を保証します。 消弧室の開閉要件を緩和し、冗長コンポーネントを削減し、エネルギーを削減します。 消費電力と騒音を低減し、サーキットブレーカーの動作信頼性を向上させます。

動作環境

1. 周囲温度：最高+40℃、最低-15℃
2. 周囲湿度: 日平均相対湿度 ≤95%。月平均相対湿度 ≤90%;日平均 水蒸気圧 ≤22×10-3MPa;月平均水蒸気圧 ≤1.8×10-3MPa
3. 標高：1000m以下
4. 震度：8度以下
5. 雰囲気環境：著しい粉塵、煙、腐食性または可燃性のガス、蒸気、塩水噴霧がないこと 周囲の大気汚染。

注: 上記の通常の使用環境条件を超える場合は、メーカーにご相談ください。 実際の作業条件に応じて製品をカスタマイズしてください。

設置と試運転

1. 輸送中および保管中にサーキットブレーカーに損傷がないか確認してください。損傷がある場合は使用を中止してください 販売後のサポートについては、直ちに当社のサプライヤーにお問い合わせください。
2. 汚れ（特に絶縁表面）を取り除きます。輸送中や保管中に発生した汚れは影響を与える可能性があります 製品の絶縁性能が低下し、安全上の問題を引き起こす可能性さえあります。
3. 規制に従ってサーキットブレーカーを手動で操作し、エネルギーを蓄え、閉じたり開いたりします。 エネルギー貯蔵状態と開閉位置インジケーターは正常です。
4. 動作電源を使用して回路ブレーカーを操作してエネルギーを蓄え、閉じたり開いたりして、 エネルギー貯蔵状態と開閉位置インジケーターは正常です。
5. 手押し車式遮断器の操作：押しハンドルを押し穴に差し込み、時計回りに回してください。 前進、反時計回りで後退、合計前進ストロークは 300±3mm。開いた位置ではスムーズに 「カチッ」という音が聞こえるまでハンドルを中速で 30 回回し、作業位置またはテスト位置に移動します。 正しい位置にあることを示します (プッシュ機構の損傷を避けるため、過度の力を加えないでください)。 同時に、対応する位置インジケーター回路が接続されます。

注：投入連動装置を選択した場合は、連動回路電源を接続する必要があります。 回路を閉じる前にロックを解除してください。

実際の応用例

事例紹介：都市型商業施設配電事業

核となるビジネス街にある15万㎡の複合商業施設（ショッピングモール、オフィスビル、ホテルが一体となった） 中国杭州市では、安定した性能と頻繁な使用に適応できる高電圧サーキットブレーカーが必要でした。 動作を保証し、電源全体の連続性を保証する高い安全性を備えています。さまざまなオプションを比較した結果、 顧客はウスネ VS1-12/630-25 手押し車式屋内高圧真空遮断器を選択し、20 台を導入しました 複合施設の高電圧および低電圧配電システムの短絡保護と負荷制御を処理します。 試運転以来、故障もなく安定して動作しており、故障切り分け時間は 0.3 秒に短縮されています。 電気機器の正常な動作を効果的に確保し、クライアントから高い評価を得ています。

よくある質問

Q1:屋内高圧真空遮断器を常用範囲外の環境で使用した場合はどうなりますか?

A1: 実際の使用環境が通常の条件を超える場合（標高1000m以上、周囲温度など） -15℃以下、+40℃以上など）の場合は、事前にメーカーにご相談いただく必要があります。私たちの工場は、 断熱性能の強化や最適化など、実際の環境パラメータに基づいて製品をカスタマイズする 密閉構造により、ターゲット環境での安定した動作を保証します。

Q2: ウスネ VS1-12 シリーズサーキットブレーカの寿命を延ばすためのメンテナンス方法を教えてください。

A2:一体固化ポール・一体構造を採用し、メンテナンスフリーを実現しています。 通常の使用下では。サーキットブレーカーの表面の清浄度 (特に絶縁体) を定期的にチェックするのみ 表面）、ゴミや汚れの除去、開閉位置インジケータとエネルギー貯蔵状態の観察 が必要です。異常が認められた場合は、直ちに使用を中止し、販売元にご連絡ください。 さらなる損傷を防ぐための専門的なアフターメンテナンス。

Q3: Usune VS1-12 シリーズサーキットブレーカは、他のブランドの開閉装置と互換性がありますか?

A3: はい。この製品は国内および国際規格に従って設計されており、以下の製品と完全に互換性があります。 KYN28A-12（GZS）形センターマウント引出し形開閉器とXGNシリーズ固定開閉器です。さらに、私たちの メーカーは、スイッチギヤの特定のモデルに応じて製品の寸法とインターフェイスを調整できます。 お客様が互換性を確保することを保証します。購入する前に、スイッチギアのパラメータを当社のサプライヤーに提供してください。 プロのマッチングアドバイス。
