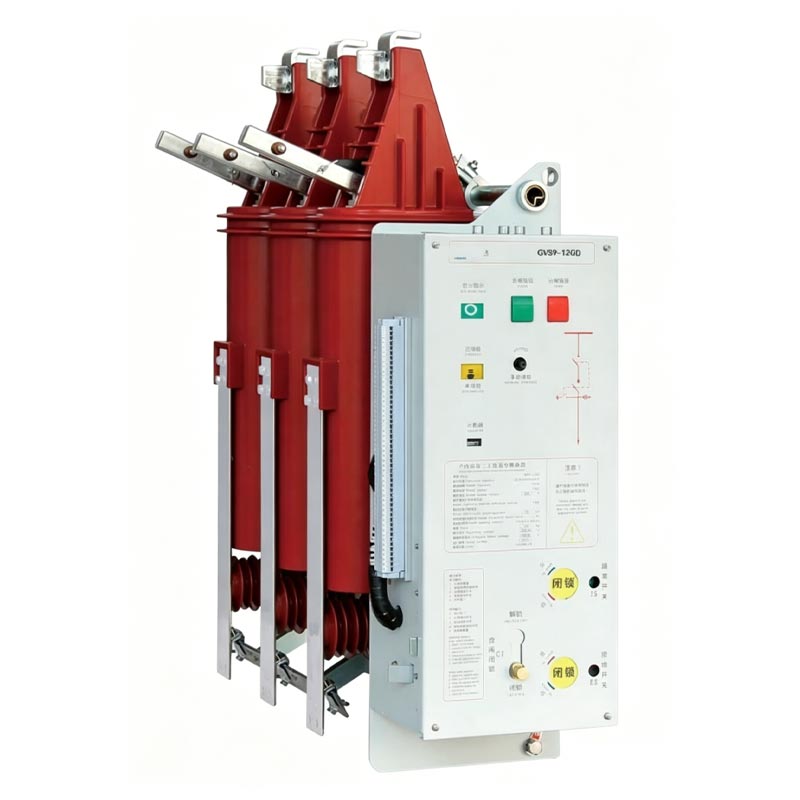

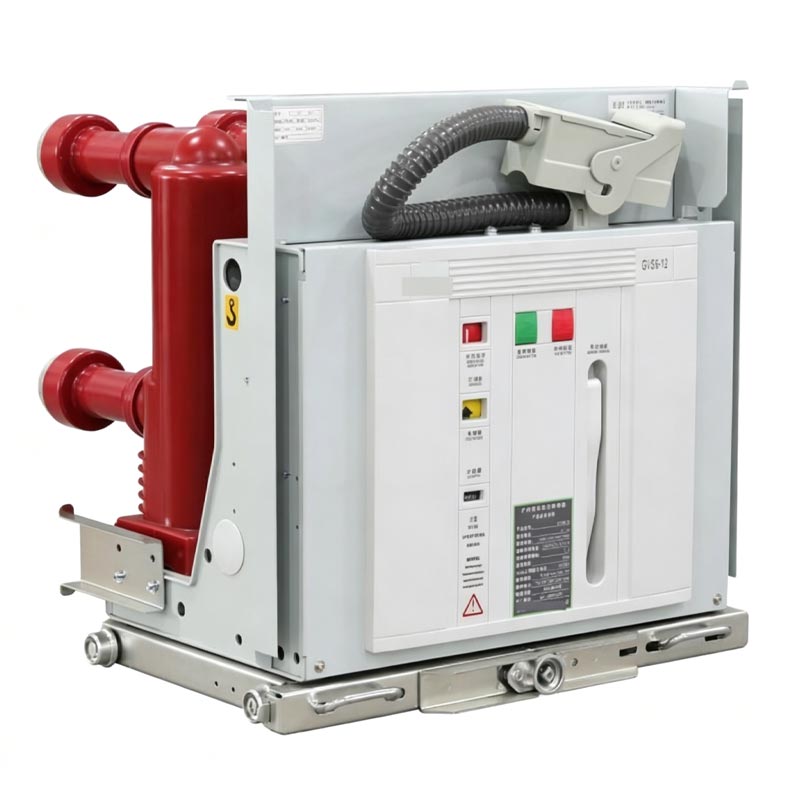

HV 屋内真空遮断器

HV 屋内真空サーキットブレーカーは、屋内高電圧 3 ポジション真空サーキットブレーカーであり、次のように位置付けられています。 「安全、信頼性が高く、効率的で、メンテナンスフリーで、あらゆるシナリオに適応可能です。」 3.6-12kVの電力に適しています 従来のサーキットブレーカーの問題点に対処し、電力の中核保護ユニットとして機能するシステム グリッドと産業機器。

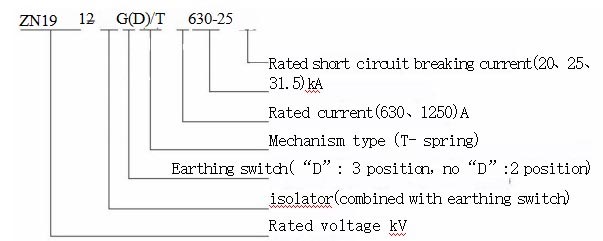

アイテムコードとその意味

注：接地スイッチなしの場合、接地操作軸が連動軸となり、外形寸法図となります。 変わらないまま。

主な利点

1. 優れた電気機械性能と長寿命

安定した機械構造と優れた電気的性能。機械的寿命は3000サイクルに達します。 切断スイッチの場合は 10000 サイクル、接地スイッチの場合は 3000 サイクルです。主回路 ソリッドステート埋め込みポールを使用し、環境適応性と絶縁信頼性を向上させ、 メンテナンスフリーの運用とメンテナンスコストの削減。

2. モジュール設計と便利な操作性

モジュラーフレームは複数のコアコンポーネントを統合し、小型化された設計を実現します。操作機構は、 独立して交換およびメンテナンスが可能で、手動操作、AC/DC エネルギー貯蔵、およびリモート制御をサポートします。 さまざまな運用ニーズに適応し、効率を向上させます。

3. 誤操作を防ぐ多重保護機能

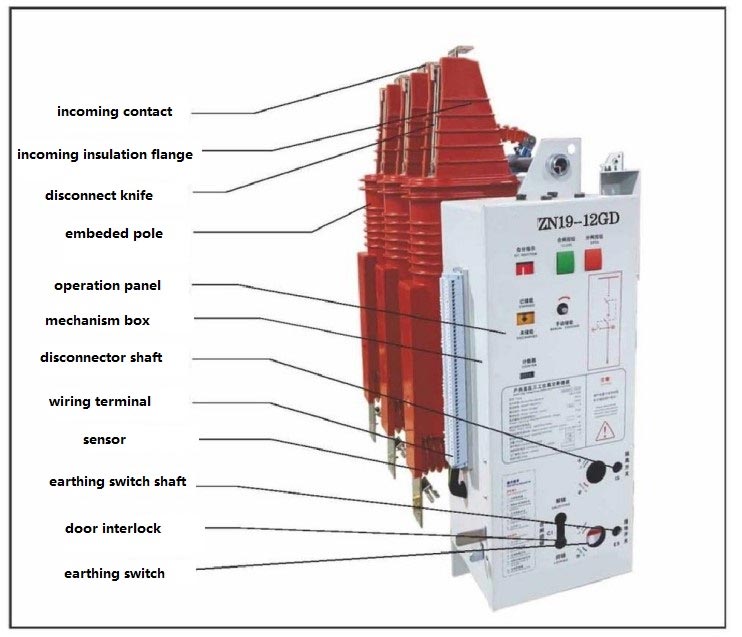

HV 屋内真空遮断器には、包括的な電気機械インターロック装置が装備されています。の 断路器にはトリップ後に目に見える破損があり、キャビネットのドアは接地スイッチと連動しており、 発信回線には非接触活線インジケータセンサーが装備されており、運用と運用を包括的に保証します。 機器の安全性。

4. 多彩な用途

さまざまなタイプのキャビネットに適応し、正方向および逆方向の両方に取り付けることができます。さまざまな用途に適しています 負荷に特に適しており、頻繁な動作や複数の短絡電流が発生するシナリオに最適です。 さまざまな配電ニーズに対応します。

コア技術パラメータ

実際の応用例

中国東部の中堅鉱業企業の事例研究により、製品の実用性が実証されています。 値: 企業の 10kV 配電システムは当初、従来の石油サーキット ブレーカーを使用していましたが、 高い損失、複雑なメンテナンス、高い故障率 (8%) が原因です。故障した回路をHVに置き換えた後 2023 年に屋内真空遮断器、メンテナンスフリーの運用を実現し、年間メンテナンス費用を 30,000 人民元節約 コストを削減し、エネルギー消費を 68% 削減し、故障率を 1% 未満に下げ、18 年間の安定した稼働を保証します。 失敗のない数か月。 「コスト削減・効率化・効率化」という製品価値を最大限に発揮します。 安全」をテーマに、サプライヤーとしての薄根のプロフェッショナルな能力を紹介します。

製品の使用方法とメンテナンス手順

1. 適用される動作条件

HV屋内真空遮断器は、標高≤1000m、震度≤8の屋内環境に適しています。 度、爆発的な腐食や激しい振動がないこと、日平均湿度 <95%、月平均湿度 湿度 <90%。標高 1000 メートルを超える場合は、選択時に専門的な計算が必要です。

2. 操作手順

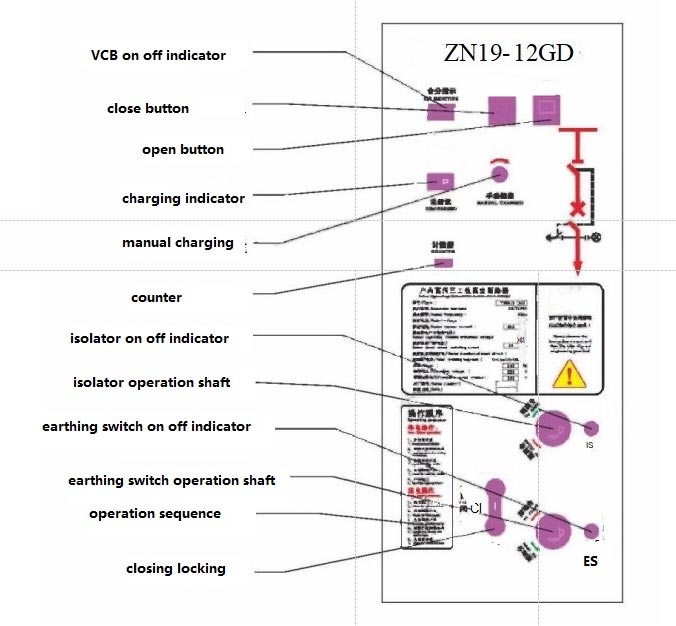

手動操作と電動操作をサポート: 手動操作にはエネルギー用の専用のエネルギー貯蔵ハンドルが必要です サーキットブレーカーを開閉する前に保管してください。電気操作には二次電源への接続が必要です 供給、エネルギー貯蔵、制御ボタンによる操作。遮断スイッチは時計回りに開き、閉じます 反時計回り。キャビネットの扉とアーススイッチは安全のため連動しています。

3. メンテナンス要件

ユニット全体はメンテナンス不要です。真空遮断器は、外部に損傷がある場合にのみ検査してください。 疑われている。作動機構は定期点検が必要で、5年使用後は外装の清掃が必要です。 運用中またはメンテナンス後。メンテナンスは資格のある担当者が行う必要があります。補助電源 最初に切断する必要があります。

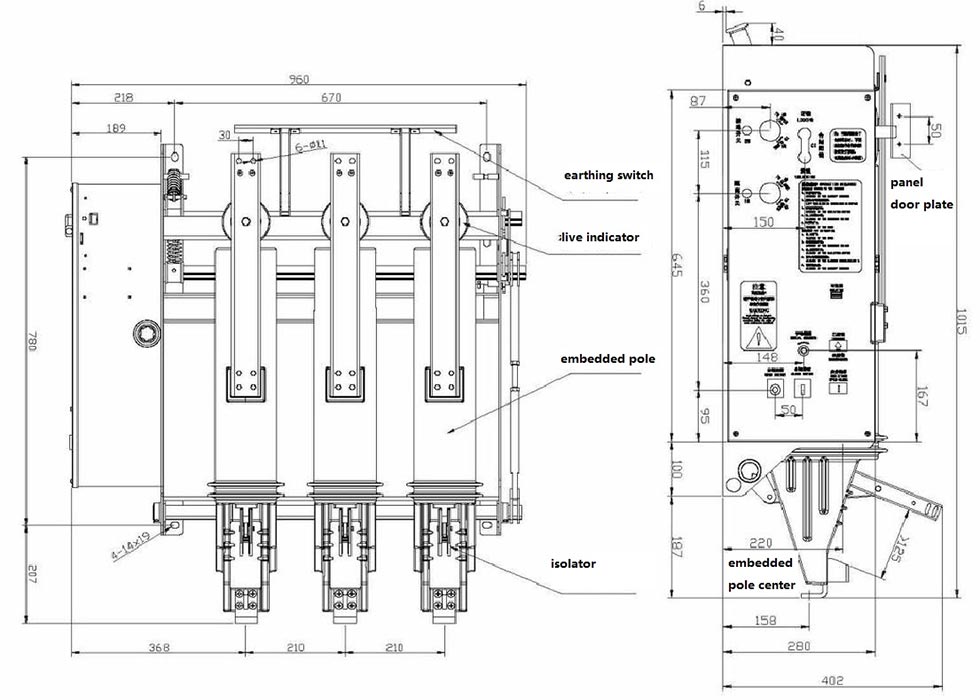

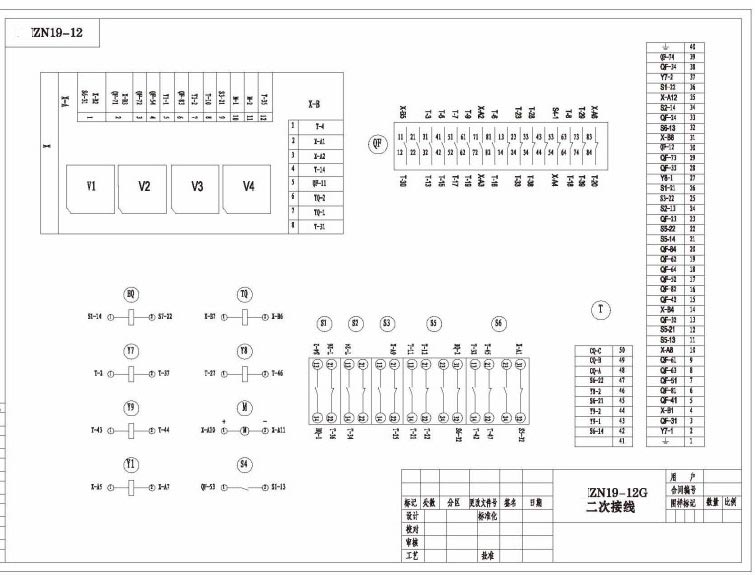

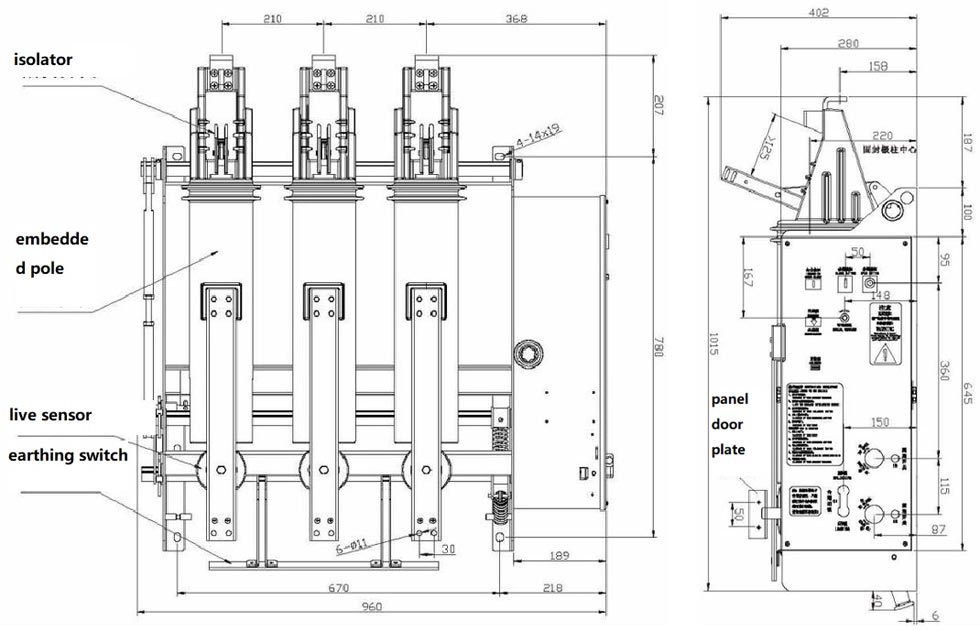

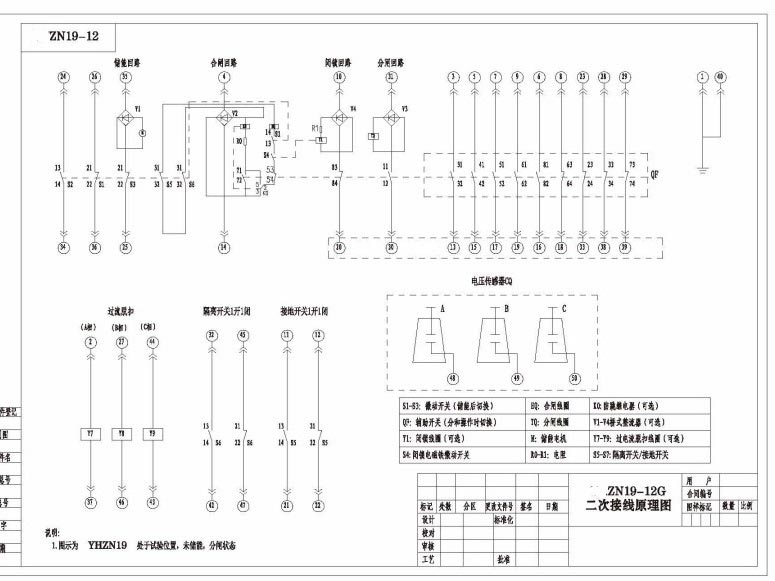

外形寸法と配線図

ZN19-12GD/(1250)-(31.5)反転取付

ZN19-12GD/(1250)-(31.5)ノーマル装着

ブランド保証とパートナーシップの利点

ウスネは専門メーカーとして近代的な工場を保有しています。当社の HV 屋内真空遮断器は、 工場出荷前に厳格な性能テストと機械的ならしテストを実施。梱包と輸送は、 機器が良好な状態で届くように標準化されています。ウスネは中国国内の高品質サプライヤーとして カスタマイズされたソリューション、包括的なアフターサービス、迅速な納品を提供します。当社の製品は海外にも輸出されており、 当社はその優れた品質により業界で選ばれており、ユーザーに信頼できる製品を継続的に提供しています。 配電ソリューション。
