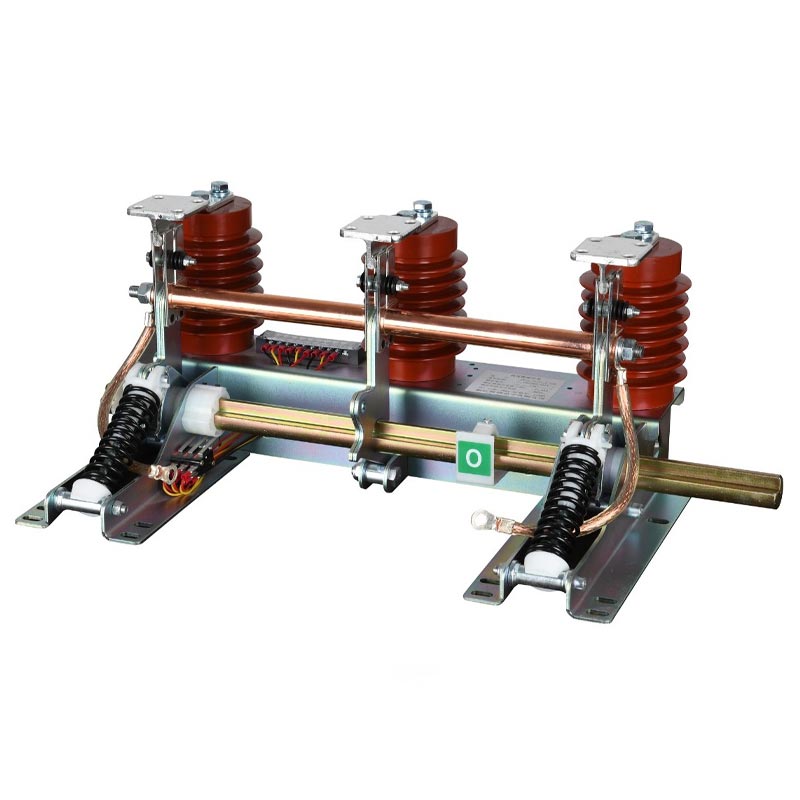

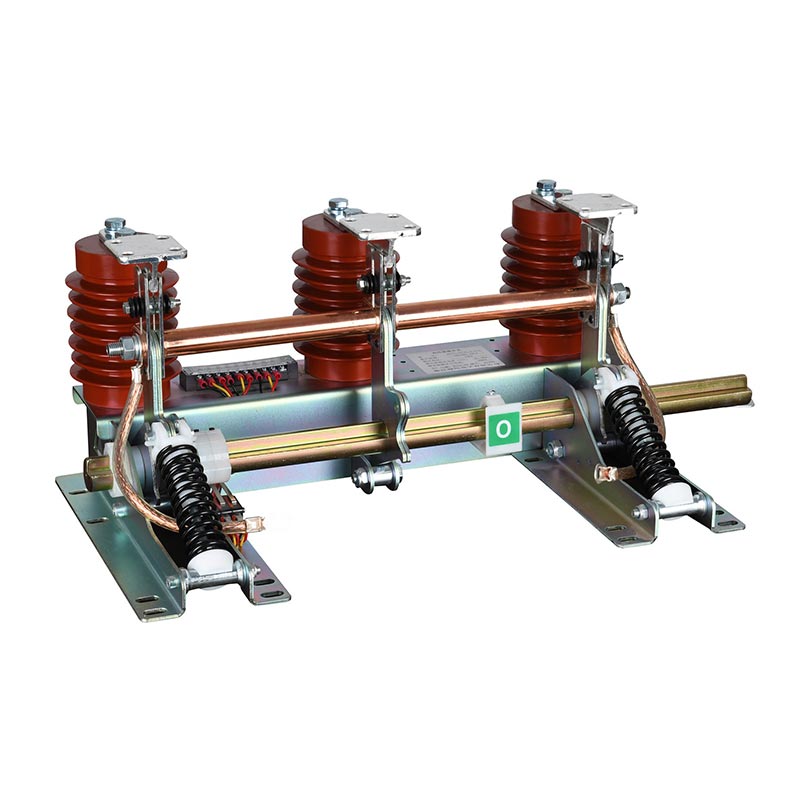

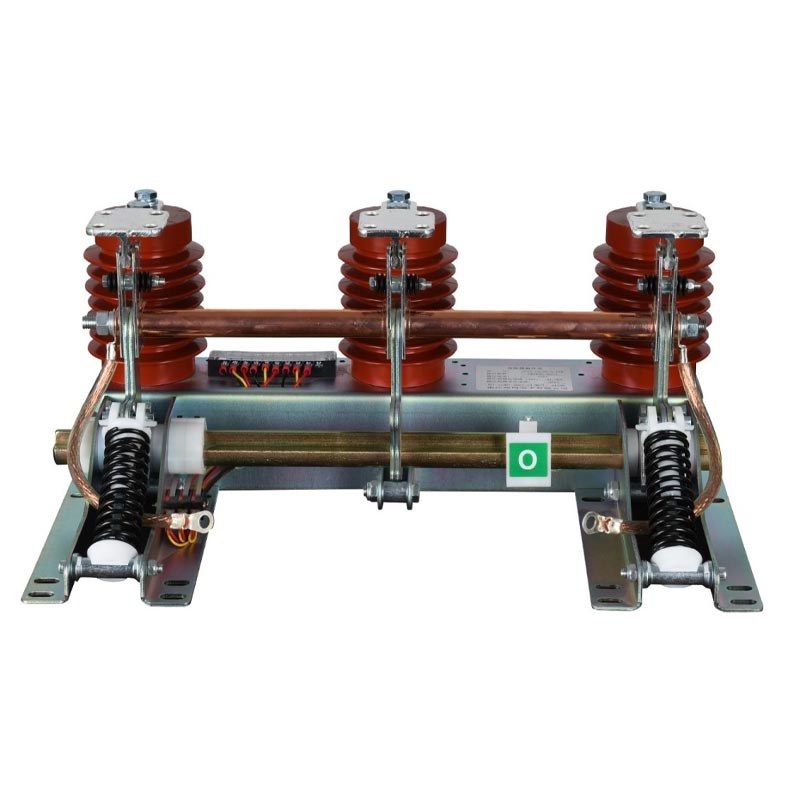

接地スイッチ Jn15

ウスネ接地スイッチ Jn15 は、12kV 以下 50Hz の AC 電源システムに適しています。サーキット専用に設計 安全接地。さまざまな高電圧開閉装置と一緒に使用して、運転中に重要な接地保護を提供できます。 設備のメンテナンスや停電。残留電圧を確実に逃がし、短絡電流に耐えることにより、 メンテナンス担当者と電気機器の安全を確保します。

専門メーカーとしてコンパクトかつ堅牢な構造を誇り、安定した動作を可能にするウスネの製品シリーズ 高湿度、高粉塵レベル、中程度の汚染のある過酷な屋内環境。完全に準拠しています GB1985-89 および国際 IEC129 規格により、製品の一貫性と世界的な適用性が保証されます。

コア技術パラメータ

製品の主な利点

1. 安全・安心

接地スイッチ Jn15 は、誤操作を防止する精密な機械的インターロック機構を備えています。 （通電状態で閉じるなど）。優れた短絡耐性能力を備えており、 31.5kA/4秒の短時間電流と80kAのピーク電流に耐え、構造の完全性を維持します。 障害のイベント。高品質の断熱コンポーネントは、高い断熱強度、耐湿性、耐湿性を備えています。 汚染に強く、長期間安定した動作を保証します。

2. コンパクトで使いやすい

最適化されたコンパクトな構造により、さまざまな高圧開閉装置 (KYN28 など) に柔軟に設置できます。 および HXGN タイプ)。明確なステータスインジケーターと工具不要のアクセスポートにより、操作とメンテナンスが容易になります。 可動部品は耐食性材料で作られており、精密に潤滑されているため、長時間にわたってスムーズな動作が保証されます。 2000サイクル。

3. 幅広い適用性と規格準拠

接地スイッチ Jn15 は 6.6 ～ 12kV システムと互換性があり、主流のすべての高電圧に適合できます。 開閉装置。 GB1985-89 および IEC129 規格に完全に準拠しており、さまざまなプロジェクトに適しています。 国内でも海外でも。 -10℃までの屋内環境でも確実に動作します。 +40℃まで、標高1000m以下、湿度95%、汚染レベルクラスII。

4. 工場の品質保証

接地スイッチ Jn15 は、自動化された生産ラインと厳格な管理を使用して、薄根の先進的な工場で製造されています。 品質テスト。各製品は工場から出荷される前に、動的、静的、および絶縁テストを受けます。あ 専門の研究開発チームは、特定の電圧、電流、または設置に基づいてカスタマイズされた構成を提供できます 要件。

実際の適用事例: 都市商業施設配電プロジェクト

1. プロジェクトの背景

中国東部の 320,000 平方メートルの商業施設には、次のような安全で信頼性の高い 10kV 配電システムが必要です。 KYN28A-12型高圧開閉器室8室。メンテナンスの安全性を確保するには、安定した接地スイッチが必要です そしてシステム保護。

2. 解決策と実装

請負業者は、すべての入出力線に一致する薄根接地スイッチ Jn15 (合計 64 個) を選択しました。 そしてPTキャビネット。設置は標準手順に従って実行され、機械的および電気的効果が得られました。 開閉装置と連動します。試運転時、動作時、インターロック時、短絡耐性試験時 すべてが設計と国家基準を満たしていました。

3. プロジェクトの成果

- 運用上の安全性: 3 年間以上故障なく運用され、18 回のメンテナンス サイクルを故障なく完了しました。 電気的な安全上の危険。
- システムの安定性: 機器に損傷を与えることなく 3 回の短絡障害に正常に耐え、停電を短縮しました。 回復時間。
- 効率的なメンテナンス: 明確なステータスインジケーターと便利な操作により、メンテナンスの接地時間を短縮します。 約40％。
- お客様のフィードバック: 「Usune JN15-12 スイッチは信頼性が高く、使いやすく、システム全体の電源の安全性にとって重要です。 コンプレックス。それは将来のプロジェクトにとって優先的な選択となるでしょう。」

主な技術パラメータ

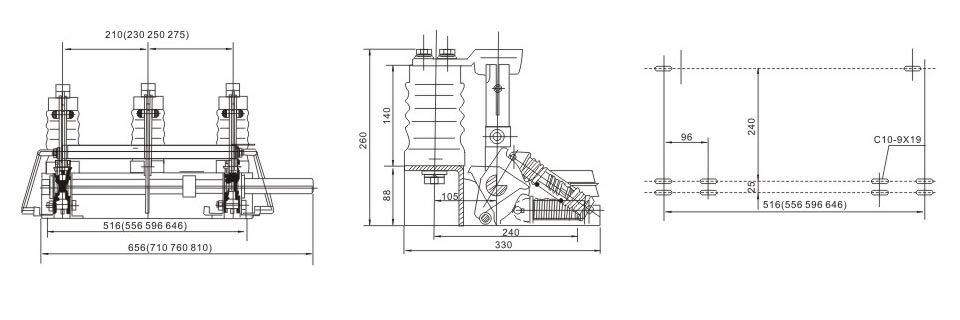

外形寸法

プロジェクトリファレンス

キャススペースロケット打ち上げプロジェクト

試験報告書

よくある質問

Q1: 薄根接地開閉器 Jn15 はどのような開閉装置に対応していますか?

A: KYN28A-12、HXGN-12、XGN2-12 などのすべての主流の屋内高電圧開閉装置と互換性があります。 6.6kV/10kV/11kV/12kV システムおよび標準の 150mm/165mm/210mm/250mm 位相間隔に適しています。特別なキャビネットができます カスタマイズはうすねにご連絡ください。

Q2: 接地スイッチ JN15 にはどのようなメンテナンスが必要ですか?

A: 推奨されるメンテナンス プラン:
- 6 か月ごと: 目視検査、摩耗、腐食、接続の緩み、および連結状態を確認します。
・年1回：動作テストを実施し、開閉のスムーズさ、連動の正確性を確認します。
- 5 年ごと: 性能テスト、規定に従って絶縁および短絡耐性を検証します。 規格。
- 2 年ごと: 潤滑メンテナンス。可動部品に潤滑剤を塗布して耐用年数を延ばします。

Q3：JN15-12は標高1000m以上や腐食環境でも使用できますか？

A: 標準モデルは、標高 1000m 以下、クラス II 汚染、および非腐食性環境に適しています。のために Usune は、標高 1000 メートルを超える環境や腐食性 (化学物質、海塩) 環境向けに、次のような強化された製品を提供しています。 強化絶縁、防食コーティング、高度に依存するディレーティング設計。弊社の技術チームにお問い合わせください カスタマイズされたソリューションのために。

結論

Usune JN15-12 シリーズ屋内高圧接地スイッチは、安全性、信頼性、汎用性を兼ね備えています。 6.6 ～ 12kV の電力システムに適応します。世界基準を満たしており、実際のプロジェクトで実証されているため、 接地保護に理想的な選択肢です。ウスネは中国の専門サプライヤーとして高品質な製品を提供します 配電、産業、商業におけるさまざまなプロジェクトに対する包括的な技術サポート。
