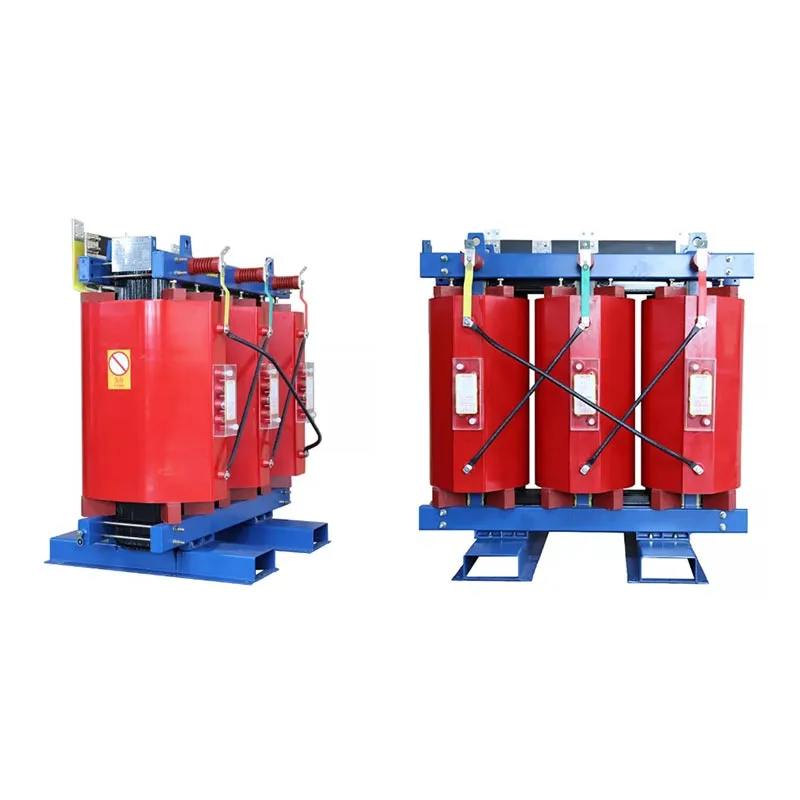

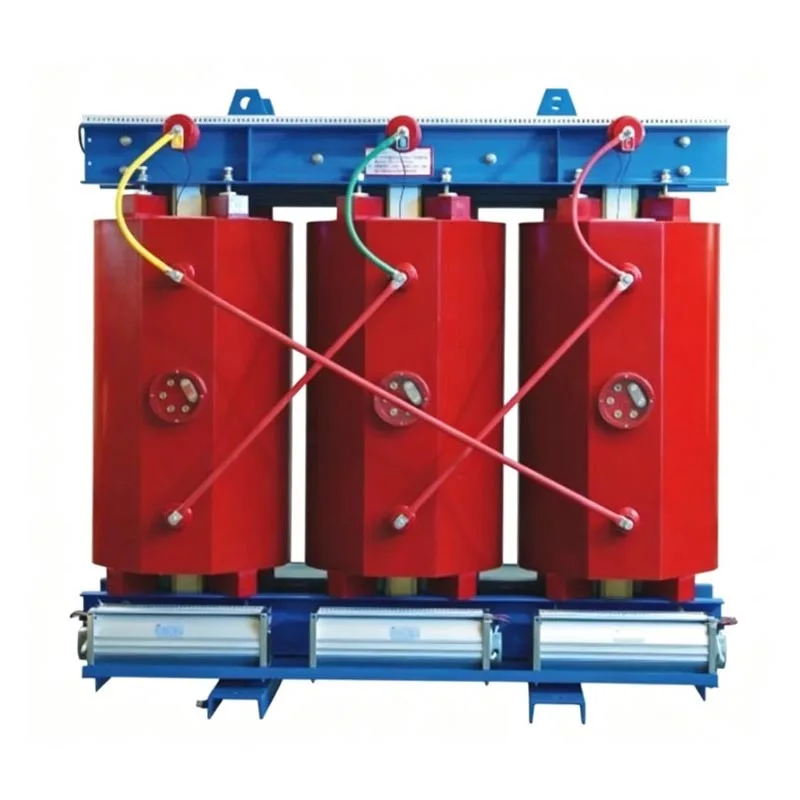

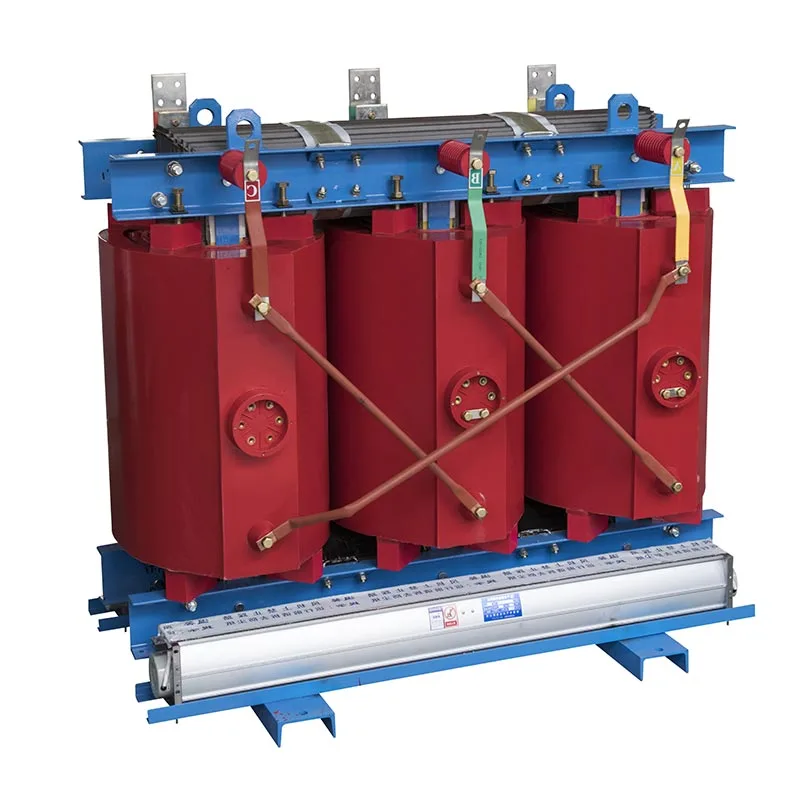

750kVA 三相乾式変圧器

薄根750kVA三相乾式変圧器は、オイルフリーを完全に排除した配電ユニットです。 可燃性の絶縁油を使用し、断熱と放熱に空気を使用します。これで根本的に解決します 油漏れ、火災、汚染など、油入変圧器に関連する安全上の問題。活用する 標準化された生産ラインと厳格な入荷材料の品質管理により、コアと巻線を最適化しました。 安全性、エネルギー効率、設置の容易さのバランスを考慮した構造。安定した長期稼働を保証する装置です。 全負荷で動作し、優れた環境適応性を示します。主要な電力供給会社として 配電機器のウスネは、国内・海外のお客様に安定性の高い乾式変圧器ソリューションを提供しています。 そして国際市場。

製品の主な特長

1. 耐火性および耐爆発性;優れた安全性

750kVA三相乾式変圧器は、高温耐性の絶縁材を使用しており、 絶縁油。そのため、過負荷や過負荷による油漏れ、火災、爆発の心配がありません。 短絡状態。オイルピットや防火壁などの付帯設備が不要になり、 配電室のインフラストラクチャと安全関連の投資コストを大幅に削減します。

2. 環境に優しく、無公害

運転時に廃油が発生せず、有害なガスも発生しません。屋内に直接設置することができます。 廃油回収設備の必要性を考慮し、厳しい環境コンプライアンス基準を完全に満たしています。 病院、学校、地下鉄。

3. 低騒音、低部分放電、安定動作

最適化された積層ケイ素鋼コアとコンパクトな巻線構造により、電磁波を効果的に最小限に抑えます。 振動が少なく、動作音が静かになります。部分排出レベルは国内および国内で厳しく管理されています。 絶縁劣化を防止し、数十年間の安定した連続動作を保証する国際規格です。

4. 低エネルギー消費とコスト効率

このユニットは、高品位の方向性ケイ素鋼コアで構築されており、無負荷時の動作速度が大幅に低くなり、 標準変圧器と比較した負荷損失。長期間の稼働により、エネルギー消費が効果的に削減され、 企業の電力関連の運営コスト。

5. メンテナンスフリー設計

空気絶縁自然空冷構造のため、定期的な絶縁油の塗布が不要です。 テストまたは交換。日常のメンテナンスは簡単なゴミ取りと点検だけで済みますので、 機器のライフサイクル全体にわたって人件費とスペアパーツのコストが大幅に節約されます。

6. 強い環境適応力

-20°C ～ +40°C の周囲温度で確実に動作します。屋内環境に適しています 高湿度、最高 1,000 メートルの標高、粉塵の多い条件が特徴で、専門的な作業に最適です。 地下室、トンネル、無菌病棟、教育施設などの場所。

7. コンパクトな構造と簡単な設置

750kVA三相乾式変圧器は小型・軽量で電源内のスペースを最小限に抑えます。 配布室。標準の吊り上げラグと事前構成されたターミナルにより、輸送と吊り上げが効果的に容易になります。 設置のタイムラインを短縮します。

動作原理

薄根750kVA三相乾式変圧器は、 電磁誘導の原理。その中心となる動作ロジックは次のとおりです。

1. 一次巻線に流れる交流 (AC) により、周期的な交流磁束が発生します。 積層鉄心内。

2. 交流磁束が二次巻線に浸透し、交流起電力 (EMF) を誘導します。 電磁誘導により二次コイルに発生します。

3. 一次巻線と二次巻線の巻数比に基づいて、AC 電圧が昇圧または降圧されます。 油入変圧器とは異なり、空気を主媒体として利用しています。 巻線とコアの絶縁および放熱効果があり、液体絶縁油が不要になります。熱 動作中に発生する熱は自然対流または強制空冷によって消散します。プロセスは安全であり、 危険がなく、信頼性の高い変圧と電力伝送が保証されます。

主要な技術仕様

1. 電気的パラメータ

2. 環境パラメータ

プロジェクトリファレンス

キャススペースロケット打ち上げプロジェクト

試験報告書

実際の応用例

事例 1: A 級病院向け屋内配電プロジェクト

中国東部のグレード A 総合病院は、老朽化した油浸設備を 2 台の Usune 750kVA 三相乾式に置き換えました。 ICU、画像センター、手術室の重要な機器に電力を供給する変圧器です。

- プロジェクトの課題: 従来の油が充填された機器は火災の危険性があり、動作音が患者の邪魔をしていました。 介護環境や定期的なメンテナンスには多大な労力が必要でした。

- 適用結果: オイルフリー構造は病院の厳しい火災安全基準を満たしました。低い部分放電 精密医療機器の安定した動作を保証する特性。メンテナンスフリー設計により削減 年間保守コストが 70% 削減されます。装置は 3 年間連続して故障なく稼働しています。

事例 2: 食品加工工場向けワークショップ変電所プロジェクト

浙江省の食品加工工場では、生産ラインの機械に電力を供給するために、Usune 750kVA 乾式変圧器を採用しました。

- プロジェクトの要件: クリーンで油のない生産環境。エネルギー効率の高い機器。と適合性 埃っぽい作業場の状況。

- 適用結果: 低損失コアにより、プラントの電力消費が効果的に削減されました。空気断熱構造 食品成分の油汚染のリスクを排除しました。防塵性を確保した巻線構造 粉塵の多い環境でも安定した連続運転が可能です。

よくある質問

Q1：薄根750kVA三相乾式変圧器は屋外に設置できますか？

A1: 標準モデルは屋内使用向けに設計されており、標高 1000m 以下、温度の環境に適しています。 -20°C ～ +40°C、湿度 ≤95% (結露なきこと)。屋外使用、保護筐体、防雨型 複雑な屋外条件に合わせて構造をカスタマイズできます。

Q2：メンテナンスフリーモデルは定期点検が一切不要ですか？

A2: 油入変圧器に比べて、油交換、油検査、給油が不要です。 ピットの清掃。メンテナンスフリーの機器として分類されます。ただし、四半期ごとの検査を推奨します。 巻線上の塵埃の蓄積、端子の気密性、換気のエアフロー。粉塵による気流の防止 詰まりは熱放散を維持し、機器の耐用年数を延ばします。

Q3: Dyn11 ベクトル グループは他の構成と比較してどのような利点がありますか?

A3: Usune ユニットには、低い零相インピーダンスと強力な特性を備えた Dyn11 ベクトル グループが標準装備されています。 三相負荷の不平衡と高調波を抑制し、0.4kVの出力電圧を安定化します。 これらは、病院、商業ビル、病院などの単相負荷が大きいアプリケーションに最適です。 および工場 - 敏感な機器に対する電圧変動の影響を効果的に最小限に抑えます。
