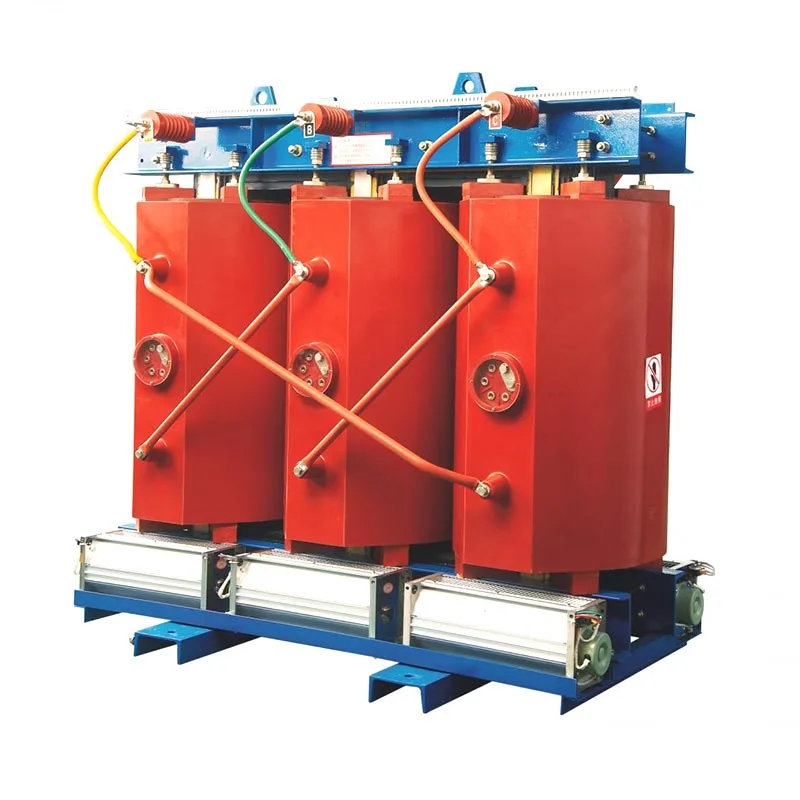

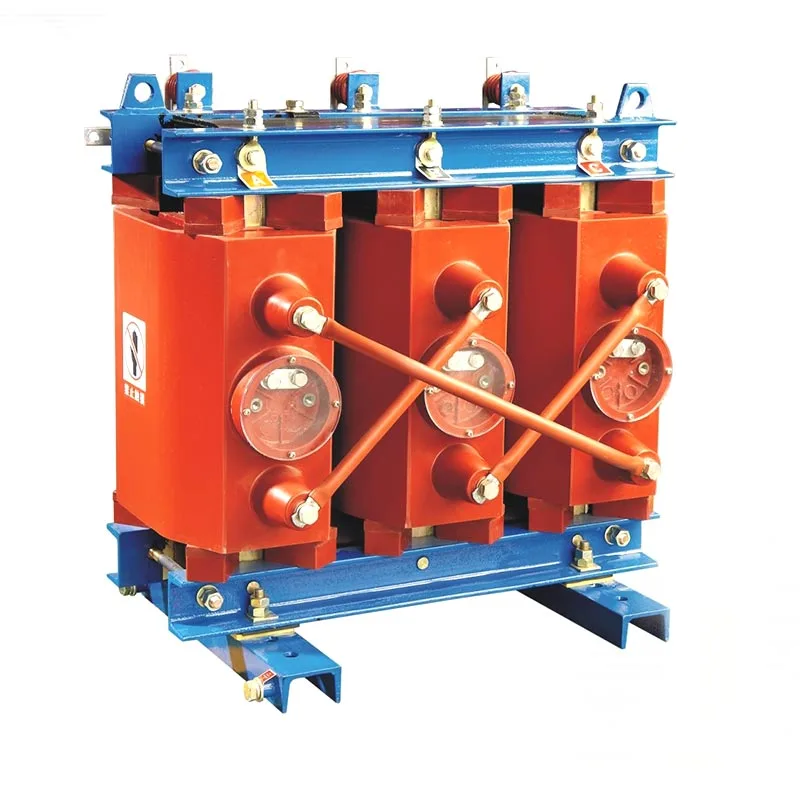

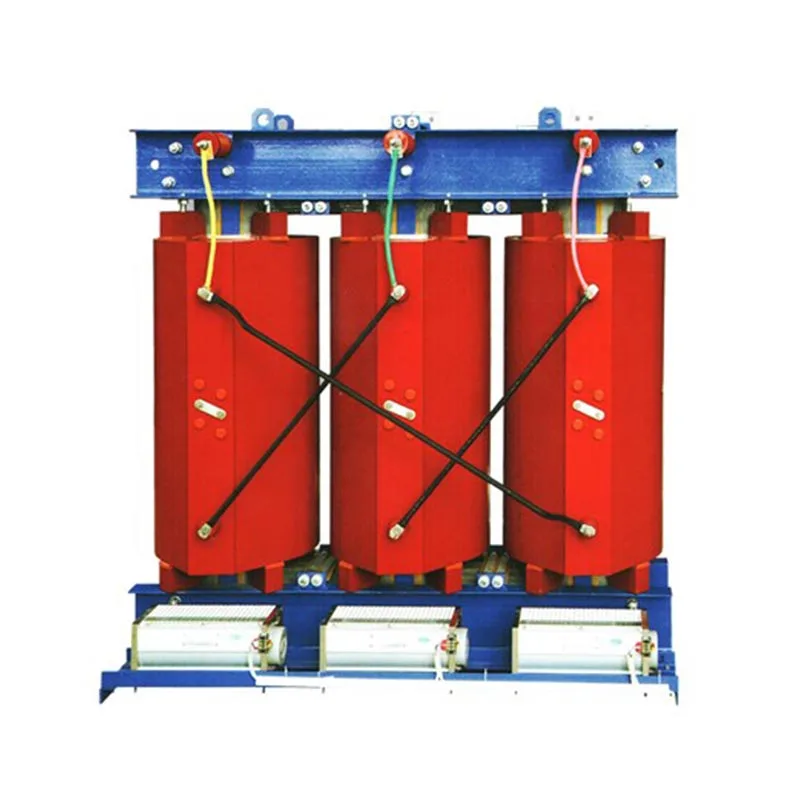

630kVA エポキシ樹脂乾式変圧器

薄根630kVAエポキシ樹脂乾式変圧器は、屋内電源用に設計されたオイルフリー配電変圧器です。 高い安全基準を必要とする供給シナリオ。高電圧および低電圧の巻線がカプセル化されているのが特徴です。 高温耐性のエポキシ樹脂を使用しており、絶縁と放熱を空気に依存しています。このデザイン 油漏れ、火災、油入変圧器に関連する安全上の問題を根本的に排除します。 爆発を防ぎ、動作中に有害なガスの排出をゼロにします。

この装置は、高湿度、粉塵、または高地を特徴とする複雑な屋内環境に適しています。 病院、学校、地下鉄の駅、商業施設、工場などで広く使用されています。 630kVA定格 中小規模の電力アプリケーション向けの主流の仕様であり、電源容量、設置のバランスが取れています。 スペース要件とエネルギー効率。新規設置と改修の両方に適した選択肢です。 屋内配電システムの。

製品の主な特長

1. 耐火性および耐爆発性;高い安全性

F種耐高温エポキシ樹脂絶縁材を使用しており、絶縁油を使用していません。偶数 過負荷や短絡などの極端な条件下でも、ユニットは発火、爆発、漏洩しません。その 高い安全性評価は、公共の建物および地下の厳しい火災安全規制に完全に準拠しています スペース。

2.環境に優しい。ゼロ公害

動作にはオイルの汚染や有毒/有害なガスの放出はありません。専用のオイルピットや 防火壁を屋内に直接設置できるため、土木工事のコストとコストを効果的に削減できます。 低炭素で環境に優しい開発を目指す業界のトレンドと一致しています。

3. 低騒音、低部分放電。安定稼働

最適化されたコアとフォイル巻線構造により、磁気振動ノイズと内部偏光が大幅に低減されます。 放電レベル。これにより、電食による絶縁劣化が防止され、安定した連続動作が保証されます。 20年以上。

4. 低エネルギー消費と高効率

鉄心は高級方向性珪素鋼板で構成されており、無負荷と負荷を効果的に低減します。 そして負荷損失。長期稼働を伴う商業および産業プロジェクトの場合、これは大幅に低下します。 エネルギー消費を抑え、電気エネルギー利用率を向上させます。

5. 空冷式でメンテナンスフリー

630kVAエポキシ樹脂乾式変圧器は空気絶縁、自然空冷または強制空冷構造を採用しています。 絶縁油の定期的な交換、テスト、濾過が不要になります。定期的なメンテナンス 簡単な除塵と清掃だけで済むため、継続的に作業する人件費と材料費が大幅に削減されます。 操作。

6. 高い適応性と多彩なアプリケーション

-20°C ～ +40°C の周囲温度、最高 1,000 メートルの高度、および 相対湿度 ≤95% (結露なきこと)。地下などの複雑な動作環境に適しています トンネル、埃っぽい工場、湿気の多い病棟。

7. コンパクトな構造と簡単な設置

このユニットはコンパクトかつ軽量で、配電室内での占有スペースが最小限に抑えられます。モジュール式なので、 標準化された構造により輸送や持ち上げが容易であり、現場での組み立てプロセスも簡単です。 複雑な土木インフラをサポートする必要はありません。

動作原理

薄根630kVAエポキシ樹脂乾式変圧器は電磁誘導の原理で動作します。 従来の油入とは異なるオイルフリーの絶縁・放熱構造を採用 変圧器 - その動作は次のように進みます。

1. 交流 (AC) が一次巻線に入り、連続的に変化する交流磁束を生成します。 積層鉄心内。

2. 交流磁束が二次巻線を貫通し、交流起電力 (EMF) を誘導します。 電磁誘導により二次コイルに発生します。

3. 一次巻線と二次巻線の間の巻数比に基づいて、AC 電圧は次の値まで増減されます。 安定した動力伝達を実現します。

4. 絶縁と放熱の媒体として空気を使用し、巻線とコアは自然熱を介して熱を放散します。 対流または強制送風ファンにより、電圧変換と電力伝送を安全に実行します。

技術仕様表

1.電気的性能パラメータ

2.使用環境条件

プロジェクトリファレンス

キャススペースロケット打ち上げプロジェクト

試験報告書

実際のプロジェクトの適用事例

事例 1: 都市部の A 級三次病院向け屋内配電プロジェクト

浙江省のグレードA三次病院は、電力供給のためにUsune 630kVAエポキシ樹脂乾式変圧器2台を調達しました 病棟や精密医療機器まで。オイルフリー、耐火性、低騒音性を活かし、 低部分放電特性により、医療施設での火災の危険を排除し、騒音を防止します。 CTやMRIスキャナーなどの精密機器への安定した電力供給を確保しながら、患者に迷惑をかけないようにします。 装置は 3 年間、メンテナンスのためのダウンタイムを必要とせずにスムーズかつ継続的に動作しました。

ケーススタディ 2: 都市地下鉄駅の補助電源システム

中国の都市の地下鉄では、配電室に 4 台の Usune 630kVA 乾式変圧器が設置されました。 地下鉄の駅。高湿度、不十分な換気、 厳しい防火要件と限られた設置スペース - この製品はトンネルに最適です。 運用基準。湿気や防塵性、防爆性、難燃性などの利点があります。 優れた機能とコンパクトな設置面積により、地下鉄の補助システムに安全な電源を確保します。

よくある質問

Q1: 屋内設置用薄根 630kVA エポキシ樹脂乾式変圧器の主な利点は何ですか? 油入変圧器と比較して?

A1: まず、完全オイルフリーなので、火災、爆発、油漏れの危険がありません。オイルピットは必要ありません または防火施設を備えているため、さまざまな密閉された屋内環境に適しています。第二に、ゼロを生成します。 動作中に有害な排出物を排出せず、オイル交換や関連メンテナンスが不要なため、排出量が大幅に削減されます。 長期的なO&Mコスト。第三に、その低ノイズおよび低部分放電性能は、敏感な医療機器や機器を保護します。 自動化された精密機器を電圧変動の干渉から守るため、安全で好ましい選択肢となります。 学校、病院、地下鉄などの交通量の多い場所。

Q2: この変圧器は、高温多湿で粉塵の多い工場環境でも確実に動作しますか?

A2: はい。 Usune は、巻線を完全に包み込む最適化された一体型エポキシ樹脂カプセル化プロセスを利用しています。 湿気や埃の侵入を効果的にブロックします。本製品は粉塵の多い屋内環境でも安定して動作します。 湿度レベルは最大 95% (結露しないこと)。極端な粉塵レベルの環境には、カスタム保護エンクロージャが必要です 放熱を損なうことなく環境耐性を高めるために追加できます。

Q3：標準薄根630kVAモデルは国際系統規格に対応していますか？

A3: 標準モデルはデュアル周波数動作 (50/60Hz) をサポートし、ほとんどのグリッド仕様に準拠しています。 世界中の国。 10kV/10.5kVの高電圧入力と0.4kVの低電圧出力を備え、Dyn11を利用しています。 接続グループであり、標準インピーダンス電圧は 6% です。特定の電圧に関する要件については、 インピーダンスまたは容量パラメータに応じて、当社の工場は特定のグリッドに合わせたカスタマイズされた生産を提供します プロジェクトの仕様。

ブランドプロフィールと結論中国に根ざし、電力機器において10年以上の深い経験を持っています Zhejiang Usune Electric Co., Ltd. は、エポキシ樹脂乾式変圧器の信頼できるサプライヤーです。実施します 納入される珪素鋼原料の検査から全工程にわたる包括的な品質管理 材料から完成品の部分放電試験まで - すべての 630kVA シリーズ製品が適合することを確認 国際電力業界標準。工場直販、カスタマイズ設計、ワンストップを活用 アフターセールス技術サポートにより、安全でエネルギー効率が高く、耐久性のある屋内変電所ソリューションをお客様に提供します。 世界中の商業、医療、輸送、産業プロジェクト。
