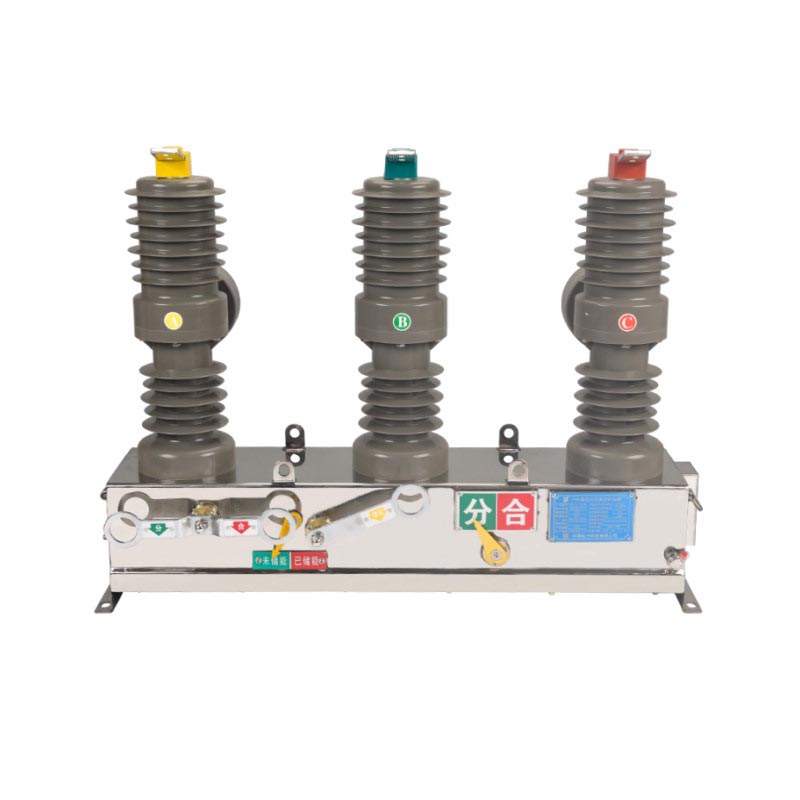

11 kV 柱上真空遮断器

Usune ZW32-12 11 kV 柱上真空遮断器は、屋外用柱上真空遮断器です。 10kV ～ 12kV 配電システム用に特別に設計されています。高信頼性真空遮断器を採用しています。 円弧 消火、さまざまな電流のオンとオフを正確かつ安全に切り替えます。堅牢な機械構造がサポートします。 頻繁な操作が必要なため、繰り返し切り替えが必要なシナリオに適しています。

- 定格電圧：12kV（10kV/11kVシステム対応）
- 頻度：50/60Hz
- フェーズ数：三相交流
- 絶縁: 屋外グレードの老化防止、耐食性に優れた素材
- 操作方法: 手動/電動、インテリジェントコントローラー対応

主な機能と利点

1. 優れた制動性能

- 真空アーク消弧速度が速く、遮断時間が短く、動作安定性が高い。
- 優れた短絡遮断能力、ラインと機器を効果的に保護します。
- 機械的および電気的寿命が長く、頻繁な操作シナリオに適しています。

2. インテリジェントな「4つのリモート」機能

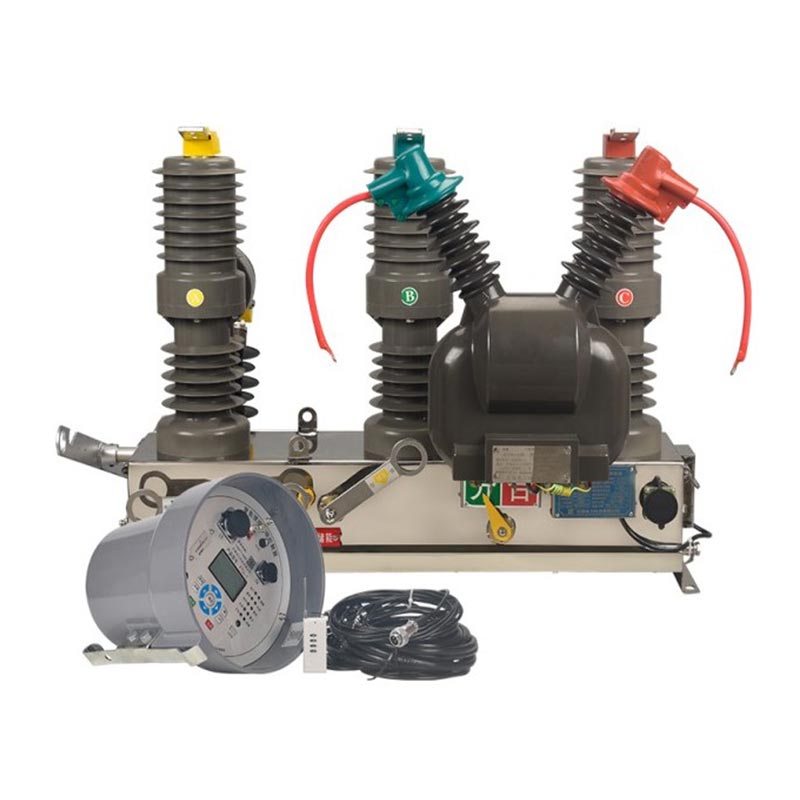

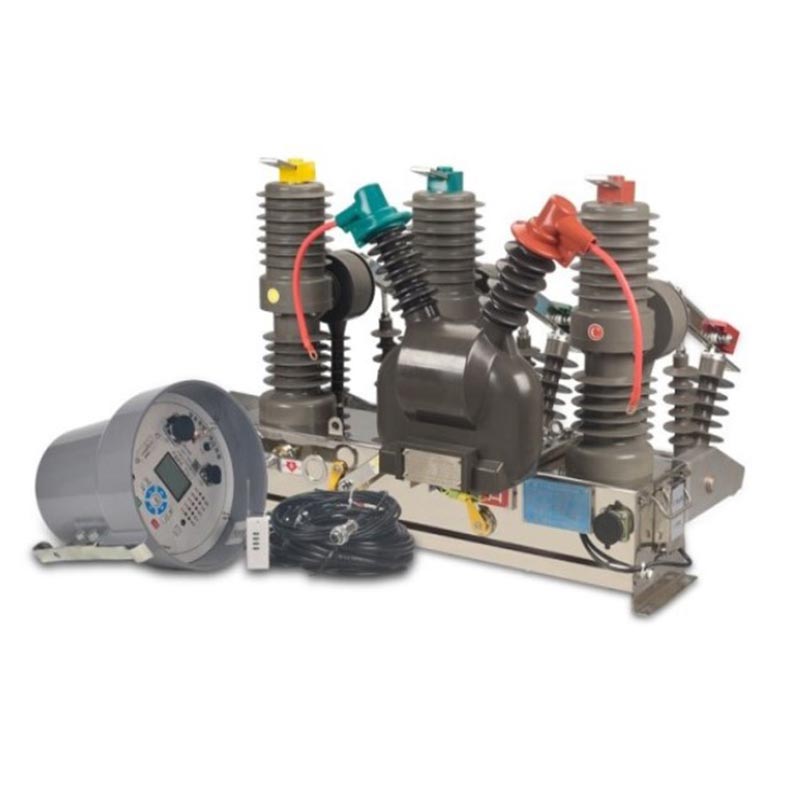

Usune インテリジェント コントローラーと組み合わせると、自動再閉路を形成し、次のことを実現できます。
- 遠隔操作：配車センターによる遠隔開閉操作。
- テレメトリ: 電流、電圧、電力、エネルギー データのリアルタイム監視。
- リモート シグナリング: 機器のステータス、アラーム、障害情報をアクティブに報告します。
- リモート調整: オンラインで保護パラメータを設定および変更します。

3. 耐久性のある屋外用デザイン

- 完全密閉型 IP54+ 保護等級、防塵、防雨、結露防止。
- -40℃から+70℃の範囲の環境で安定した動作を実現し、塩水噴霧、湿気、汚染に耐性があります。
- コンパクトな構造でポールに取り付け可能、設置が簡単で、メンテナンスも最小限で済みます。

実際の応用例

1.プロジェクト

中国安徽省における地方送電網自動化アップグレードプロジェクト

2. 背景

田舎の送電網では一時的な故障（落雷、樹木との接触）が頻繁に発生し、故障の切り分け速度が遅く、 大規模停電のリスクが高い。

3. 解決策

インテリジェント コントローラーを備えた 120 台の Usune ZW32-12 リクローザーを、10kV 架空線用の柱取り付け型リクローザーとして導入します。

4. 申請結果:

- 障害分離: 短絡障害の場合は 50ms 以内に自動トリップし、短絡障害の場合は 1 分以内に電力を回復します。 欠陥のない領域。
- 一時的な障害の除去: 自動再閉路により、一時的な停電の 85% が除去されます。
- リモート管理：「4つのリモート」機能で現場検査業務を60％削減、配車性を向上 効率が 70% 向上。

- 信頼性: 2 年以上の運用後、平均故障間隔 (MTBF) は >85,000 時間です。 大きな障害もなく、30,000 を超える地方のユーザーの電源の信頼性が向上しました。

主な技術パラメータ

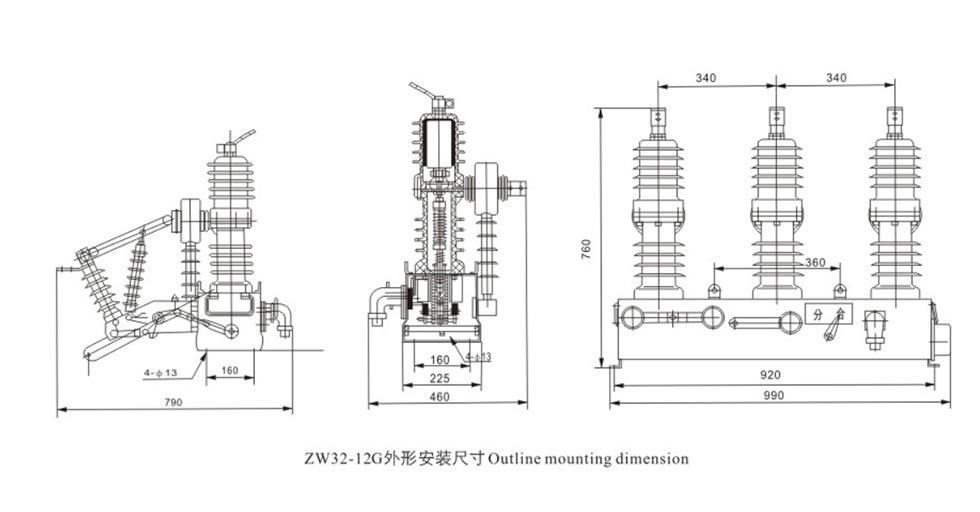

外形寸法

プロジェクトリファレンス

キャススペースロケット打ち上げプロジェクト

試験報告書

よくある質問

Q1: ZW32-12 11 kV 柱取り付け真空サーキット ブレーカが頻繁な操作シナリオに適しているのはなぜですか?

A: 真空遮断器は接点の磨耗が少なく、電気的寿命が長いです。精密なスプリング操作機構 機械的安定性が高い（機械的操作回数 ≥10,000 回）。その材質と構造は、 疲労に強く、繰り返しの作業でも安定した性能を維持し、頻繁な使用に適しています。 コンデンサバンクや産業用ラインなどのスイッチングシナリオ。

Q2:「4つのリモート」機能はどのように実装されていますか?

A: ZW32-12 を RS-485 またはワイヤレス (4G/LoRa) 経由で Usune FTU コントローラーに接続します。コントローラーはデバイスを収集します データを取得し、親局と通信し、リモートコマンドを実行することで遠隔制御を実現します。 リアルタイムテレメトリ、ステータスリモートシグナリング、オンラインリモート調整機能。

Q3: 屋外で使用する場合、どのようなメンテナンスが必要ですか?

A: この製品は実質的にメンテナンスフリーです。定期的なチェックをお勧めします。
- 1 ～ 2 年ごと: シール、ファスナー、断熱性能をチェックしてください。
- 2 ～ 3 年ごと: 真空遮断器の完全性をチェックし、接触抵抗を測定します。
- 5 年ごと: 機械的および電気的性能の包括的な校正を実行します。うすねが提供する 生涯にわたる技術サポートとトレーニング サービス。

結論

Usune ZW32-12 11 KV 柱取り付け真空サーキットブレーカは、優れたパフォーマンス、インテリジェントな動作、 そして耐久性。ウスネは中国のトップメーカーとして、都市部や都市部に適応した確かな製品品質を保証します。 地方の送電網、工業団地、新エネルギー システムで、現代の電力分野で優先される機器となっています。 流通分野。 Usune は、その成熟したフィールドアプリケーションの経験と包括的な技術サポートを備えています。 世界の電力インフラ分野で信頼されるサプライヤーおよびメーカーとなる。
