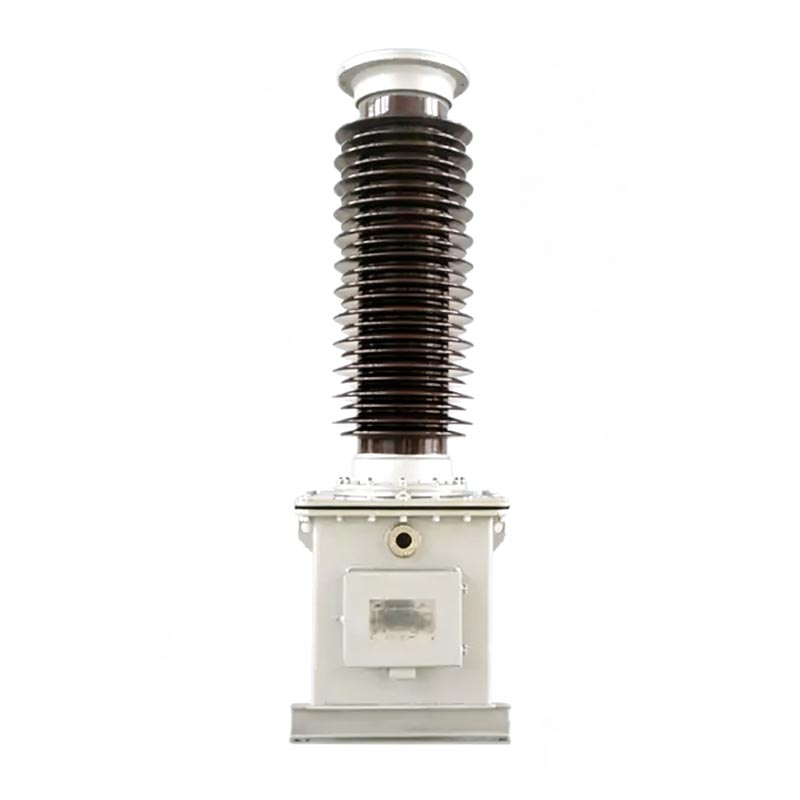

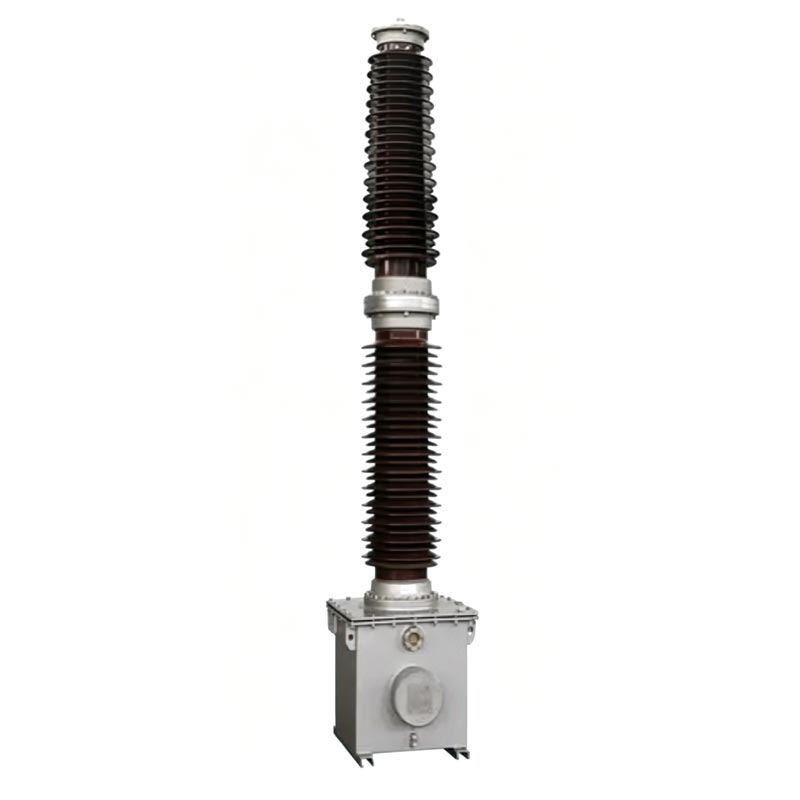

屋外変圧器

ウスネ TYD シリーズ屋外変圧器は 35kV から 220kV までのすべての電圧レベルをカバーし、高電圧を変換します。 システムを 100/√3 V または 100 V の標準低電圧信号に変換し、エネルギー計測、電圧測定、 リレー保護、およびグリッド同期の検証。従来の電磁変圧器と比較して、 この製品は、電力線搬送通信結合も備えており、鉄共振の問題を回避します。全体的に 信頼性の高い構造で、高圧送電網の長期にわたる安全・安定運用を実現する中核となる スマートグリッド構築支援装置。

コンデンサ変圧器

TYD-35(66、110/220)kV-0.01(0.02)

一般的な指示

製品型式説明

TYD シリーズのモデルコードは製品パラメータと適用可能なシナリオを明確に定義し、エンジニアリングを容易にします。 選択と現場での取り付け。コーディング規則は次のとおりです。

1. モデル構成：TYD①～②③

- TYD: 容量性変圧器のコード
- ①：系統の定格相電圧（単位：kV）
- ②：分圧器の定格容量（単位：μF、オプション0.01μF、0.02μF）
- ③：機能特性仕様コード

2. サフィックスコードの説明:

・H：汚染のひどい地域に適した耐汚染タイプ
- G：高地タイプ、標高2000m以上の地域に適しています。
- F: 中性点が非効果的に接地されたシステムに適しています

3.代表モデル例

TYD110/√3-0.02FH、110kVの電圧レベル、0.02μFの分圧器定格静電容量を表し、以下の用途に適しています。 中性点が効果的に接地されていないシステムおよびクラス D 汚染環境、容量性変圧器。

コア機能

1.正確な計量と電圧測定

高精度の電圧取得とエネルギー計測を可能にし、電力網の正確な決済を保証します 消費データ。

2.電力網保護と自動制御

リレー保護、電力網の自動制御、同期のために安定した電圧信号を提供します。 検証し、システム障害への迅速な対応を可能にします。

3.電力線通信結合

電力線搬送通信のカップリングコンデンサとして機能し、電力線信号の伝送を無劣化で実現します。 追加の配線。

実行基準

屋外変圧器の製造およびテストのプロセス全体は、国家規格に厳密に従っています。 権威ある標準、エンジニアリングの受け入れ仕様を完全に満たす:
- GB/T20840.1-2010「計器用変圧器 - パート 1: 一般的な技術要件」
- GB/T20840.5-2013「計器用変圧器 - パート 5: 容量性電圧に関する補足技術要件」 トランスフォーマー」
- GB/T19749-2005「結合コンデンサおよび容量性分圧器」

適用される環境条件

屋外用変圧器は環境適応性に優れ、複雑な条件下でも安定して動作します。 屋外の状況。標準で適用可能なパラメータは次のとおりです。
- 設置シナリオ: 屋内と屋外の両方での使用に適しています
- 周囲温度: -40℃～+45℃ (特別な条件はカスタマイズおよび交渉可能です)
- 最大風速: ≤150km/h
- 定格高度: ≤2000m (G タイプ高高度バージョンはより高い高度に適応します)
- アイシングの厚さ: ≤10mm
- 耐汚染性評価: 標準クラス D (沿面距離 ≥ 43.3mm/kV)、オプションのクラス E (沿面距離 ≥ 53.7mm/kV)

製品構造上の利点

Usune TYD シリーズ CVT はモジュール一体型構造を採用しており、2 つのコア部品で構成されています。 ディバイダーと電磁装置。構造は堅牢で耐久性があります。

1.高強度容量性分圧器

高品質の薄膜とコンデンサー紙の複合誘電体を使用しています。複数のコンデンサ素子が 高品質の絶縁油を真空含浸させた磁器ブッシュ内で直列に接続されています。完全に 密閉構造により内部電圧の安定性を維持するオイル補償装置が装備されており、オイルを排除します 漏れや湿気の問題。ボルト組立構造により、取り付けが容易で確実な接続が可能です。

2.統合電磁装置

中間変圧器、補償リアクトル、および高速飽和リアクトルダンパーを内蔵しており、すべて密閉されています。 油が入ったスチールタンクの中。工場出荷前に低電圧分圧器が事前に組み立てられています。 絶縁油系統を完全に分離し、相互干渉を排除します。

3.安全保護設計

明確なマーキングが施された専用のダンピング、アース、搬送波端子を装備。多重保護 この構造は、高電圧漏れや二次機器への損傷などの安全上の問題を効果的に防止します。

エンジニアリングアプリケーションCas

ウスネのTYDシリーズ変圧器は、高電圧CVT機器の高品質サプライヤーとして、 浙江省舟山市の110kV都市送電網改修の主要プロジェクトへの適用に成功した。の プロジェクトは、現地の複雑な動作条件に適したクラシックモデル TYD110/√3-0.02FH を選択しました。 深刻な汚染があり、効果的に接地されていない中立点がある沿岸地域。
この変電所の元の機器は、電圧測定が不安定で、耐干渉性が弱いという問題がありました。 能力。 CVTを薄根TYDシリーズCVTに交換後、長期間安定して稼働しています。 3 年以上の耐久性があり、高温などの過酷な環境でも正確な計測と安定した信号出力を維持します。 湿気、塩水噴霧、強風。これにより、変電所のリレー保護とキャリアに対する信頼性の高いサポートが提供されます。 通信、地域電力網運用の信頼性の効果的な向上、設備の削減 故障率を徹底的に検証し、製品の優れた耐候性、耐汚染性を十分に検証します。

運用・保守仕様

1. コア動作パラメータ

- 長期動作: 定格電圧の1.2倍(1.2Un)
- 短期過負荷: 1.5Un の電圧で 30 秒間動作可能
・Fタイプ専用：1.9Un電圧で8時間連続動作可能

2. 日常のメンテナンス要件

- 絶縁油の漏れを防ぐために、機器のシール状態を定期的にチェックしてください。
- ダンピング端子 d1 と d2 が確実に接続されていることを確認します。開回路動作は固く禁止されています。
- キャリア機器に接続しない場合は、N 端子と X 端子を確実に短絡する必要があります。
- シールボルトおよびオイル注入穴のシール構造の無許可の分解は禁止されています。
- オイルによる安全上の危険を回避するために、定期的なオイルのサンプリングと電磁ユニットのテストは必要ありません。 レベルが下がります。

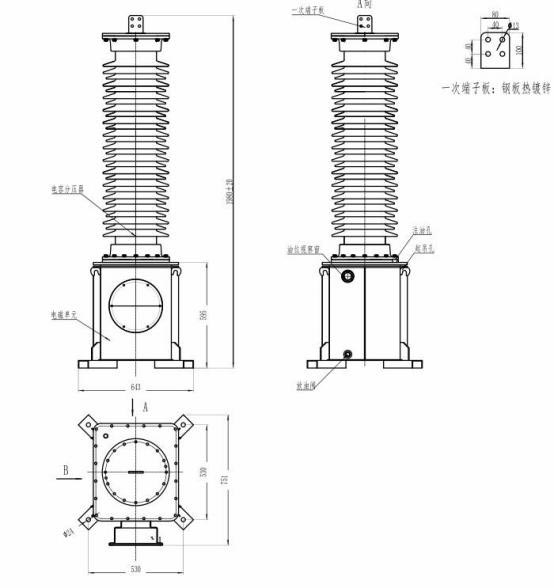

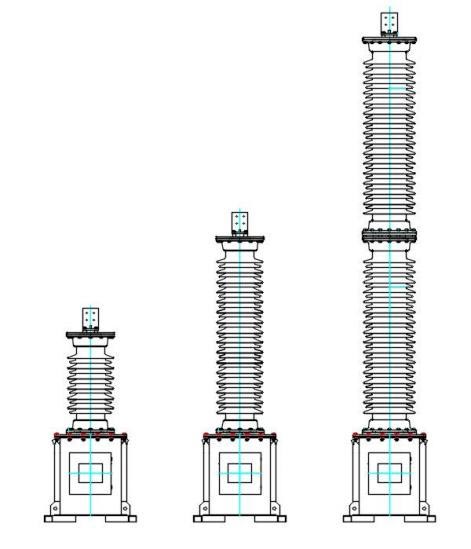

製品の寸法。

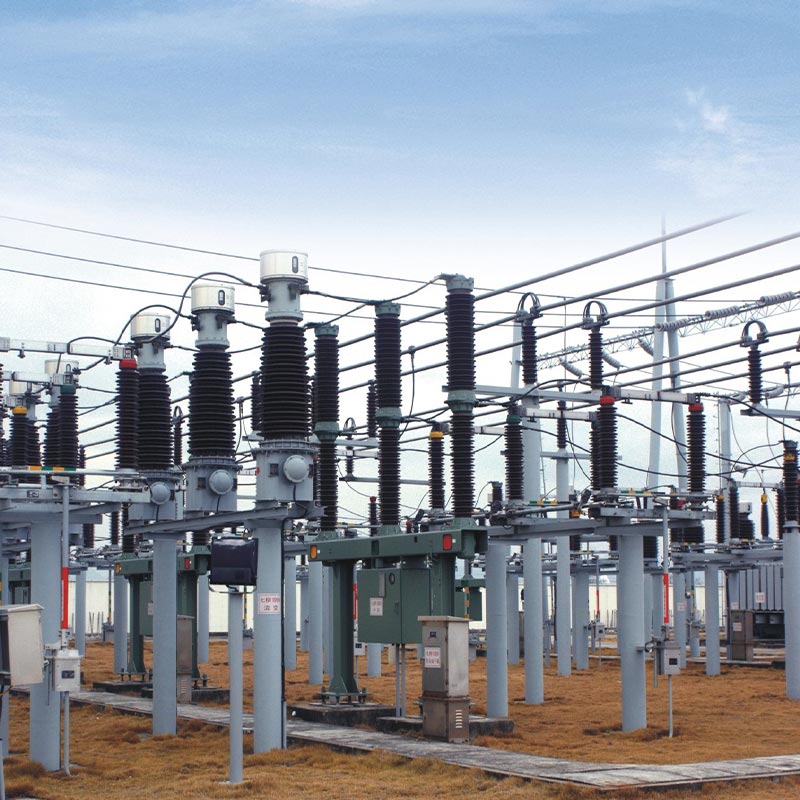

プロジェクトリファレンス

キャススペースロケット打ち上げプロジェクト

試験報告書

よくある質問

Q1: Usune TYD シリーズ CVT を試運転する前に、どのようなコアテストを完了する必要がありますか?

DL/T596-1996 規格に従って 3 つのコア テストを完了する必要があります。まず、静電容量と誘電率です。 コンデンサ分割器の損失は、静電容量値が銘板から 2% 以下逸脱している状態でテストする必要があります。 誘電正接 ≤0.002。第 2 に、電磁ユニットの絶縁抵抗をテストする必要があります。 2500V メグオームメーター、各端子とアース間の絶縁抵抗 ≥500MΩ。第三に、精度校正 テストでは、浮遊容量の干渉を軽減し、確実に 測定精度。

Q2: 屋外変圧器を現場で設置する場合の注意点は何ですか?

まず、コンデンサ分割器と電磁装置はマッチングセットであり、規定に従って設置する必要があります。 銘板番号。任意に交換することはできません。第二に、電磁ユニットの持ち上げ穴 吊り上げにはオイルタンクを使用する必要があります。機器の故障を防ぐため、コンデンサの磁器スリーブを持ち上げることは禁止されています ダメージ。第三に、基礎は M20 高力ボルトで固定する必要があり、装置全体の傾きを考慮する必要があります。 2/1000mmを超えないこと。 4 番目に、X 端子が確実に接地され、ダンピング端子がしっかりと固定されていることを確認します。 機器の損傷を避けるために接続されています。

Q3: H、G、および F サフィックス モデルはどのようなシナリオに適していますか?

Hは耐公害タイプで、沿岸地域などの汚染が激しく腐食性の高い環境に適しています。 および工業用鉱山。 Gは高地・低電圧・低温に最適化した高地タイプです。 環境、2000メートル以上の地域に適しています。 Fは中性点専用のシステム対応型です。 非効果的に接地された電源システム、より強力な過電圧耐性を備え、特殊な電力網に適しています 動作条件。

工場の強度とサービス保証

浙江薄根電気は、研究開発、生産、生産を統合した専門の高圧電気機器工場です。 そして販売。高圧変圧器分野での長年の経験を活かし、万全の生産体制を整えています。 そして厳格な品質検査プロセス。すべてのTYD製品は国家標準テストに合格しており、安定性が保証されています。 パフォーマンスと高いコストパフォーマンス。ご要望に応じて標準化された製品やカスタマイズされたソリューションを提供できます。 さまざまな電圧レベル、環境条件、電力網要件に対応し、信頼性の高い高電圧を提供します 世界的な電力プロジェクトのサポート機器。
